| Référence | Plage de régulation de pression | Type de commande | Type de contrôle de réglage de pression | Type de bobine | Raccordement d'orifice | Type de montage | Tension d'entrée | Option de commutation | Matériau du joint | Poids | Série de produits |
|---|---|---|---|---|---|---|---|---|---|---|---|
US25E17S1SN1JW | 175 bar | Solénoïde | Hand knob | Standard | NG25 | Cartouche à insérer | 24 (VDC) | Vent function: solenoid not activated, unpressurized circulation | NBR | 3.5 kg | Valve de pression |
US25E17S1SN1JWS | 175 bar | Solénoïde | Hand knob | With slow unloading | NG25 | Cartouche à insérer | 24 (VDC) | Vent function: solenoid not activated, unpressurized circulation | NBR | 3.5 kg | Valve de pression |
US32E17S1SN1JW | 175 bar | Solénoïde | Hand knob | Standard | NG32 | Cartouche à insérer | 24 (VDC) | Vent function: solenoid not activated, unpressurized circulation | NBR | 49 kg | Valve de pression |
US40E07S1SN1JW | 70 bar | Solénoïde | Hand knob | Standard | NG40 | Cartouche à insérer | 24 (VDC) | Vent function: solenoid not activated, unpressurized circulation | NBR | 8 kg | Valve de pression |
US40E17S1SN1JW | 175 bar | Solénoïde | Hand knob | Standard | NG40 | Cartouche à insérer | 24 (VDC) | Vent function: solenoid not activated, unpressurized circulation | NBR | 8 kg | Valve de pression |
Description

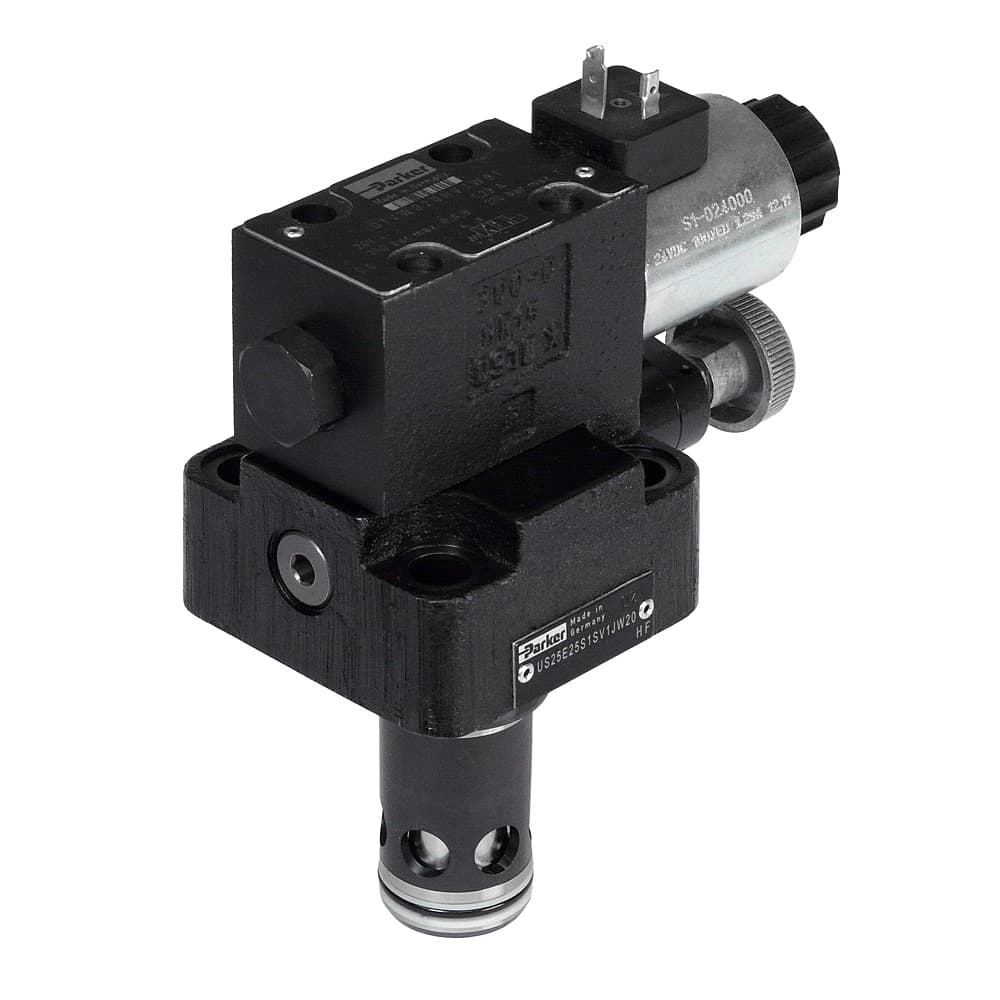

Les valves de déchargement des séries UR*E et US*E permettent de décharger un circuit jusqu'à une faible pression et offrent une commutation et une hystérésis très précises pour un fonctionnement sans faille. Grâce à un vaste éventail de tailles et d'étages de pression, elles peuvent être utilisées de façon quasi universelle.
Les deux séries comprennent un étage de pilotage mécanique ainsi qu'un étage principal à cartouche à insérer. Le signal de pression, réglable mécaniquement pour l'étage principal, doit être appliqué à l'orifice X. La différence de pression nominale entre l'ouverture et la fermeture est de 15 %. De plus, la série US*E est dotée d'une mise à vide à commande électrique. Les codes du modèle UR*E/US*E incluent les valves pilotées, les caches et les cartouches qui sont également proposés séparément.
Marchés :
• Industrie
Caractéristiques/Avantages :
• Modèle de montage et logement d’implantation conformes à la norme ISO 7368, pour une intégration rapide et facile
• Commutation et hystérésis précises pour un fonctionnement fiable et sans faille
• Débit nominal élevé jusqu'à 4 000 l/min - rendement optimal par rapport à la taille de la vanne
• 4 étages de pression - permet un réglage précis
• 6 tailles, de NG16 à NG63 - facilite le choix
• Délai de livraison court - aucun entreposage nécessaire
• 2 types de commutation (série US*E)
• 2 modes de réglage :
- Poignée
- écrou borgne avec plombage
• Commande à distance via l'orifice X - valve de décharge pilotée
Applications :
• Adapté pour les applications hydrauliques générales.
• Presses standard
• Moulage par injection
Remarque : L'orifice X peut être utilisé uniquement pour la fonction de ventilation à distance.
