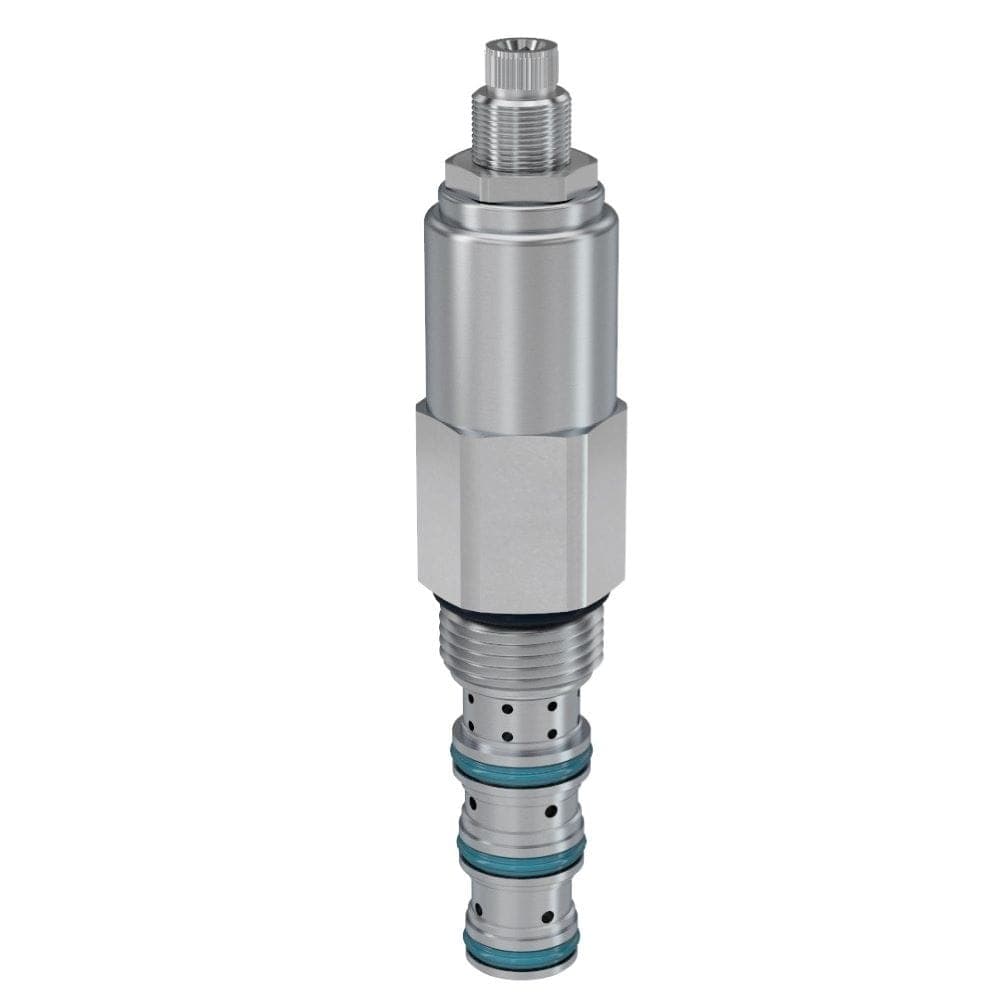

Soupapes de décompression de déchargement

Description

Les valves de pression conjoncteur-disjoncteur de Parker garantissent un contrôle optimal des charges d'accumulateur en chargeant automatiquement jusqu'au niveau maximum et en rechargeant jusqu'à ce que le niveau de pression minimum soit atteint.  Ces distributeurs supportent des débits atteignant 3,75 l/m (1 g/m) et des pressions de l’ordre de 420 bar (6 000 psi). Des options pilotées à l'intérieur ou à l'extérieur sont disponibles et spécialement conçues pour le déchargement de la pression des pompes et le maintien de la pression de l'accumulateur pour plusieurs applications d'économie ou de récupération d'énergie comme les circuits de frein de stationnement ou dynamiques sur les machines industrielles ou mobiles.

Marchés :
• Agriculture
• Construction
• Manutention de matériaux
• Divers industrie
• Diverses fabrications
• Divers mobile

Caractéristiques/avantages :
• Hystérésis faible
• Pièces mobiles renforcées pour une robustesse optimale
• Parties externes galvanisées

Applications :
• Circuits d'accumulateur

Informations techniques supplémentaires :
Les modèles RU101 et M04A4J de Parker offrent une grande flexibilité en permettant d'utiliser des composants hydrauliques afin de réguler automatiquement le débit de la pompe vers un ou plusieurs accumulateurs.  Ce sont des valves pilotées à faible débit qui peuvent être utilisées pour réguler des débits supérieurs dans des systèmes de détection de charge ou à cylindrée fixe.

La RU101 est pilotée depuis l'extérieur et conçue pour supporter des débits de 1 g/m et des pressions de 3 000 psi.  Elle est généralement utilisée avec des pompes à cylindrée fixe et peut décharger directement des débits jusqu'à 1 g/m ou être utilisée pour piloter un élément logique pour décharger des débits supérieurs dans la pompe. Une fois que les accumulateurs sont chargés sur la pression maximum prédéfinie ou réglable, la pompe déchargera automatiquement le débit vers la cuve.  Du fait de la zone différentielle, lorsque la pression chute à 80 % du niveau maximum de la RU101, la valve de déchargement dirigera le débit de la pompe vers les accumulateurs pour les recharger.

La M04A4J est pilotée depuis l'intérieur et conçue pour supporter des débits de 53 g/m et des pressions de 6 000 psi.Elle est généralement utilisée avec des pompes à signal de charge pour contrôler la charge de l'accumulateur.  Lorsque les accumulateurs sont chargés sur la pression de décharge, l'orifice de détection de charge de la pompe est dirigé vers la cuve, ce qui permet à la pompe de conserver sa pression de standby.  Lorsque la pression de l'accumulateur chute au niveau de la pression de recharge de la M04A4J, l'orifice de détection de charge de la pompe est dirigé vers la pression de l'accumulateur et la pompe charge l'accumulateur à la pression de décharge.  Le fait de ne contrôler que le signal de détection de charge de la pompe permet à une petite valve à cartouche de réguler un large éventail de débit pour des pompes de petite ou de grande cylindrée avec régulation LS.

Les valves de pression de décharge de Parker sont flexibles dans leur conception en permettant un montage sur tuyauterie avec des corps standard, ou une intégration dans des blocs forés plus complexes.  Elles peuvent être également associées avec des obturateurs K04G3 pour les utiliser dans des applications critiques qui nécessitent des accumulateurs redondants tels que le freinage et la direction.  En contrôlant hydrauliquement le déchargement de la pompe pour charger les accumulateurs, il est possible de se passer d'électrovannes, de capteurs de pression, de commandes électroniques et des câbles associés.  Le fait d'associer les caractéristiques de la RU101 ou de la M04A4J avec les nombreux autres produits proposés par la division Hydraulic Cartridge de Parker, permet d'obtenir des solutions ciblées pour certaines des applications les plus exigeantes : Construction, secteur minier, unités d'alimentation industrielles, pétrole et gaz, marine, manutention des matières.
