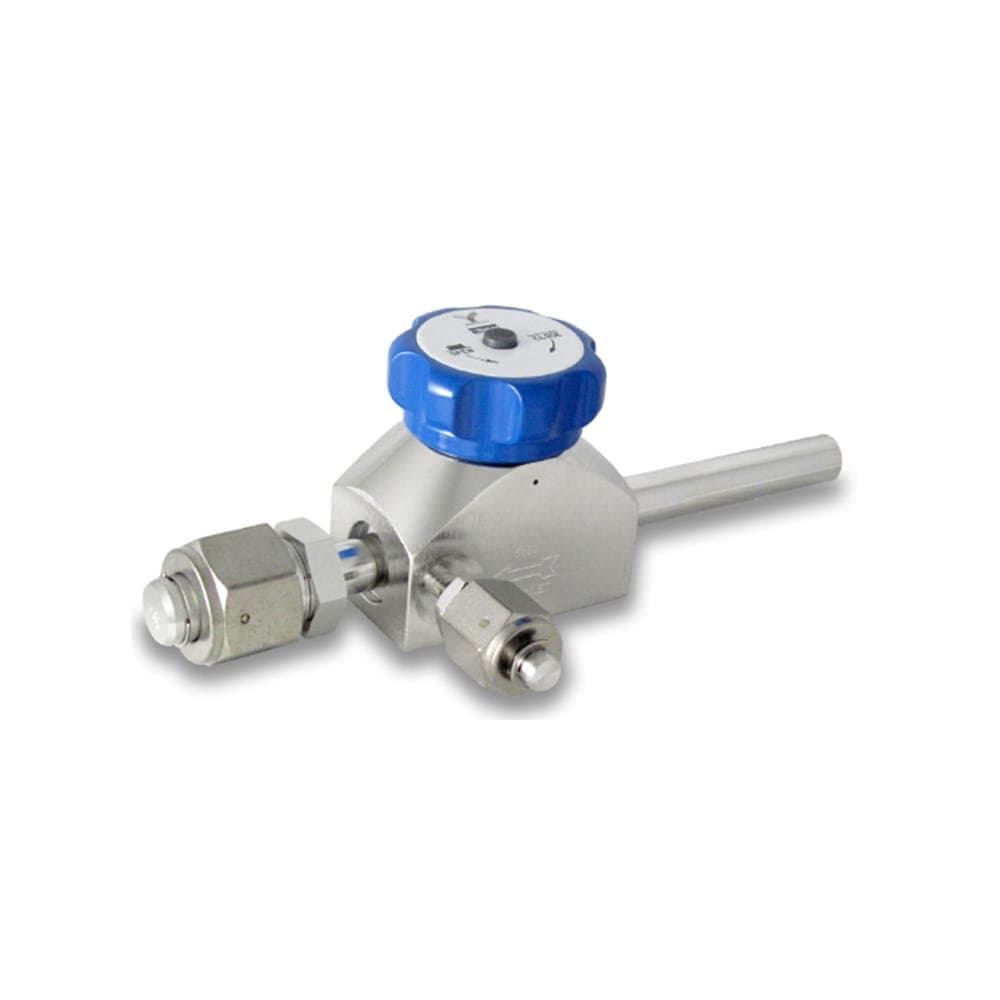

Vanne à membrane jointe en acier inoxydable UHP (jusqu’à 300 psig) – série 935
La vanne à membrane jointe 935 (1/2 pouce) est conçue pour les systèmes de distribution du gaz UHP. Elle garantit une régulation supérieure des gaz à haut débit, à faible pression, lorsque l’étanchéité et la pureté sont essentielles.
4 références disponibles
| Référence | Raccordement d'orifice | Raccord d’entrée | Raccord de sortie |
|---|---|---|---|
935FS8FFP1FSM | Outlet Side: 1/4" Male Face Seal | 1/2" Face Seal, Female | 1/2" Face Seal, Female |
935FS8FFXY | No purge port | 1/2" Face Seal, Female | 1/2" Face Seal, Female |
935FS8MMP1FSM | Outlet Side: 1/4" Male Face Seal | 1/2" Face Seal, Male | 1/2" Face Seal, Male |
935FS8MMXY | No purge port | 1/2" Face Seal, Male | 1/2" Face Seal, Male |
Description
La vanne à membrane en acier inoxydable de la série 935 de Parker se caractérise par une excellente étanchéité et capacité de confinement du gaz, ce qui la rend idéale pour les applications UHP à haut débit, comme les usines de fabrication de semi-conducteurs. Les modèles 935A et 935T possèdent un indicateur de position permettant aux opérateurs de vérifier rapidement si la vanne est ouverte ou fermée. Des orifices de purge en aval et en amont sont disponibles en option.
Outre une conception en membrane jointe garantissant la fiabilité de la rétraction de tige positive, la série 935 se distingue par sa rigidité interne et son absence de filetage. La surface et le potentiel de piégeage du gaz inhérent aux vannes à soufflets sont ainsi réduits, ce qui facilite la purge et limite la génération de particules.
La membrane bombée crée une étanchéité métal sur métal avec le corps et permet une course maximale, tout en appliquant moins de tension sur la zone soudée.
L'intérieur du corps de la vanne est électropoli en acier inoxydable 316L VeriClean™. VeriClean™ est une marque d'acier inoxydable de grade UHP appartenant à Parker. Les sièges de vanne sont disponibles en PCTFE ou en Vespel®.
Le joint (siège) intérieur et le joint extérieur métallique des vannes de la série 935 sont soumis à un essai d'étanchéité à l'hélium au moyen d'un spectromètre de masse, afin de garantir leurs performances et leur fiabilité dans les applications UHP exigeantes.
Marchés :
• Traitement des fluides et des gaz
• Contrôle de processus
• Semi-conducteurs
• Laboratoires d'analyse
• Industrie pharmaceutique
• Biopharmacie
• Aérospatiale
• Industrie
Caractéristiques et avantages :
• Idéal pour les applications à haut débit et basse pression
• Finition de surface standard de 10 micropouces en Ra
• Pleinement fonctionnel, du vide jusqu'à 300 psig
• Génération minimale de particules et piégeage de gaz
• Joint extérieur métal sur métal
• Membrane jointe éliminant les ressorts dans la zone soudée et augmentant la sécurité
• Indicateur d'ouverture/de fermeture de la vanne
• Taux de fuite interne : ≤ 4 x 10-9 scc/s He
• Taux de fuite extérieur : ≤ 2 x 10-10 scc/s He
• Sièges de vanne disponibles en PCTFE (standard) ou en Vespel®
• Manette multitour à deux lumières en L
Applications :
• Gaz corrosifs et spécialisés
• Systèmes de distribution de gaz
• Systèmes de gaz en vrac spécialisés (BSGS)
Vespel® est une marque déposée de DuPont Performance Elastomers L.L.C.
VeriClean™ est une marque de Parker Hannifin Corporation
