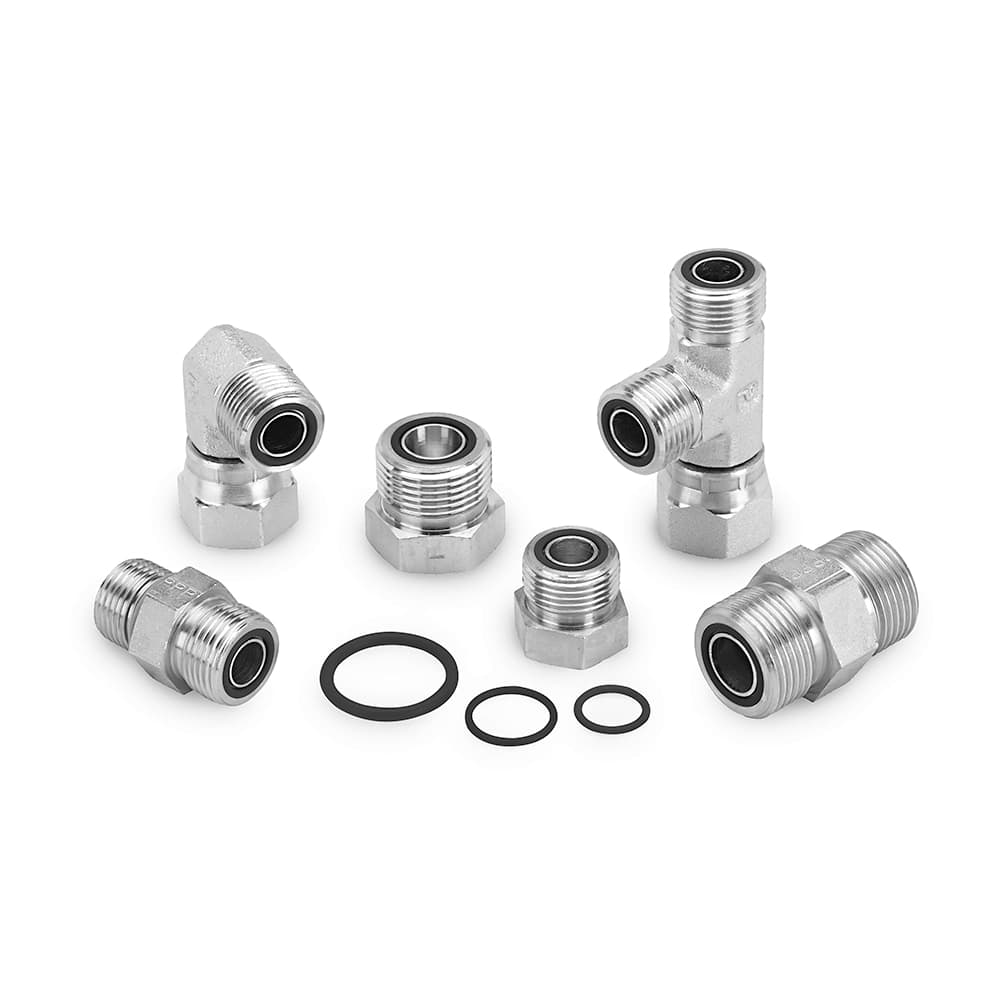

Seal-Lok for CNG O-Ring Face Seal Tube Fittings and Adapters
Les raccords de tuyaux et adaptateurs à garniture étanche à joint torique (ORFS) Seal-Lok Parker pour gaz naturel comprimé (GNC) sont adaptés aux circuits de carburant de véhicules routiers et aux applications de gaz naturel d'infrastructure.
13 références disponibles
| Référence | Taille du raccordement 1 | Taille du raccordement 2 | Matériau du joint torique | Diamètre extérieur du tube du raccordement 1 | Diamètre extérieur du tube du raccordement 3 | Taille du filetage du raccordement 2 | Taille du raccordement 4 | Type de raccordement | Matériau du corps | Taille du raccordement 3 | Taille du filetage du raccordement 3 | Forme | Spécifications respectées | Diamètre extérieur du tube du raccordement 2 | Diamètre extérieur du tube du raccordement 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 BL-SS | Face plane femelle avec joint torique | na | na | 14, 15, 16 mm | na | na | na | N/A | acier inoxydable | na | na | Écrou | SAE J1453 | na | na |
10 TL-SS | Manchon brasé | na | na | 14, 15, 16 mm | na | na | na | N/A | acier inoxydable | na | na | Gaine | SAE J1453 | na | na |
10 WLNL-SS | Face plane femelle avec joint torique | na | na | 5/8 inch | na | na | na | Face plane à joint torique | acier inoxydable | na | na | Contre-écrou de cloison | SAE J1453 | na | na |
12 TL-SS | Manchon brasé | na | na | 18, 20 mm | na | na | na | N/A | acier inoxydable | na | na | Gaine | SAE J1453 | na | na |
12 WLNL-SS | Face plane femelle avec joint torique | na | na | 3/4 inch | na | na | na | N/A | acier inoxydable | na | na | Contre-écrou de cloison | SAE J1453 | na | na |
4 BL-SS | Face plane femelle avec joint torique | na | na | 1/4 inch | na | na | na | Face plane à joint torique | acier inoxydable | na | na | Écrou | SAE J1453 | na | na |
4 TL-SS | Manchon brasé | na | na | 1/4 inch | na | na | na | N/A | acier inoxydable | na | na | Gaine | SAE J1453 | na | na |
4 WLNL-SS | Face plane femelle avec joint torique | na | na | 6 mm | na | na | na | N/A | acier inoxydable | na | na | Contre-écrou de cloison | SAE J1453 | na | na |
6 BL-SS | Face plane femelle avec joint torique | na | na | 8, 10 mm | na | na | na | Face plane à joint torique | acier inoxydable | na | na | Écrou | SAE J1453 | na | na |
6 WLNL-SS | Face plane femelle avec joint torique | na | na | 3/8 inch | na | na | na | N/A | acier inoxydable | na | na | Contre-écrou de cloison | SAE J1453 | na | na |
8 BL-SS | Face plane femelle avec joint torique | na | na | 1/2 inch | na | na | na | Face plane à joint torique | acier inoxydable | na | na | Écrou | SAE J1453 | na | na |
8 TL-SS | Manchon brasé | na | na | 1/2 inch | na | na | na | N/A | acier inoxydable | na | na | Gaine | SAE J1453 | na | na |
8 WLNL-SS | Face plane femelle avec joint torique | na | na | 12 mm | na | na | na | Face plane à joint torique | acier inoxydable | na | na | Contre-écrou de cloison | SAE J1453 | na | na |
Description
Les raccords et adaptateurs à garniture étanche à joint torique (ORFS) Seal-Lok de Parker pour systèmes à gaz naturel comprimé assurent un transport fiable du carburant grâce à un composé d'étanchéité élastomère fait de nitrile hydrogéné. Testés et certifiés par TÜV pour les normes industrielles applicables, ces raccords à étanchéité de surface garantissent l'absence de jeu, une résistance aux couples excessifs et aux vibrations, ce qui en fait la solution idéale pour les solutions de raccords hydrauliques. Les raccords de tuyaux et adaptateurs Seal-Lok ORFS pour systèmes à gaz naturel comprimé sont disponibles en acier inoxydable et en acier avec placage zingué. Ces raccords étanches permettent de réduire les coûts de garantie et de maintenance, tout en procurant un avantage concurrentiel au client sur le marché du GNC.
Marchés :
• Carburants de substitution
Caractéristiques/avantages :
• Haute résistance aux couples excessifs, éliminant les dommages causés par un serrage excessif, créant ainsi une réutilisabilité illimitée
• Surface d'étanchéité plate qui facilite l'installation avec un jeu nul
• Résistance supérieure aux vibrations
• Réutilisabilité illimitée
• L'adaptateur robuste Parker sur les orifices ajustables est conçu avec un écrou de blocage plus long qui permet d'éliminer virtuellement les dommages au niveau des rondelles et les éventuelles fuites, tout en rendant l'assemblage quasiment invulnérable aux erreurs. Cette caractéristique améliore l'efficacité interne du client et réduit les coûts de reprise résultant des dommages subis par la rondelle anti-extrusion couramment rencontrés sur le marché avec les embouts réglables SAE traditionnels.
Testés et certifiés par TÜV pour :
• Réglementation ECE R110
• ANSI NGV 3.1-2014/CSA 12.3-2014 pour raccords en acier inoxydable et en acier zingué nickelé
• ISO 15500
• Épreuve d'exposition au feu réussie, conformément à la norme ANSI/CSA NGV 2
Applications :
• Circuits de carburant pour camions au GNC
• Systèmes de réservoirs de GNC montés à cheval et à l'arrière de la cabine
• Distribution du GNC
• Circuits de carburant pour véhicules de tourisme au GNC
• Circuits de carburant et systèmes de stockage du GNC des véhicules routiers
• Parc de stations de remplissage du GNC
