| Référence | Plage de régulation de pression | Options supplémentaires | Type de commande | Type de contrôle de réglage de pression | Type de fonctionnement | Type de bobine | Raccordement d'orifice | Type de montage | Tension d'entrée | Option de commutation | Matériau du joint | Poids | Série de produits | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R16E07S1SN | 70 bar | na | Manuellement | Hand knob | Pilote | N/A | NG16 | Cartouche à insérer | na | N/A | NBR | 22 kg | Valve de pression | |
R16E17L1SN | 175 bar | na | Manuellement | Cylinder lock | Pilote | N/A | NG16 | Cartouche à insérer | na | N/A | NBR | 22 kg | Valve de pression | |
R16E17S1SN | 175 bar | na | Manuellement | Hand knob | Pilote | N/A | NG16 | Cartouche à insérer | na | N/A | NBR | 22 kg | Valve de pression | |
R16E25L1SNObsolète | 250 BAR | na | Manually | Cylinder lock | Pilot | N/A | NG16 | Slip-in cartridge | na | N/A | NBR | 22 kg | Pressure valve | |
R16E25S1SN | 250 BAR | na | Manuellement | Hand knob | Pilote | N/A | NG16 | Cartouche à insérer | na | N/A | NBR | 22 kg | Valve de pression | |
R16E35S1SN | 350 bar | na | Manuellement | Hand knob | Pilote | N/A | NG16 | Cartouche à insérer | na | N/A | NBR | 22 kg | Valve de pression | |
R25E07S1SN | 70 bar | na | Manuellement | Hand knob | Pilote | N/A | NG25 | Cartouche à insérer | na | N/A | NBR | 3.5 kg | Valve de pression | |
R25E17L1SNObsolète | 175 bar | na | Manuellement | Cylinder lock | Pilote | N/A | NG25 | Cartouche à insérer | na | N/A | NBR | 3.5 kg | Valve de pression | |
R25E17S1SN | 175 bar | na | Manuellement | Hand knob | Pilote | N/A | NG25 | Cartouche à insérer | na | N/A | NBR | 3.5 kg | Valve de pression | |
R25E25S1SN | 250 BAR | na | Manuellement | Hand knob | Pilote | N/A | NG25 | Cartouche à insérer | na | N/A | NBR | 3.5 kg | Valve de pression | |
R25E35L1SNS07Obsolète | 350 bar | na | Manuellement | Cylinder lock | Pilote | With poppet seals | NG25 | Cartouche à insérer | na | N/A | NBR | 3.5 kg | Valve de pression | |
R25E35S1SN | 350 bar | na | Manuellement | Hand knob | Pilote | N/A | NG25 | Cartouche à insérer | na | N/A | NBR | 3.5 kg | Valve de pression | |
R32E07L1SNObsolète | 70 bar | na | Manually | Cylinder lock | Pilot | N/A | NG32 | Slip-in cartridge | na | N/A | NBR | 49 kg | Pressure valve | |
R32E17L1SN | 175 bar | na | Manuellement | Cylinder lock | Pilote | N/A | NG32 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R32E17S1SN | 175 bar | na | Manuellement | Hand knob | Pilote | N/A | NG32 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R32E25L1SN | 250 BAR | na | Manuellement | Cylinder lock | Pilote | N/A | NG32 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R32E25S1SN | 250 BAR | na | Manuellement | Hand knob | Pilote | N/A | NG32 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R40E07S1SN | 70 bar | na | Manuellement | Hand knob | Pilote | N/A | NG40 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R40E17S1SN | 175 bar | na | Manuellement | Hand knob | Pilote | N/A | NG40 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R40E35L1SN | 350 bar | na | Manuellement | Cylinder lock | Pilote | N/A | NG40 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R40E35L1SV | 350 bar | na | Manuellement | Cylinder lock | Pilote | N/A | NG40 | Cartouche à insérer | na | N/A | FPM | 49 kg | Valve de pression | |
R40E35S1SN | 350 bar | na | Manuellement | Hand knob | Pilote | N/A | NG40 | Cartouche à insérer | na | N/A | NBR | 49 kg | Valve de pression | |
R50E07L1SNObsolète | 70 bar | na | Manuellement | Cylinder lock | Pilote | N/A | NG50 | Cartouche à insérer | na | N/A | NBR | 13.7 kg | Valve de pression | |
R50E07L1SVObsolète | 70 bar | na | N/A | Cylinder lock | N/A | N/A | NG50 | N/A | na | N/A | FPM | N/A | N/A | |
R50E25S1SN | 250 BAR | na | Manuellement | Hand knob | Pilote | N/A | NG50 | Cartouche à insérer | na | N/A | NBR | 13.7 kg | Valve de pression |
Description

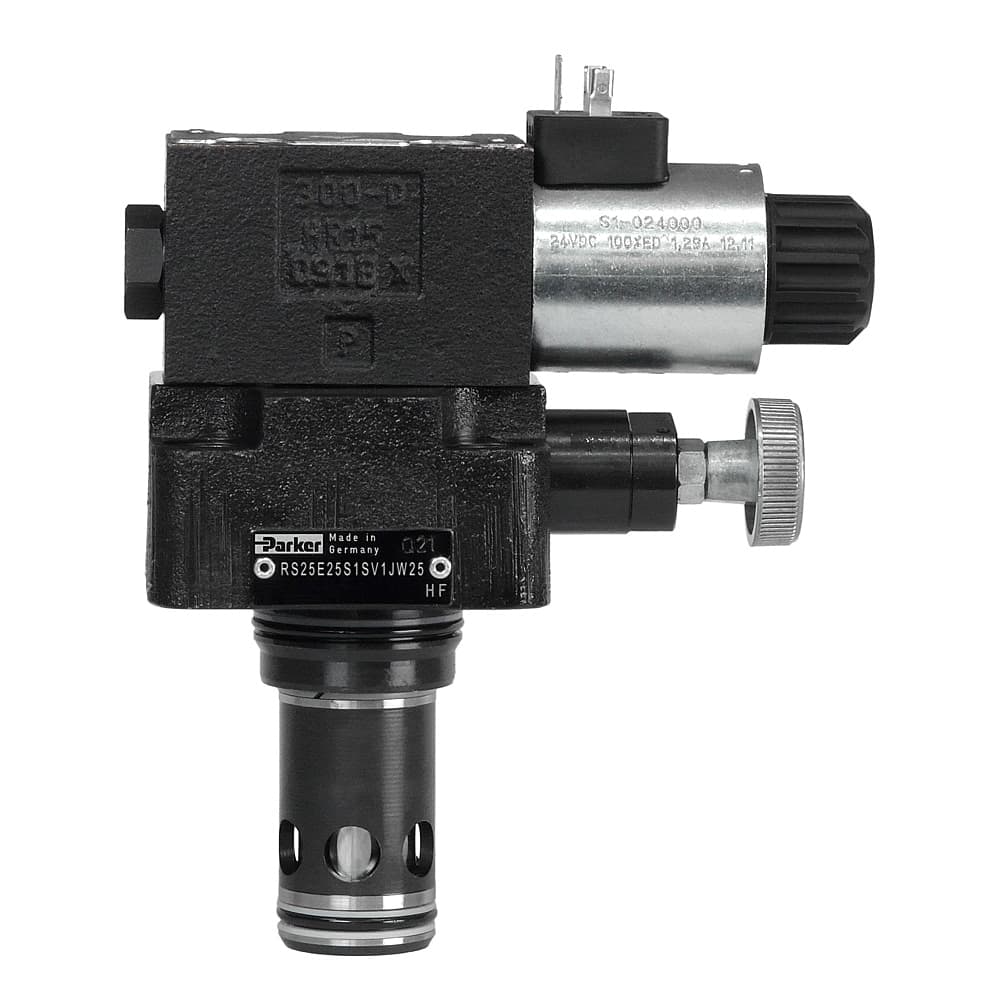

Avec leur conception en cartouche à insérer, les soupapes de sécurité pilotées R et RS*E de Parker sont particulièrement adaptées pour protéger la pompe et présentent un bon comportement de pression pour une précision de traitement accrue. Elles sont proposées sous forme d'unités complètes en plusieurs versions.
La série R comprend un étage de pilotage à réglage manuel ainsi qu'un étage principal à cartouche. La soupape de sécurité RS comprend un étage de pilotage à réglage manuel doté d'un distributeur pour une fonction de mise à vide à commande électrique et d'une partie principale à cartouche.
Les codes du modèle R/RS*E incluent les valves pilotées, les caches et les cartouches qui sont également proposés séparément.
Marchés :
• Industrie
Caractéristiques/Avantages :
• Modèle de montage et logement d’implantation conformes à la norme ISO 7368, pour une intégration rapide et facile
• Vaste choix d'options, utilisation adaptée à presque toutes les applications
• Excellent comportement de pression qui élimine les variations de pression plus élevées
• Débit nominal élevé jusqu'à 4 000 l/min - rendement optimal par rapport à la taille de la vanne
• 6 étages de pression - permet un réglage précis
• 6 tailles, de NG16 à NG63 - facilite le choix
• Délai de livraison court - aucun entreposage nécessaire
• 2 types de commutation (série RS*E)
• 2 modes de réglage :
- Poignée
- écrou borgne avec plombage
• Commande à distance via l'orifice X
Applications :
• Adapté pour les applications hydrauliques générales.
• Presses standard
• Moulage par injection
Remarque :
L'orifice X peut être utilisé uniquement pour la fonction de ventilation à distance.
