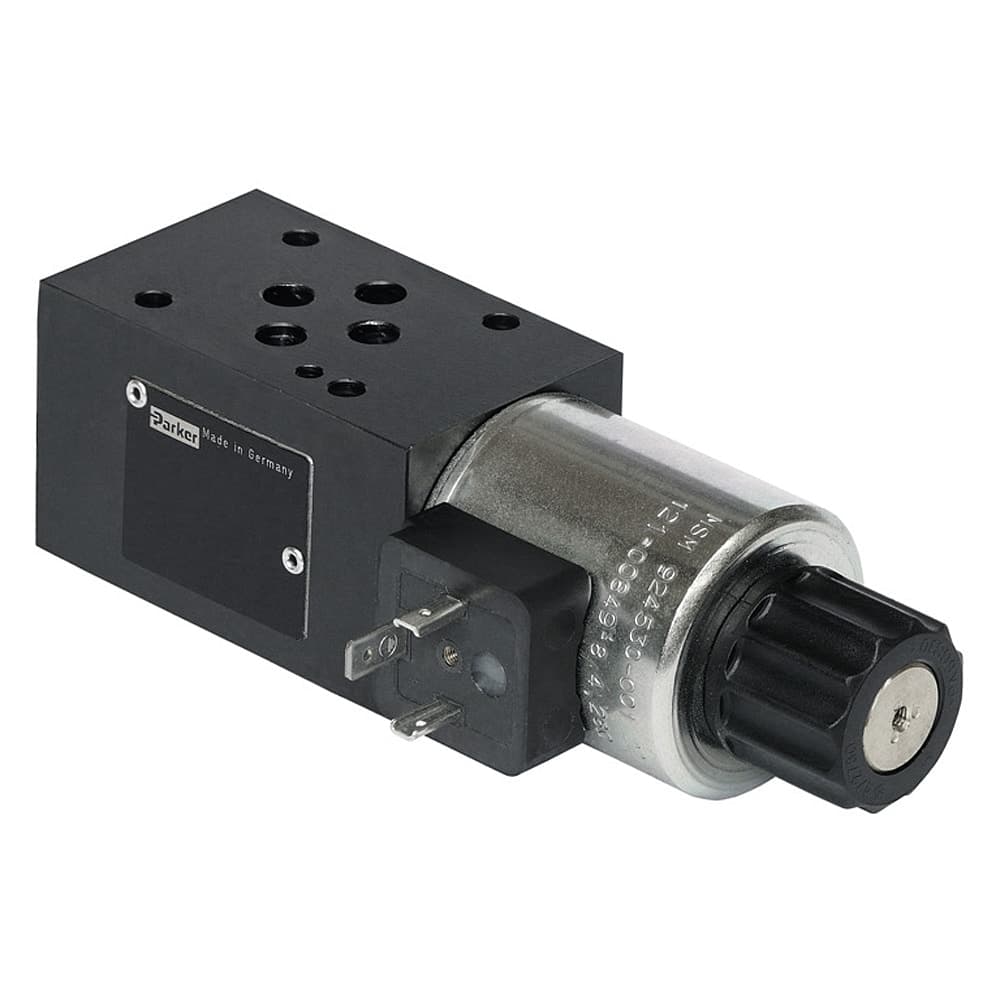

Valve à cartouche à insérer 2 voies -Série RPDM
Les valves pilotées avec décompression proportionnelle RPDM pour montage en sandwich font partie des valves pilotées à cartouche DIN. Grâce à leur solénoïde performant, elles offrent un temps de réponse court et une faible perte de charge.
6 références disponibles
| Référence | Plage de régulation de pression | Type de commande | Option d'électrovanne | Type de montage | Fonction | Poids | Série de produits |
|---|---|---|---|---|---|---|---|
RPDM2AT10XV | 105 bar | Proportionnel | 16 V, 1.3 A | Montage en sandwich | Pressure relieved from A to T | 1.8 kg | Valve de pression |
RPDM2AT17XV | 175 bar | Proportionnel | 16 V, 1.3 A | Montage en sandwich | Pressure relieved from A to T | 1.8 kg | Valve de pression |
RPDM2AT25XV | 250 BAR | Proportionnel | 16 V, 1.3 A | Montage en sandwich | Pressure relieved from A to T | 1.8 kg | Valve de pression |
RPDM2AT35XV | 350 bar | Proportionnel | 16 V, 1.3 A | Montage en sandwich | Pressure relieved from A to T | 1.8 kg | Valve de pression |
RPDM2PT17XV | 175 bar | Proportionnel | 16 V, 1.3 A | Montage en sandwich | Pressure relieved from P to T | 1.8 kg | Valve de pression |
RPDM2PT35XV | 350 bar | Proportionnel | 16 V, 1.3 A | Montage en sandwich | Pressure relieved from P to T | 1.8 kg | Valve de pression |
Description
Les soupapes de sécurité proportionnelles à action directe de la série RPDM offrent un temps de réponse très court et une faible perte de charge pour un fonctionnement sans faille. Elles sont généralement utilisées en tant que vannes de régulation des débits inférieurs à 3 l/min. Ces valves complètent la large gamme de pilotage des cartouches DIN Parker. Ce système modulaire permet de satisfaire un grand nombre de fonctions de pression.
Marchés :
• Industrie
Caractéristiques/Avantages :
• Temps de réponse très court pour une vitesse de traitement optimisée
• Faible perte de charge pour des pertes d'énergie limitées en cours d'utilisation
• Réglage de Pmin à très basse pression, convient parfaitement pour la commande à distance de combinaisons de vannes à cartouche
• 4 étages de pression de 105 à 350 bar pour un réglage précis
• 2 orifices de pression, A et P
• Valeur MTTFD de 150 ans - longue durée de vie assurée
• Délais de livraison courts pour la plupart des versions ; pas d'entreposage nécessaire
• Débit maximal de 5 l/min
Applications :
• Adapté pour les applications hydrauliques générales.
Fonction :
lorsque la pression à l'orifice P ou A dépasse le niveau de pression sélectionné du solénoïde, le cône s'ouvre vers l'orifice T, ce qui réduit la pression à l'orifice P jusqu'au niveau souhaité. Possibilité d'atteindre des performances optimales en combinant le module d'amplificateur numérique PCD00A-400. Également disponible comme valve pour montage sur embase (voir valves série RE06M*W).
