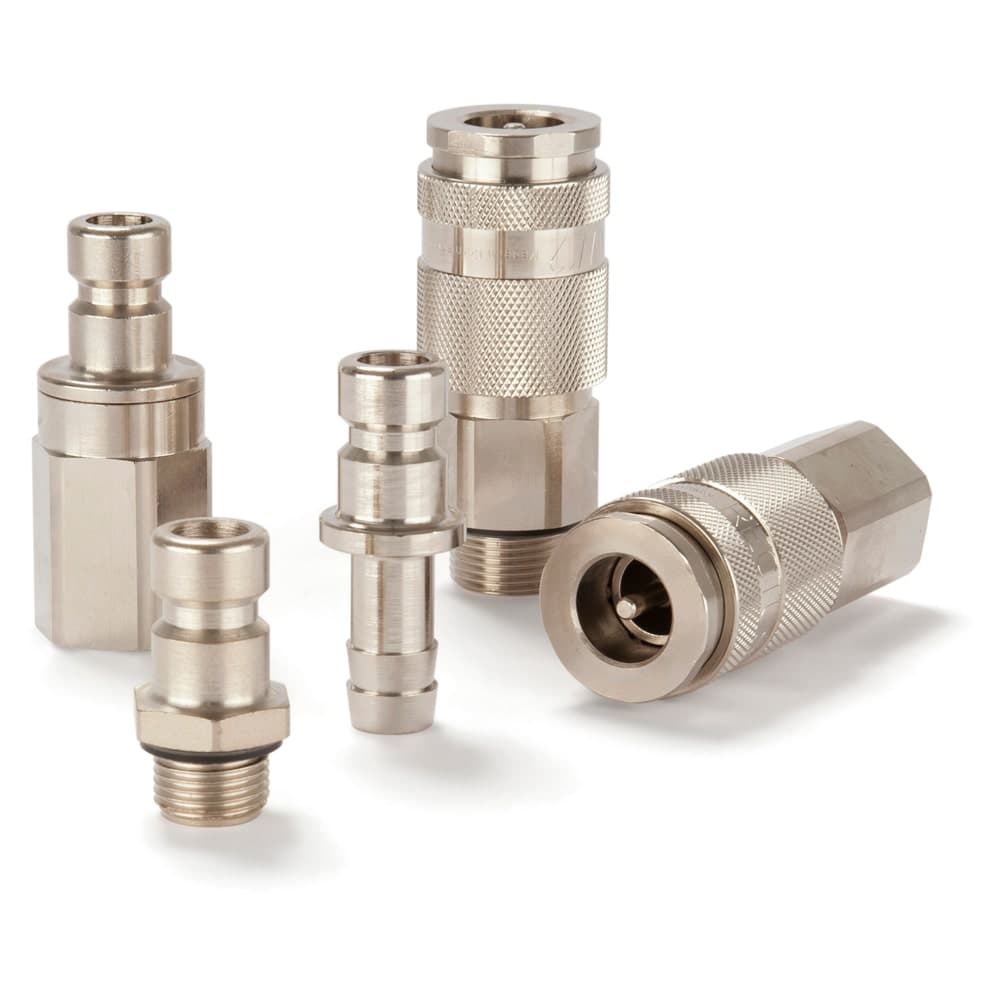

Coupleur rapide Premium avec profil industriel Allemand, série 57
Système de connexion rapide Premium avec diamètre nominal 12 pour les applications de pneumatique et de gestion des fluides jusqu'à 35 bar. Système de connexion avec profil industriel Allemand. Disponible en laiton/acier.
7 références disponibles
| Référence | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Matériau | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur (mm) | Pression de service maximale | Taille du filetage de raccordement | D.I. flexible |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
57SFAW17SXNObsolète | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | 27 mm | Filetage - parallèle | 49 | 35 bar | 3/8" | na |
57SFAW21SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | 27 mm | Filetage - parallèle | 52 | 35 bar | 1/2" | na |
57SFIW21SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | 27 mm | Taraudage - parallèle | 48 | 35 bar | 1/2" | na |
57SFIW26SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | 32 mm | Taraudage - parallèle | 54 | 35 bar | 3/4 | na |
57SFTF13SXNObsolète | na | 28 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | na | Pour Tuyau | 63 | 35 bar | n/a | 13 |
57SFTF16SXN | na | 28 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | na | Pour Tuyau | 71 | 35 bar | n/a | 16 |
57SFTF19SXN | na | 28 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 12 nom | 6500 L/min | na | Pour Tuyau | 71 | 35 bar | n/a | 19 |
Description
Coupleur rapide Premium série 57 de Parker avec profil industriel Allemand pour les applications à air comprimé.
Le clapet UltraFlo pour un débit optimal et une faible perte de charge. La série 57 se démarque par sa structure robuste, optimisée en matière de tailles et de performances. Elle est particulièrement adaptée aux forces d'oscillation par son manchon et ses corps de clapets en acier. Le profil du collier minimise le risque d'endommager le corps du clapet.
Marchés:
- Machines de construction
- Automobile
- Industrie aérospatiale
- Hydraulique mobile
- Industrie
Caractéristiques/Avantages:
- Clapet UltraFlo pour un débit optimal et une faible perte de charge
- Adaptée aux forces d'oscillation par son manchon en acier et ses corps de clapets en acier
- Manipulation à une main pour une connexion simple et rapide
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
- Gestion des fluides
