| Référence | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Matériau | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
30KAAW13SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 22 mm | Filetage - parallèle | 49 mm | 35 bar | na | 1/4 |
30KAAW17SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 22 mm | Filetage - parallèle | 49 mm | 35 bar | na | 3/8 |
30KAAW21SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 22 mm | Filetage - parallèle | 52 mm | 35 bar | na | 1/2 |
30KAIW13SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 22 mm | Taraudage - parallèle | 49 mm | 35 bar | na | 1/4 |
30KAIW17SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 22 mm | Taraudage - parallèle | 49 mm | 35 bar | na | 3/8 |
30KAIW21SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 22 mm | Taraudage - parallèle | 52 mm | 35 bar | na | 1/2 |
30KATF06SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 21 mm | Pour Tuyau | 66 mm | 35 bar | 6 | na |
30KATF08SPN | NBR | 30 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton / Acier nickelé | Oui | 8,5 nom | 890 L/min | 21 mm | Pour Tuyau | 66 mm | 35 bar | 8 | na |
30SFAW13SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | 17 mm | Filetage - parallèle | 42 mm | 35 bar | na | 1/4 |
30SFAW17SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | 19 mm | Filetage - parallèle | 42 mm | 35 bar | na | 3/8 |
30SFAW21SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | 24 mm | Filetage - parallèle | 46 mm | 35 bar | na | 1/2 |
30SFIW13SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | 17 mm | Taraudage - parallèle | 40 mm | 35 bar | na | 1/4 |
30SFIW17SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | 19 mm | Taraudage - parallèle | 42 mm | 35 bar | na | 3/8 |
30SFIW21SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | 24 mm | Taraudage - parallèle | 43 mm | 35 bar | na | 1/2 |
30SFTF06SXN | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | na | Pour Tuyau | 55 mm | 35 bar | 6 | na |
30SFTF08SXN | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | na | Pour Tuyau | 55 mm | 35 bar | 8 | na |
30SFTF10SXN | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | na | Pour Tuyau | 55 mm | 35 bar | 10 | na |
30SFTF13SXN | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 8,5 nom | 890 L/min | na | Pour Tuyau | 55 mm | 35 bar | 13 | na |
Description

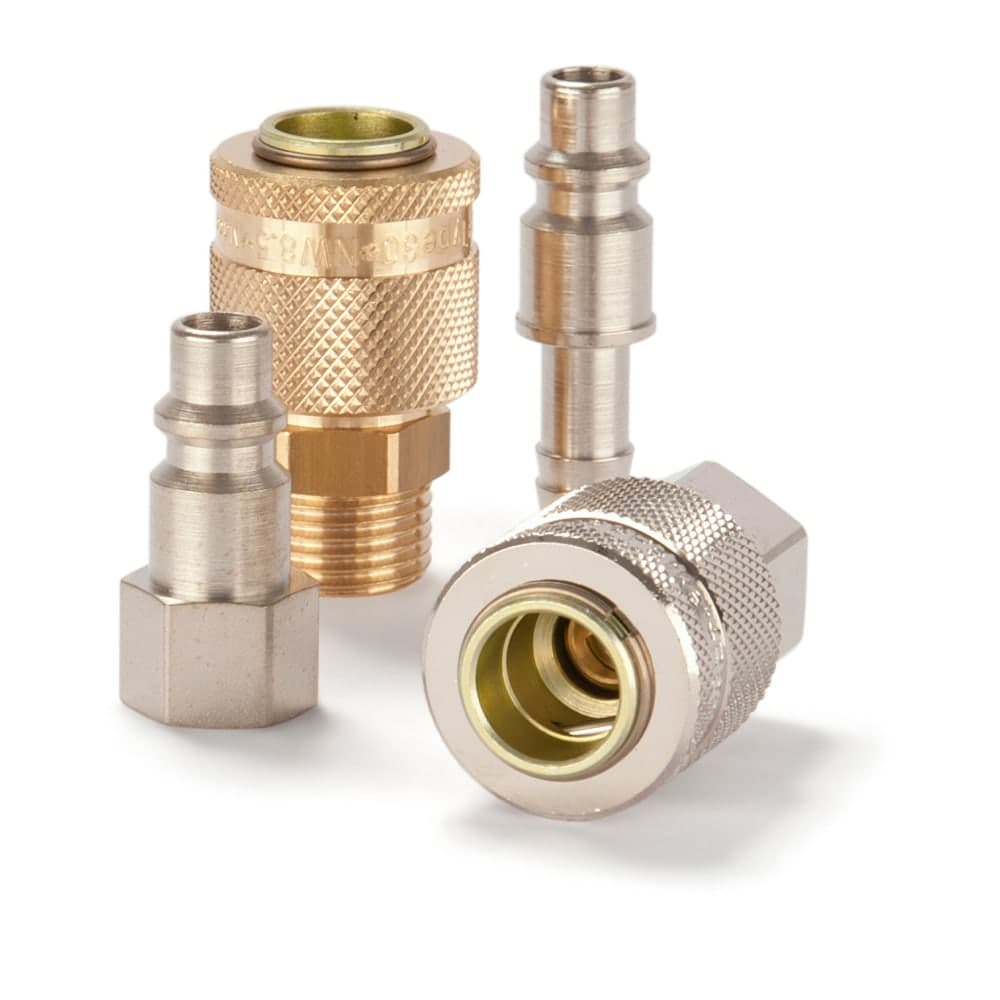

La série 30 de Parker est un coupleur en acier robuste 3/8" conforme aux normes ISO 6150 B et US MIL-SPEC 4109. Le système de connexion se démarque par sa conception particulièrement robuste avec des corps de clapets en acier. Un guidage d'embout optimisé permet une grande profondeur d'insertion.
Marchés:
- Machines de construction
- Automobile
Caractéristiques/Avantages:
- Système de connexion conforme à la norme ISO 6150 B et US MIL-SPEC 4109
- Conception robuste avec corps de clapets en acier
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
