| Référence | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Matériau | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
24KAAW13MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | na | 1/4 |
24KAAW13MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | na | 1/4 |
24KAAW17MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | na | 3/8 |
24KAAW17MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | na | 3/8 |
24KAAW21MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 22 mm | Filetage - parallèle | 46 mm | 35 bar | na | 1/2 |
24KAAW21MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 22 mm | Filetage - parallèle | 46 mm | 35 bar | na | 1/2 |
24KAIN13MPX | N/A | N/A | N/A | N/A | N/A | Embout femelle | Brass | N/A | N/A | N/A | N/A | Female NPSF | N/A | N/A | na | 1/4 |
24KAIW13MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | na | 1/4 |
24KAIW13MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | na | 1/4 |
24KAIW17MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | na | 3/8 |
24KAIW17MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | na | 3/8 |
24KAIW21MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 22 mm | Taraudage - parallèle | 46 mm | 35 bar | na | 1/2 |
24KAIW21MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 22 mm | Taraudage - parallèle | 46 mm | 35 bar | na | 1/2 |
24KATF06MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Brass | N/A | N/A | N/A | N/A | Pour Tuyau | N/A | N/A | 6 | na |
24KATF06MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | 6 | na |
24KATF08MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 550 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | 8 | na |
24KATF08MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | 8 | na |
24KATF09MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | 9 | na |
24KATF10MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Brass | N/A | N/A | N/A | N/A | Pour Tuyau | N/A | N/A | 10 | na |
24KATF10MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | 10 | na |
24KATF13MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Brass | N/A | N/A | N/A | N/A | Pour Tuyau | N/A | N/A | 13 | na |
24KATF13MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Brass | Oui | 5,5 nom | 550 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | 13 | na |
Description

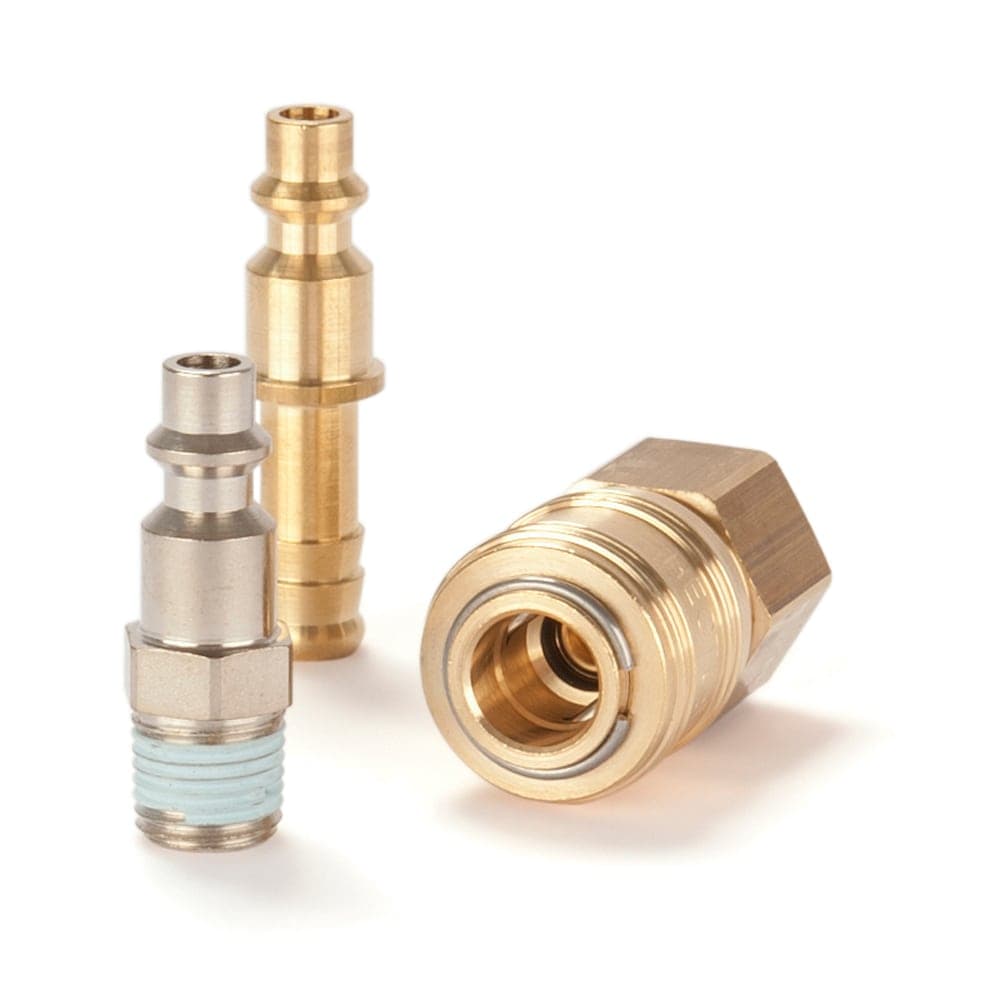

Le coupleur rapide Basic série 24 Parker est un coupleur industriel en laiton 1/4" conformément aux normes ISO 6150 B et US MIL-SPEC 4109.
Le système de connexion est conçu pour une manipulation à une main. La série 24 se distingue par son profil solide en laiton et par le profil correspondant du manchon. Le tampon en acier trempé contrecarre les vibrations et les effets des forces extérieures.
L'embout adapté à la série 24 peut être trouvé dans la série 23.
Marchés:
- Machines de construction
- Industrie
Caractéristiques/Avantages:
- Système de connexion conforme à la norme ISO 6150 B et US MIL-SPEC 4109
- Manipulation à une main pour une connexion simple et rapide
- Compense les vibrations grâce à l'embout en acier renforcé
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
