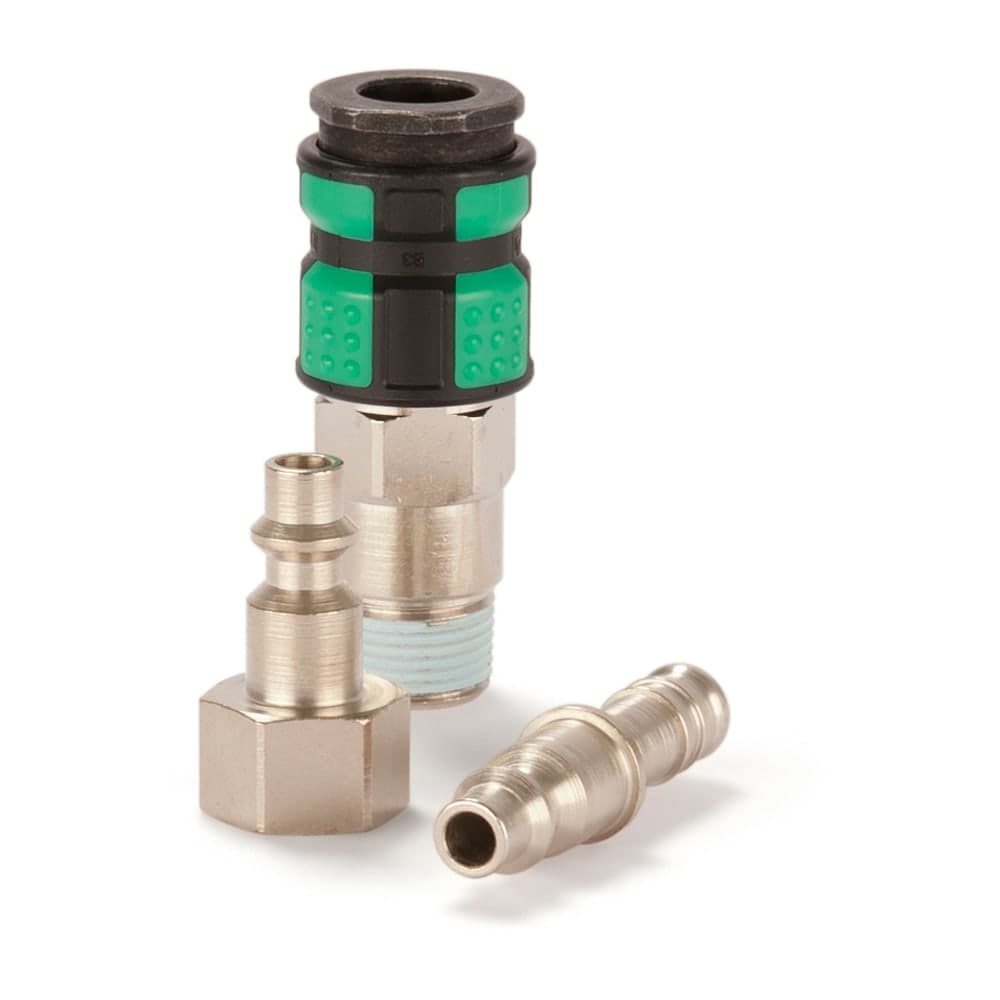

Coupleur rapide Premium Plus avec profil ISO 6150 B, série 1423
Système de connexion rapide Premium Plus avec diamètre nominal 5,5 pour les applications de pneumatique et de gestion des fluides jusqu'à 35 bar. Système de connexion avec profil ISO 6150 B. Disponible avec manchon en plastique à 2 composants.
11 références disponibles
| Référence | Matériaux utilisés | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1423KAAK13SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Filetage mâle (conique) | 65 mm | 35 bar | na | 1/4 |
1423KAAK17SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Filetage mâle (conique) | 65 mm | 35 bar | na | 3/8 |
1423KAAK21SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 22 mm | Filetage mâle (conique) | 59,5 mm | 35 bar | na | 1/2 |
1423KAIW13SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Taraudage - parallèle | 59 mm | 35 bar | na | 1/4 |
1423KAIW17SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Taraudage - parallèle | 59 mm | 35 bar | na | 3/8 |
1423KAIW21SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 24 mm | Taraudage - parallèle | 62 mm | 35 bar | na | 1/2 |
1423KATF06SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Pour Tuyau | 80 mm | 35 bar | 6 | na |
1423KATF08SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Pour Tuyau | 80 mm | 35 bar | 8 | na |
1423KATF09SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Pour Tuyau | 80 mm | 35 bar | 9 | na |
1423KATF10SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Pour Tuyau | 80 mm | 35 bar | 10 | na |
1423KATF13SPN | Laiton nickelé | NBR | 26 mm | -20 °C | 80 °C | Simple obturation | Embout femelle | Oui | 5,5 nom | 940 L/min | 19 mm | Pour Tuyau | 80 mm | 35 bar | 13 | na |
Description
Le coupleur rapide Premium Plus série 1423 de Parker est un coupleur industriel 1/4" conforme à la norme ISO 6150 B. Il convient aux applications d'air comprimé avec consommation d'air supérieure à la moyenne.
La série 1423 est conçue pour une manipulation à une main. Le clapet Ultra HighFlow garantit un débit optimal et une faible perte de charge. Ce système de connexion est équipé d'un manchon en plastique à deux composants, extrêmement résistant et conçu de façon ergonomique.
L'embout adapté à la série 1423 peut être trouvé dans la série 23.
Marchés:
- Machines de construction
- Automobile
Caractéristiques/Avantages:
- Clapet Ultra HighFlow pour un débit optimal et une faible perte de charge : économie d'énergie
- Manipulation à une main pour une connexion simple et rapide
- Manchon en plastique à deux composants, extrêmement résistant et conçu de façon ergonomique
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
