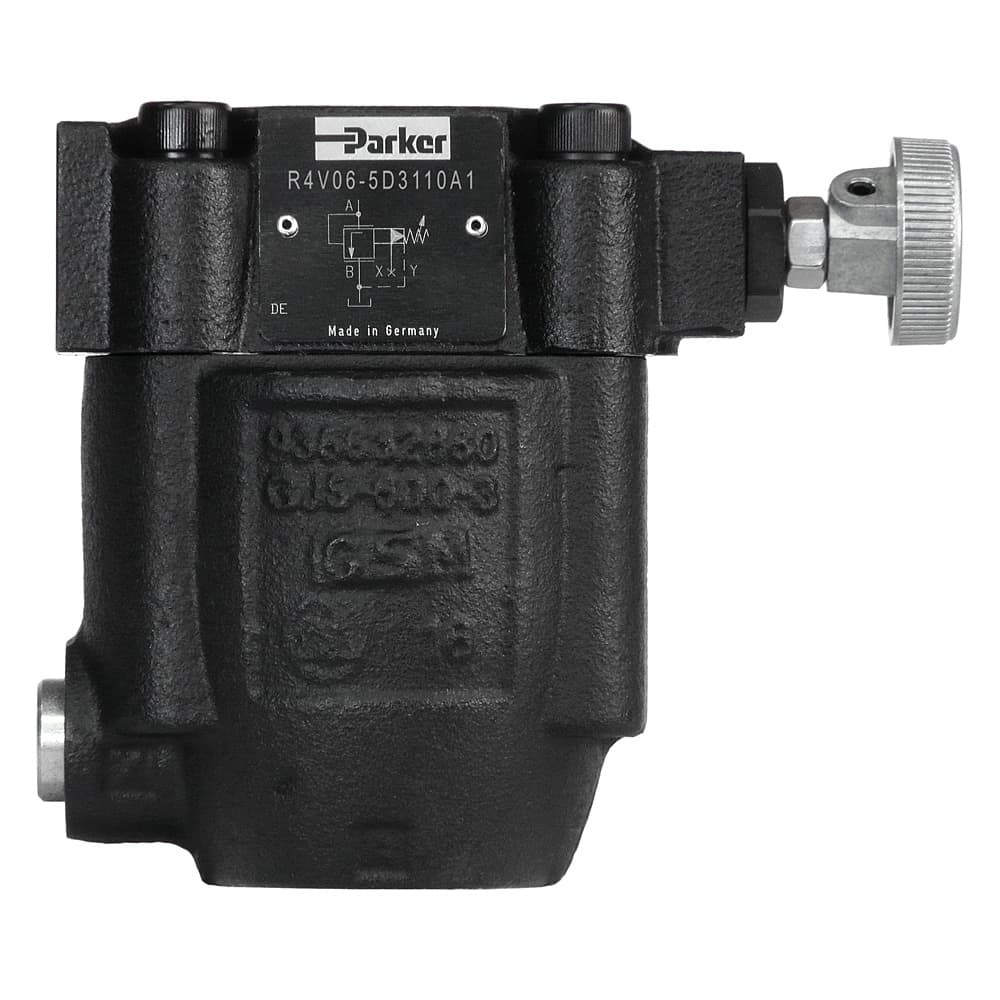

Soupape de sécurité autopilotée à montage en ligne - série R4V/R4V*P2
Les soupapes de sécurité pilotées à montage en ligne R4V de Parker offrent un bon comportement à pression constante. La série R4V*P2 permet de réguler la pression en continu via l'unité proportionnelle supplémentaire.
2 références disponibles
| Référence | Plage de régulation de pression | Option de purge | Type de contrôle de réglage de pression | Type de corps | Type de fonctionnement | Raccordement d'orifice | Type de commande | Type de montage | Tension d'entrée | Option de commutation | Pression de service maximale | Matériau du joint | Poids | Série de produits |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R4V03-5653009W31A1 | 350 bar | Drain line internal | Acorn nut with lead seal | Threaded T-body | N/A | NG10 / G1/2" | Manually | N/A | 230 VAC / 50 Hz, 240 VAC / 60 Hz | Vent function: solenoid not activated, unpressurized circulation | N/A | NBR | N/A | N/A |
R4V06-5613009GARA1 | 105 bar | Drain line internal | Acorn nut with lead seal | Threaded T-body | Pilote | NG25 / G1" | Manually | Montage sur tuyau | 98 VDC | Vent function: solenoid not activated, unpressurized circulation | Orifice A, X 350 ; orifice B, Y 30 bar | NBR | 8.3 kg | Valve de pression |
Description
Connues pour leurs excellentes performances, les soupapes de sécurité R4V et R4V*P2 de Parker pour montage en ligne font preuve d'une grande stabilité sur l'ensemble de la plage de pression, contribuant ainsi au bon fonctionnement du système. En outre, elles offrent un vaste choix d'options et de raccordements pour un usage polyvalent dans diverses applications.
Leur conception est similaire à la série R4V montée sur sous-plaque. Pour des fonctions simples, ne requérant pas l'utilisation d'un bloc collecteur, les vannes peuvent être directement placées dans la tuyauterie. Les séries R4V et R4V*P2 sont disponibles avec 2 orifices (corps en L) ou avec 3 orifices (corps en T).
De plus, la série R4V*P2 est équipée d'une unité proportionnelle située entre la vanne de pilotage mécanique et l'étage principal. Possibilité d'atteindre des performances optimales en combinant le module d'amplificateur numérique PCD00A-400.
Marché :
• Industrie
Caractéristiques/Avantages :
• Vaste choix d'options, utilisation adaptée à presque toutes les applications
• Excellent comportement à pression constante et fiabilité en toute condition
• Excellentes performances de pression/débit pour un rendement énergétique élevé du système
• Délai de livraison court - pas de nécessité de stockage
• Autopiloté avec réglage manuel
• 2 interfaces :
- Corps en L (R4R06-G¾
- Corps en T (R4R03-G½
• 3 étages de pression : 105, 210, 350 bar
• 3 modes de réglage :
- Poignée
- écrou borgne avec plombage
- verrouillable
• Avec fonction de ventilation en option
Caractéristiques et avantages divergents de la série R4V*P2
• Réglage continu par solénoïde proportionnel
• Avec réglage mécanique de pression maximale
• R4V*P2 : particulièrement adapté au module d'amplificateur numérique PCD00A-400
Applications :
• Adapté pour les applications hydrauliques générales.
