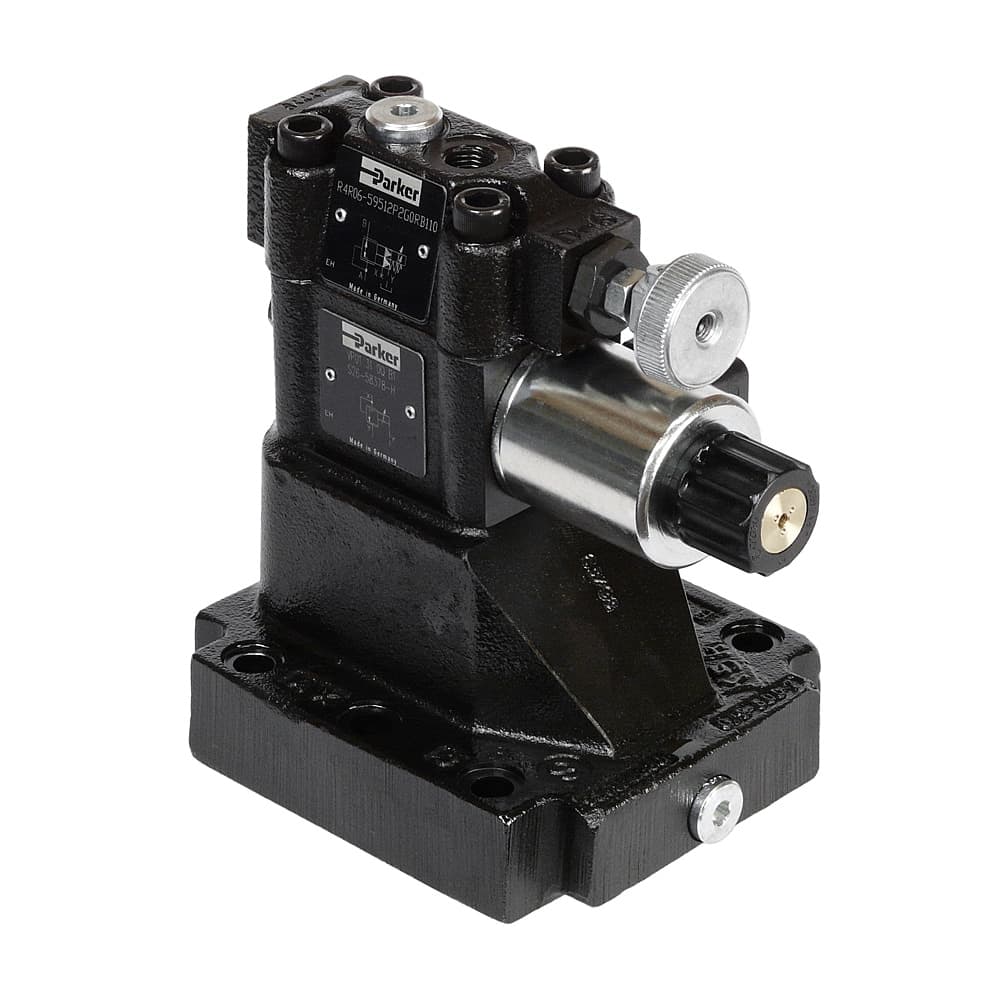

Soupape de réduction de pression autopilotée avec montage sur embase - série R4R/R4R*P2
Les soupapes de réduction de pression pilotées avec montage sur embase R4R assurent une pression constante dans la partie secondaire du système hydraulique. R4R*P2 permet un réglage continu par l'étage de pilotage à solénoïde proportionnel.
4 références disponibles
| Référence | Emplacements de la vidange/l'entrée pilote | Plage de régulation de pression | Type de commande | Type de contrôle de réglage de pression | Type de fonctionnement | Raccordement d'orifice | Type de montage | Tension d'entrée | Pression de service maximale | Matériau du joint | Poids | Série de produits |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
026-65350-G | Internal, drain external from Y | 210 bar | N/A | Hand knob | N/A | NG10 / CETOP 05 | N/A | 12 VDC | Port A, B, X 350 bar; port Y depressurized | NBR | N/A | N/A |
R4R03-59531P2G0RB5 | Internal, drain external from Y | 350 bar | N/A | Acorn nut with lead seal | N/A | NG10 / CETOP 05 | N/A | 12 VDC | Port A, B, X 350 bar; port Y depressurized | FPM | N/A | N/A |
R4R06-59131P2G0RB1 | Internal, drain external from Y | 105 bar | N/A | Acorn nut with lead seal | N/A | NG25 / CETOP 08 | N/A | 12 VDC | Port A, B, X 350 bar; port Y depressurized | NBR | N/A | N/A |
R4R10-59532B1 | Internal, drain external from Y1 | 350 bar | Manuellement | Acorn nut with lead seal | Pilote | NG32 / CETOP 10 | Montage sur embase | na | Port A, B, X 350 bar; port Y depressurized | NBR | 13.5 kg | Valve de pression |
Description
Conçues comme des soupapes de réduction de pression pilotées polyvalentes pour montage sur embase, la série R4R avec réglage manuel et la série R4R*P2 avec réglage à solénoïde proportionnel de Parker assurent un débit élevé et une pression constante dans la partie secondaire du système hydraulique. Indépendamment de la pression primaire, la pression secondaire est réduite à la pression réglée. Afin d'éviter tout mouvement accidentel de l'actionneur, les vannes sont normalement fermées.
La série R4R*P2 comporte un étage pilote commandé par un solénoïde à action proportionnelle ainsi qu’un étage principal à cartouche. Possibilité d'atteindre des performances optimales en combinant le module d'amplificateur numérique PCD00A-400.
Marchés :
• Industrie
Caractéristiques/avantages :
• Vaste choix d'options - utilisation adaptée à presque toutes les applications
• Montage flexible et polyvalent dans toutes les sens - facilite l'intégration
• Position normalement fermée - évite tout mouvement accidentel de l'actionneur
• Débits élevés jusqu'à 500 l/min en NG32 pour un rendement optimal par rapport aux dimensions de la valve
• Délai de livraison court - aucun entreposage nécessaire
• Montage de sous-plaque conforme ISO 5781
• 3 étages de pression : 105, 210, 350 bar
• R4R*P2 : particulièrement adapté au module d'amplificateur numérique PCD00A-400
Applications :
• Adapté pour les applications hydrauliques générales.
