| Référence | Matériaux utilisés | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
84KAAW13SPN | Acier nickelé | NBR | 29 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 8 nom | 1960 L/min | 27 mm | Filetage - parallèle | 83 mm | 35 bar | na | 1/4 |
84KAAW17SPN | Acier nickelé | NBR | 29 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 8 nom | 1960 L/min | 27 mm | Filetage - parallèle | 83 mm | 35 bar | na | 3/8 |
84KAAW21SPN | Acier nickelé | NBR | 29 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 8 nom | 1960 L/min | 27 mm | Filetage - parallèle | 83 mm | 35 bar | na | 1/2 |
84KAIW17SPN | Acier nickelé | NBR | 29 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 8 nom | 1960 L/min | 27 mm | Taraudage - parallèle | 81 mm | 35 bar | na | 3/8 |
84KATF13SPN | Acier nickelé | NBR | 29 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 8 nom | 1960 L/min | 27 mm | Pour Tuyau | 97 mm | 35 bar | 13 | na |
84SFAW13SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | 17 mm | Filetage - parallèle | 57 mm | 35 bar | na | 1/4 |
84SFAW17SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | 21 mm | Filetage - parallèle | 59 mm | 35 bar | na | 3/8 |
84SFAW21SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | 21 mm | Filetage - parallèle | 64 mm | 35 bar | na | 1/2 |
84SFIW13SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | 17 mm | Taraudage - parallèle | 53 mm | 35 bar | na | 1/4 |
84SFIW17SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | 19 mm | Taraudage - parallèle | 54 mm | 35 bar | na | 3/8 |
84SFTF08SXN | Acier nickelé | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | na | Pour Tuyau | 65 mm | 35 bar | 8 | na |
84SFTF10SXN | Acier nickelé | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | na | Pour Tuyau | 65 mm | 35 bar | 10 | na |
84SFTF13SXN | Acier nickelé | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | na | Pour Tuyau | 65 mm | 35 bar | 13 | na |
84SFTF16SXNObsolète | Acier nickelé | na | 16 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 8 nom | 1960 L/min | na | Pour Tuyau | 65 mm | 35 bar | 16 | na |

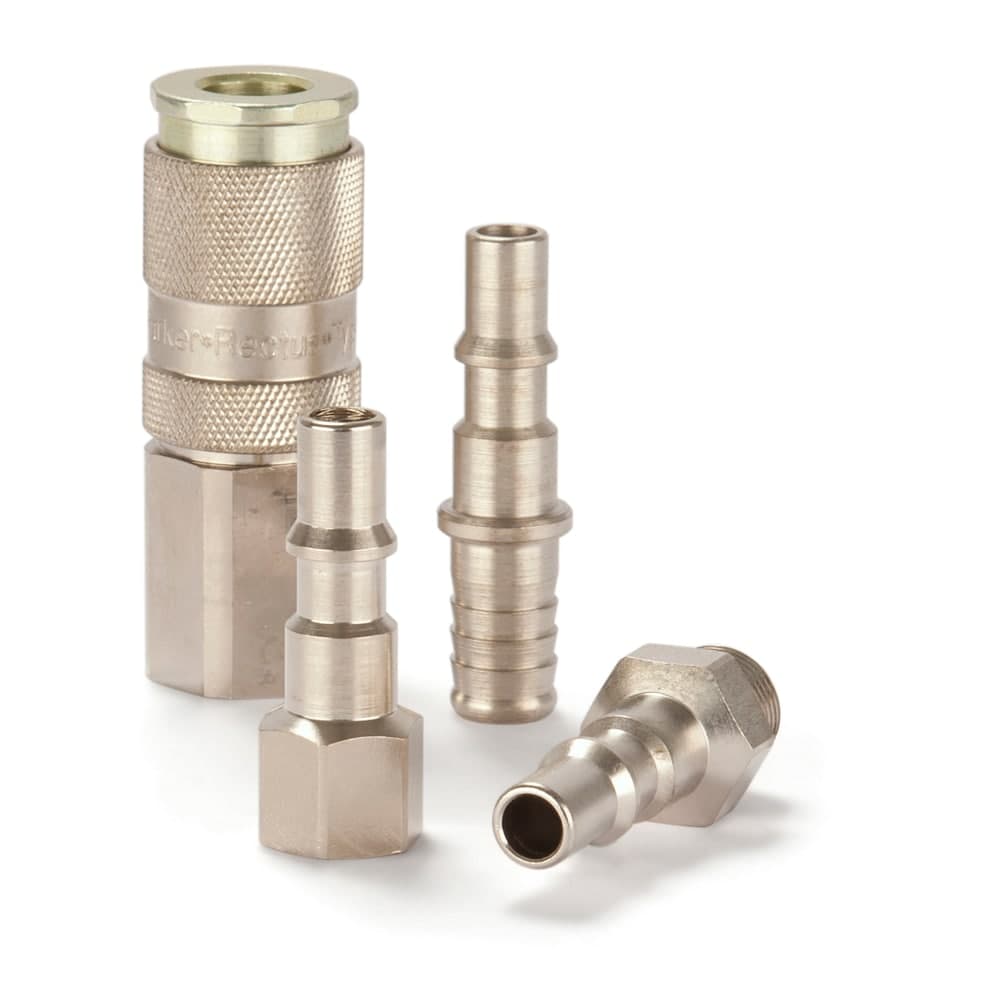

Description
La série 84 Parker est un système de connexion conforme à la norme ISO 6150 C. Le système de connexion est conçu pour une manipulation à une main. Le clapet UltraFlo garantit un débit optimal et une faible perte de charge. Un guidage d'embout optimisé permet une grande profondeur d'insertion. La série 84 se distingue par un verrouillage optimisé de l'embout grâce à une vanne à boisseau sphérique à 6 voies.
Marchés:
- Machines de construction
- Commerce
- Automobile
Caractéristiques/Avantages:
- Clapet UltraFlo pour un débit optimal et une faible perte de charge
- Vanne à boisseau sphérique à 6 voies pour assurer un verrouillage optimal de l'embout
- Manipulation à une main pour une connexion simple et rapide
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
