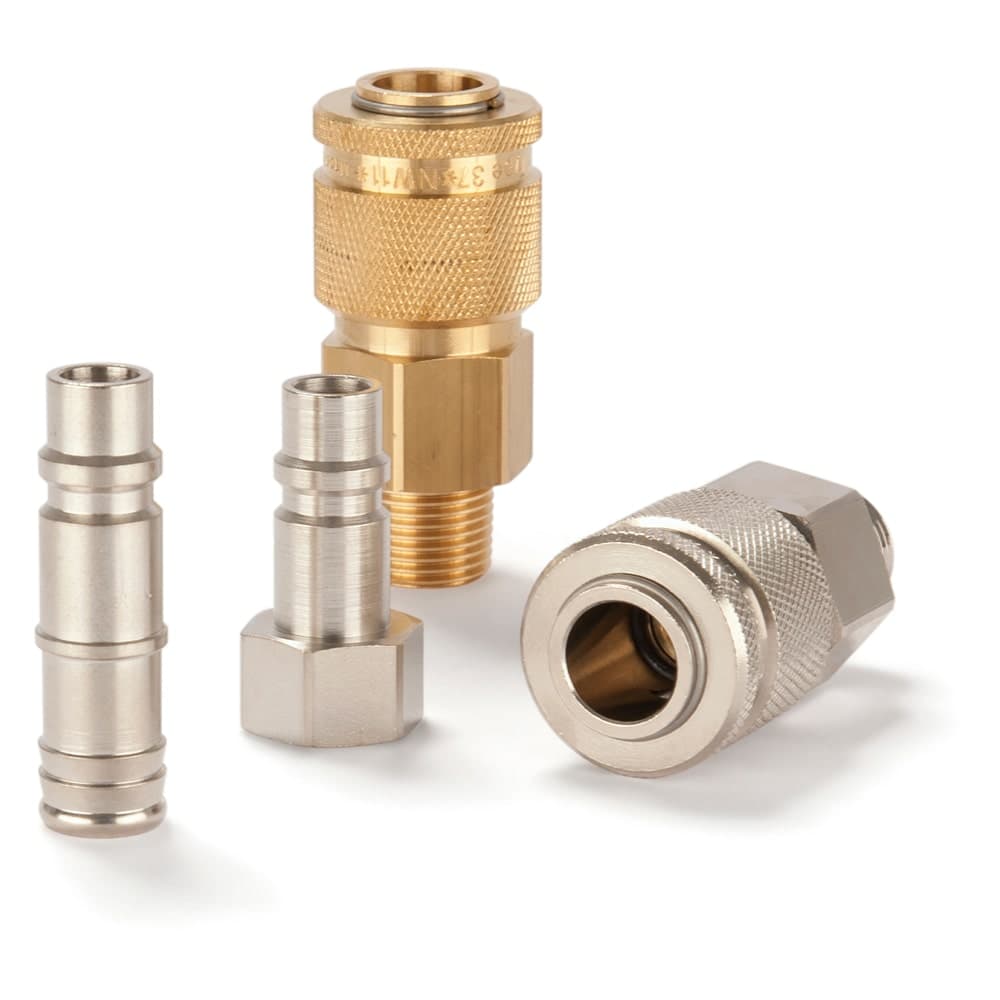

Coupleur rapide avec profil ISO 6150 B, série 37
Système de connexion rapide avec diamètre nominal 11 pour les applications de pneumatique et de gestion des fluides jusqu'à 35 bar. Système de connexion avec profil ISO 6150 B et en conformité avec la norme US MIL-SPEC 4109. Disponible en laiton.
13 références disponibles
| Référence | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Matériau | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
37KAIN17MPNObsolète | NBR | 35 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 11 nom | 2350 L/min | 30 mm | Taraudage NPSF | 76 mm | 35 bar | na | 3/8 |
37KAIN21MPN | NBR | 35 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 11 nom | 2350 L/min | 30 mm | Taraudage NPSF | 83 mm | 35 bar | na | 1/2 |
37KAIN26MPN | NBR | 35 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 11 nom | 2350 L/min | 32 mm | Taraudage NPSF | 84 mm | 35 bar | na | 3/4 |
37KAIW17MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Laiton nickelé | N/A | N/A | N/A | N/A | Taraudage | N/A | N/A | na | 3/8 |
37KAIW21MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Brass | N/A | N/A | N/A | N/A | Taraudage | N/A | N/A | na | 1/2 |
37KATF13MPN | NBR | 35 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 11 nom | 2350 L/min | 30 mm | Pour Tuyau | 86 mm | 35 bar | 13 | na |
37KATF19MPN | NBR | 35 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 11 nom | 2350 L/min | 30 mm | Pour Tuyau | 86 mm | 35 bar | 19 | na |
37SFAK21SXN | na | 35 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 11 nom | 2350 L/min | na | Filetage mâle (conique) | 22 mm | 35 bar | na | 1/2 |
37SFAK26SXN | na | 35 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 11 nom | 2350 L/min | na | Filetage mâle (conique) | 27 mm | 35 bar | na | 3/4 |
37SFIW21SXN | na | 35 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 11 nom | 2350 L/min | na | Taraudage - parallèle | 24 mm | 35 bar | na | 1/2 |
37SFTF10SXN | na | 35 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 11 nom | 2350 L/min | 17 mm | Pour Tuyau | na | 35 bar | 10 | na |
37SFTF13SXN | na | 35 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 11 nom | 2350 L/min | 17 mm | Pour Tuyau | na | 35 bar | 13 | na |
37SFTF19SXN | na | 35 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 11 nom | 2350 L/min | 21 mm | Pour Tuyau | na | 35 bar | 19 | na |
Description
La série 37 de Parker est un système de connexion en laiton robuste 1/2" conforme aux normes ISO 6150 B et US MIL-SPEC 4109.
Ce système de connexion est conçu pour une manipulation à une main. Un guidage d'embout optimisé permet une grande profondeur d'insertion.
Marchés:
- Machines de construction
- Automobile
Caractéristiques/Avantages:
- Système de connexion conforme à la norme ISO 6150 B et US MIL-SPEC 4109
- Manipulation à une main pour une connexion simple et rapide
Applications:
- Outils pneumatiques
