| Référence | Matériaux utilisés | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
34KAAK13SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Filetage mâle (conique) | 70 mm | 35 bar | na | 1/4 |
34KAAK17SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Filetage mâle (conique) | 70 mm | 35 bar | na | 3/8 |
34KAAK21SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Filetage mâle (conique) | 72 mm | 35 bar | na | 1/2 |
34KAAK26SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 27 mm | Filetage mâle (conique) | 72 mm | 35 bar | na | 3/4 |
34KAIW13SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Taraudage - parallèle | 64 mm | 35 bar | na | 1/4 |
34KAIW17SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Taraudage - parallèle | 64 mm | 35 bar | na | 3/8 |
34KAIW21SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Taraudage - parallèle | 64 mm | 35 bar | na | 1/2 |
34KAIW26SPN | N/A | N/A | N/A | N/A | N/A | N/A | Embout femelle | N/A | N/A | N/A | N/A | Taraudage | N/A | N/A | na | 3/4 |
34KATF08SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Pour Tuyau | 84 mm | 35 bar | 8 | na |
34KATF10SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Pour Tuyau | 84 mm | 35 bar | 10 | na |
34KATF13SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Pour Tuyau | 84 mm | 35 bar | 13 | na |
34KATF16SPN | Laiton/Acier nickelé | NBR | 28 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Oui | 10 nom | 2550 L/min | 24 mm | Pour Tuyau | 84 mm | 35 bar | 16 | na |
34SFAK13SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | 17 mm | Filetage mâle (conique) | 46 mm | 35 bar | na | 1/4 |
34SFAK17SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | 19 mm | Filetage mâle (conique) | 46 mm | 35 bar | na | 3/8 |
34SFAK21SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | 22 mm | Filetage mâle (conique) | 52 mm | 35 bar | na | 1/2 |
34SFIW13SXN | N/A | N/A | N/A | N/A | N/A | N/A | Embout mâle | N/A | N/A | N/A | N/A | Taraudage - parallèle | N/A | N/A | na | 1/4 |
34SFIW17SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | 19 mm | Taraudage - parallèle | 40 mm | 35 bar | na | 3/8 |
34SFIW21SXN | Acier nickelé | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | 24 mm | Taraudage - parallèle | 44 mm | 35 bar | na | 1/2 |
34SFTF06SXN | Acier nickelé | na | 15 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | na | Pour Tuyau | 55 mm | 35 bar | 6 | na |
34SFTF10SXN | Acier nickelé | na | 15 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | na | Pour Tuyau | 55 mm | 35 bar | 10 | na |
34SFTF13SXN | Acier nickelé | na | 15 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | na | Pour Tuyau | 55 mm | 35 bar | 13 | na |
34SFTF16SXN | Acier nickelé | na | 18 mm | -20 °C | 100 °C | Simple obturation | Embout mâle | Non | 10 nom | 2550 L/min | na | Pour Tuyau | 55 mm | 35 bar | 16 | na |
Description

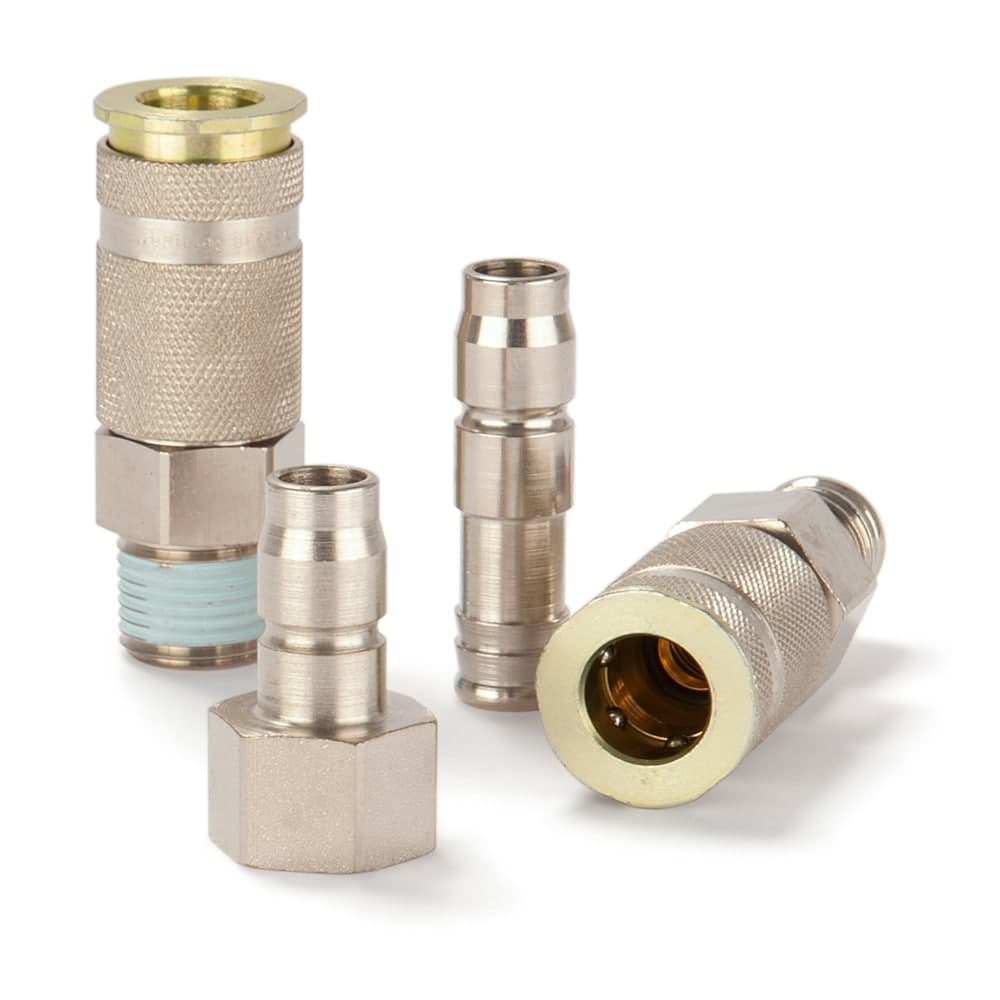

La série 34 Parker est un coupleur industriel avec un profil Atlas Copco.
Ce système de connexion est conçu pour une manipulation à une main. Le clapet UltraFlo garantit un débit optimal et une faible perte de charge. La série 34 est particulièrement adaptée à une utilisation avec de grands consommateurs pneumatiques, grâce à sa conception robuste et à son manchon en acier. Le profil du collier minimise le risque d'endommager le corps du clapet.
Marchés:
- Machines de construction
- Automobile
Caractéristiques/Avantages:
- Clapet UltraFlo pour un débit optimal et une faible perte de charge
- Manipulation à une main pour une connexion simple et rapide
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
