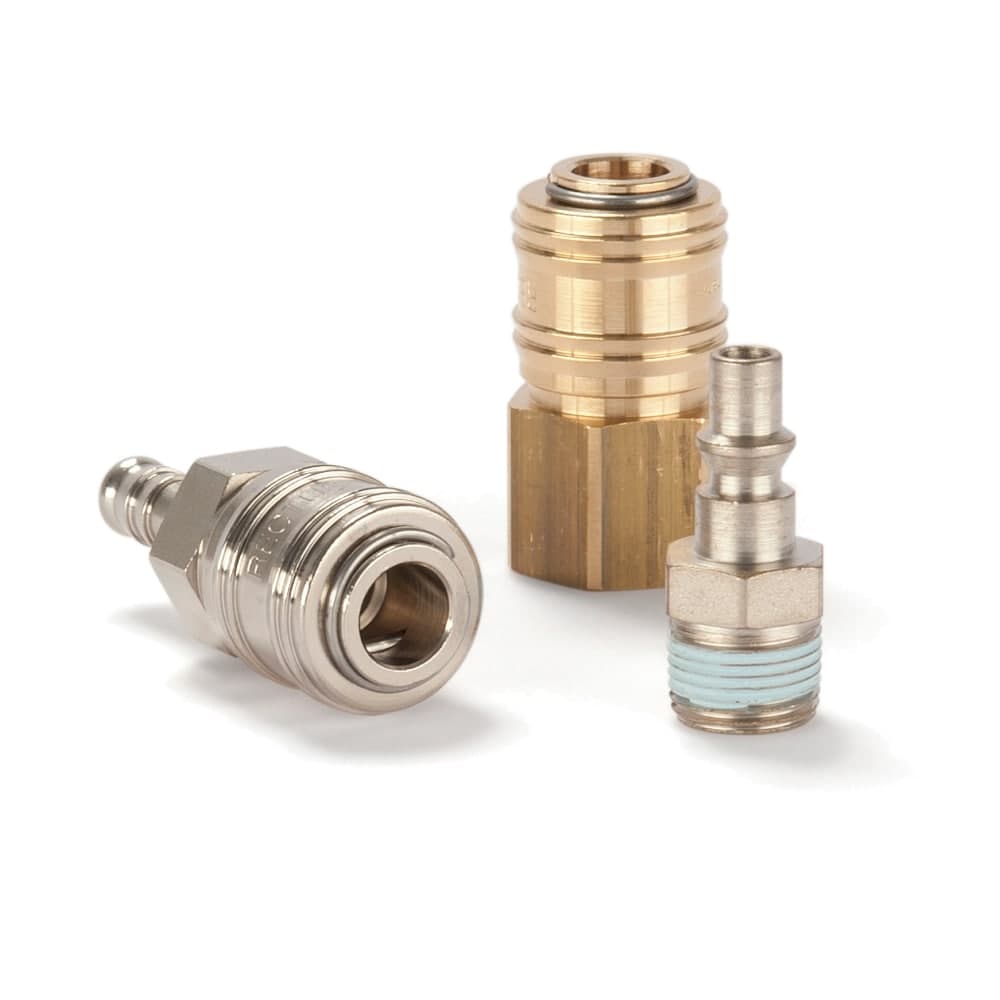

Coupleur rapide avec profil ARO, série 14
Système de connexion rapide avec diamètre nominal 5,5 pour les applications de pneumatique et de gestion des fluides jusqu'à 35 bar. Système de connexion avec profil ARO, typique dans les pays du Benelux, la Suisse et l'Afrique du Sud.
19 références disponibles
| Référence | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | D.I. flexible (mm) | Matériau | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14KAAW13MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | 1/4 |
14KAAW13MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Brass | Oui | 5,5 nom | 560 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | 1/4 |
14KAAW17MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | 3/8 |
14KAAW17MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Brass | Oui | 5,5 nom | 560 L/min | 22 mm | Filetage - parallèle | 43 mm | 35 bar | 3/8 |
14KAAW21MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 22 mm | Filetage - parallèle | 46 mm | 35 bar | 1/2 |
14KAAW21MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Brass | Oui | 5,5 nom | 560 L/min | 22 mm | Filetage - parallèle | 46 mm | 35 bar | 1/2 |
14KAIW13MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | 1/4 |
14KAIW13MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Brass | Oui | 5,5 nom | 560 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | 1/4 |
14KAIW17MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | 3/8 |
14KAIW17MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Brass | Oui | 5,5 nom | 560 L/min | 22 mm | Taraudage - parallèle | 43 mm | 35 bar | 3/8 |
14KAIW21MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 24 mm | Taraudage - parallèle | 46 mm | 35 bar | 1/2 |
14KAIW21MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | S.O. | Brass | Oui | 5,5 nom | 560 L/min | 24 mm | Taraudage - parallèle | 46 mm | 35 bar | 1/2 |
14KATF06MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 6 | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
14KATF06MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 6 | Brass | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
14KATF08MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 8 | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
14KATF08MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 8 | Brass | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
14KATF09MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 9 | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
14KATF10MPX | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 10 | Brass | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
14KATF13MPN | NBR | 25 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | 13 | Laiton nickelé | Oui | 5,5 nom | 560 L/min | 21 mm | Pour Tuyau | 60 mm | 35 bar | na |
Description
Le coupleur rapide série 14 Parker est un coupleur rapide robuste en laiton présentant de nombreuses options de connexion. L'application la plus populaire pour cette série est la technologie d'air comprimé. Elle est également particulièrement adaptée à une utilisation hydraulique grâce à son clapet en laiton.
Le système de connexion est conçu pour une manipulation à une main et la conception de l'embout est optimisée par une plus grande profondeur d'insertion.
L'embout adapté à la série 14 peut être trouvé dans la série 22.
Marchés:
- Machines de construction
- Automobile
Caractéristiques/Avantages:
- Manipulation à une main pour une connexion simple et rapide
- Design du plug optimisé avec une insertion plus profonde
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
