| Référence | Type de commande | Type de contrôle de réglage de pression | Connexion | Type de montage | Mécanisme de verrouillage | Plage de pression (bar) | Type de raccordement | Pression de commutation | Type d'ajustement | Pression de service maximale | Matériau du joint | Poids | Série de produits | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PSB040AF1A | Commande électro-hydraulique | Hexagon socket | Flange | Bride | na | 3-40 | Flange, front face | 3 to 40 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB040AV1A | Commande électro-hydraulique | Hexagon socket | Fitting | Montage sur tuyau | na | 3-40 | Fitting, front face, tube Ø6 | 3 to 40 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB040SF1A | Commande électro-hydraulique | Knob with scale | Flange | Bride | na | 3-40 | Flange, front face | 3 to 40 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB100AF1A | Commande électro-hydraulique | Hexagon socket | Flange | Bride | na | 10-100 | Flange, front face | 10 to 100 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB100AF1AZ | Commande électro-hydraulique | Hexagon socket | Flange | Bride | Cylinder lock | 10-100 | Flange, front face | 10 to 100 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB100AV1A | Commande électro-hydraulique | Hexagon socket | Fitting | Montage sur tuyau | na | 10-100 | Fitting, front face, tube Ø6 | 10 to 100 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB100SF1A | Commande électro-hydraulique | Knob with scale | Flange | Bride | na | 10-100 | Flange, front face | 10 to 100 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB100SV1A | Commande électro-hydraulique | Knob with scale | Fitting | Montage sur tuyau | na | 10-100 | Fitting, front face, tube Ø6 | 10 to 100 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB160AF1A | Commande électro-hydraulique | Hexagon socket | Flange | Bride | na | 10-160 | Flange, front face | 10 to 160 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB160AF1AZ | Commande électro-hydraulique | Hexagon socket | Flange | Bride | Cylinder lock | 10-160 | Flange, front face | 10 to 160 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB160AV1A | Commande électro-hydraulique | Hexagon socket | Fitting | Montage sur tuyau | na | 10-160 | Fitting, front face, tube Ø6 | 10 to 160 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB160SF1A | Commande électro-hydraulique | Knob with scale | Flange | Bride | na | 10-160 | Flange, front face | 10 to 160 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB250AF1A | Commande électro-hydraulique | Hexagon socket | Flange | Bride | na | 20-250 | Flange, front face | 20 to 250 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB250AV1A | Commande électro-hydraulique | Hexagon socket | Fitting | Montage sur tuyau | na | 20-250 | Fitting, front face, tube Ø6 | 20 to 250 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat | |
PSB250SF1A | Commande électro-hydraulique | Knob with scale | Flange | Bride | na | 20-250 | Flange, front face | 20 to 250 bar | Manual switching point | 315 bar | NBR | 1 kg | Pressostat |
Description

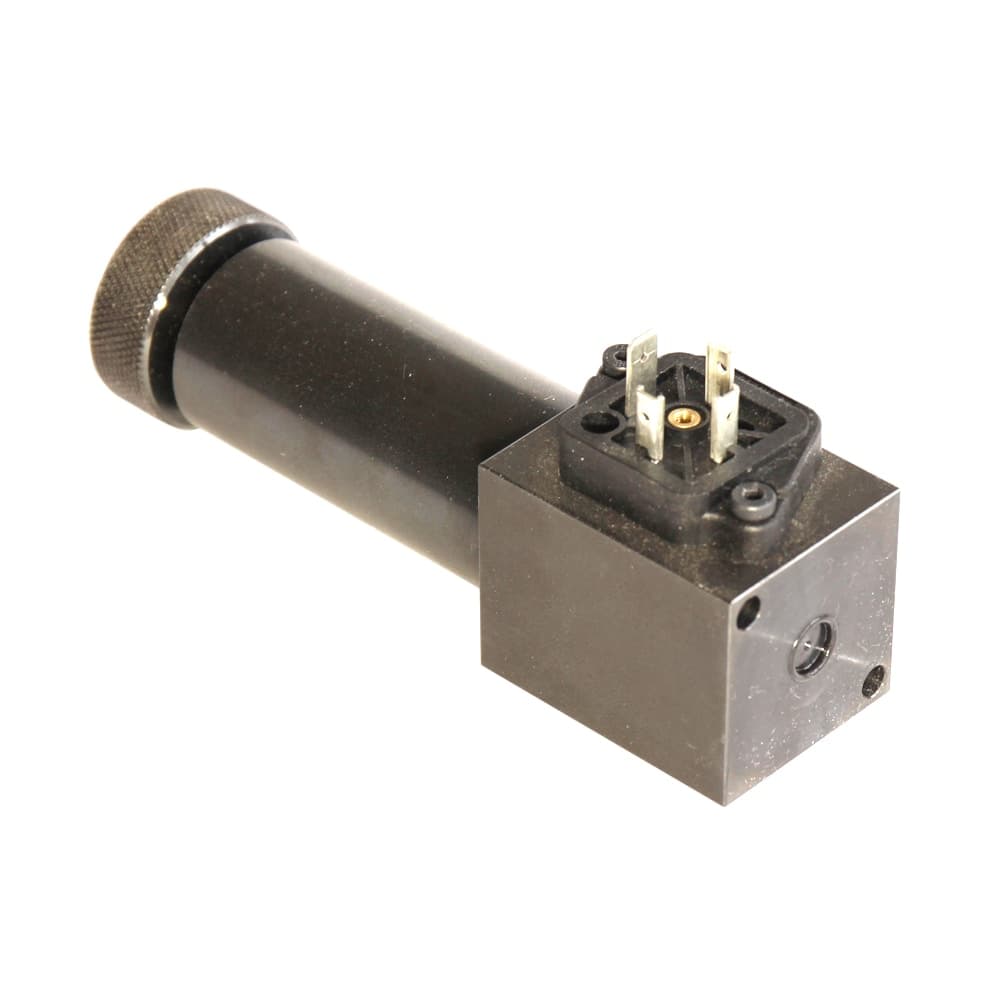

Les pressostats électro-hydrauliques robustes PSB de Parker offrent une flexibilité accrue pour le montage avec les manifolds, les plaques sandwich ou les raccords de conduite directs. Un piston à amortissement hydraulique offre une réponse précise et une durée de vie prolongée. La pression de service maximale de toutes les versions est de 315 bar.
Marchés :
• Industrie
Caractéristiques/Avantages :
• Structure en fonte robuste. Produit robuste et compact, conçu pour une durée de vie prolongée dans des applications exigeantes
• Quatre options de plage de pressions réglables séparément qui permettent à l'opérateur de sélectionner avec précision le réglage de pression souhaité
• Montage sur bride ou tuyau pour une application quasi universelle
• Réglage de sécurité en option qui empêche des réglages inviolables ou non autorisés dans des applications critiques
• Protection électrique de classe IP65 qui préserve l'intégrité contre l'humidité dans des applications de vaporisation ou d'immersion
• Délais de livraison courts pour toutes les versions, pas de nécessité de stockage
Applications :
• Adapté pour les applications hydrauliques générales.
Fonction :
Le piston sur ressort est hydrauliquement amorti. Le modèle PSB offre une hystérésis très précise entre les points de commutation. La pression de service requise est réglée à l'aide d'une vis de calage. Le vérin de verrouillage en option empêche des réglages non autorisés. L'élément électrique est un micro-commutateur doté d'un contact à action rapide. Trois bornes de commutation sont disponibles :
Remarque :
Pour les charges inductives en courant continu, il est conseillé d'utiliser un déchargeur pour prolonger la durée de vie.
