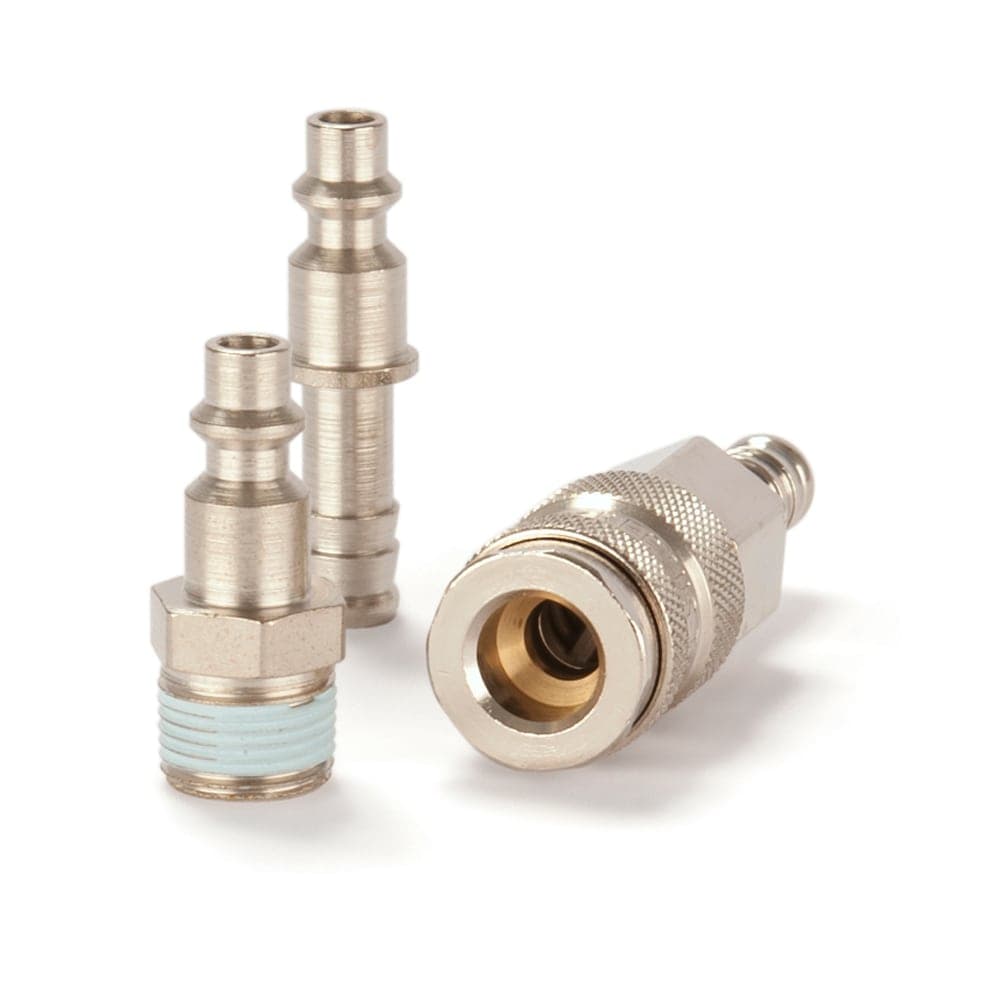

Coupleur rapide Premium avec profil ISO 6150 B, série 23
Système de connexion rapide Premium avec diamètre nominal 5,5 pour les applications de pneumatique et de gestion des fluides jusqu'à 35bar. Système de connexion avec profil ISO 6150 B et en conformité avec la norme US MIL-SPEC 4109.
33 références disponibles
| Référence | Matériau du joint | Diamètre extérieur | Température de service minimale | Température de service maximale | Version | Type | Matériau | Vanne incluse | Diamètre | Débit | Taille hexagonale | Type de raccordement | Longueur | Pression de service maximale | D.I. flexible | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
23KAAK13MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Filetage mâle (conique) | 61 mm | 35 bar | na | 1/4 |
23KAAK17MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Filetage mâle (conique) | 60 mm | 35 bar | na | 3/8 |
23KAAK21MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 22 mm | Filetage mâle (conique) | 61 mm | 35 bar | na | 1/2 |
23KAAW13MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Laiton nickelé | N/A | N/A | N/A | N/A | Filetage - parallèle | N/A | N/A | na | 1/4 |
23KAAW17MPN | N/A | N/A | N/A | N/A | N/A | Embout femelle | Laiton nickelé | N/A | N/A | N/A | N/A | Filetage - parallèle | N/A | N/A | na | 3/8 |
23KAIW13MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Taraudage - parallèle | 56 mm | 35 bar | na | 1/4 |
23KAIW17MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Taraudage - parallèle | 54 mm | 35 bar | na | 3/8 |
23KAIW21MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 24 mm | Taraudage - parallèle | 58 mm | 35 bar | na | 1/2 |
23KATF08MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Pour Tuyau | 74 mm | 35 bar | 8 | na |
23KATF09MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Pour Tuyau | 74 mm | 35 bar | 9 | na |
23KATF13MPN | NBR | 23 mm | -20 °C | 100 °C | Simple obturation | Embout femelle | Laiton nickelé | Oui | 5,5 nom | 900 L/min | 19 mm | Pour Tuyau | 74 mm | 35 bar | 13 | na |
23SFAK10SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 13 mm | Filetage mâle (conique) | 39 mm | 35 bar | na | 1/8 |
23SFAK13SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 14 mm | Filetage mâle (conique) | 42 mm | 35 bar | na | 1/4 |
23SFAK17SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 17 mm | Filetage mâle (conique) | 42 mm | 35 bar | na | 3/8 |
23SFAK21SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 22 mm | Filetage mâle (conique) | 48 mm | 35 bar | na | 1/2 |
23SFAW10SXN | N/A | N/A | N/A | N/A | N/A | Embout mâle | Nickel-plated steel or brass | N/A | N/A | N/A | N/A | Filetage | N/A | N/A | na | 1/8 |
23SFAW13MXX | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Brass | Non | 5,5 nom | 900 L/min | 14 mm | Filetage - parallèle | 42 mm | 35 bar | na | 1/4 |
23SFAW13SXN | N/A | N/A | N/A | N/A | N/A | Embout mâle | Nickel-plated steel or brass | N/A | N/A | N/A | N/A | Filetage | N/A | N/A | na | 1/4 |
23SFAW17MXX | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Brass | Non | 5,5 nom | 900 L/min | 17 mm | Filetage - parallèle | 42 mm | 35 bar | na | 3/8 |
23SFAW17SXN | N/A | N/A | N/A | N/A | N/A | Embout mâle | Nickel-plated steel or brass | N/A | N/A | N/A | N/A | Filetage | N/A | N/A | na | 3/8 |
23SFAW21SXN | N/A | N/A | N/A | N/A | N/A | Embout mâle | Nickel-plated steel or brass | N/A | N/A | N/A | N/A | Filetage | N/A | N/A | na | 1/2 |
23SFIW10SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 14 mm | Taraudage - parallèle | 36 mm | 35 bar | na | 1/8 |
23SFIW13MXX | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Brass | Non | 5,5 nom | 900 L/min | 17 mm | Taraudage - parallèle | 36 mm | 35 bar | na | 1/4 |
23SFIW13SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 17 mm | Taraudage - parallèle | 36 mm | 35 bar | na | 1/4 |
23SFIW17SXN | na | na | -20 °C | 100 °C | Simple obturation | Embout mâle | Acier nickelé | Non | 5,5 nom | 900 L/min | 19 mm | Taraudage - parallèle | 36 mm | 35 bar | na | 3/8 |
Description
Le coupleur rapide Premium série 23 de Parker est un coupleur industriel 1/4" conformément aux normes ISO 6150 B et US MIL-SPEC 4109. Il est particulièrement adapté à une utilisation avec des fluides gazeux dans le secteur industriel.
Le système de connexion est conçu pour une manipulation à une main. Le clapet UltraFlo garantit un débit optimal et une faible perte de charge. Le manchon en acier compense les forces d'oscillation et la grande profondeur d'insertion est garantie par un guide d'embout optimisé.
Marchés:
- Machines de construction
- Automobile
- Industrie aérospatiale
Caractéristiques/Avantages:
- Clapet UltraFlo pour un débit optimal et une faible perte de charge
- Manchon en acier qui compense les forces d'oscillation
- Manipulation à une main pour une connexion simple et rapide
- Système de connexion conforme à la norme ISO 6150 B et US MIL-SPEC 4109
Applications:
- Outils pneumatiques
- Chaînes de fabrication
- Compresseurs d'air
