| Référence | Taille du raccordement 2 | Sens de l'écoulement | Taille du raccordement 1 | Type de raccordement 1 | Débit |
|---|---|---|---|---|---|
7984 04 10 | 4 mm (O.D.) | Supply Version | G 1/8 (Thread) | Male BSPP | 350 NL/MIN |
7984 04 19 | 4 mm (O.D.) | Supply Version | M 5x0.8 (Thread) | Male Metric | 350 NL/MIN |
7984 04 20Obsolète | 5/32 INCH (O.D) | Supply Version | UNF 10-32 (Thread) | Male BSPP | 350 NL/MIN |
7984 06 10 | 6 mm (O.D.) | Supply Version | G 1/8 (Thread) | Male BSPP | 670 NL/MIN |
7984 06 13 | 6 mm (O.D.) | Supply Version | G 1/4 (Thread) | Male BSPP | 670 NL/MIN |
7984 08 10 | 8 mm (O.D.) | Supply Version | G 1/8 (Thread) | Male BSPP | 1080 NL/MIN |
7984 08 13 | 8 mm (O.D.) | Supply Version | G 1/4 (Thread) | Male BSPP | 1080 NL/MIN |
7984 12 21Obsolète | 12 mm (O.D.) | Supply Version | G 1/2 (Thread) | Male BSPP | 2300 NL/MIN |
7985 04 10 | 4 mm (O.D.) | Supply Version | R 1/8 (Thread) | Male BSPT | 350 NL/MIN |
7985 04 11Obsolète | 5/32 INCH (O.D) | Supply Version | NPT 1/8 (Thread) | Male NPT | 350 NL/MIN |
7985 06 10 | 6 mm (O.D.) | Supply Version | R 1/8 (Thread) | Male BSPT | 670 NL/MIN |
7985 06 13 | 6 mm (O.D.) | Supply Version | R 1/4 (Thread) | Male BSPT | 670 NL/MIN |
7985 08 10 | 8 mm (O.D.) | Supply Version | R 1/8 (Thread) | Male BSPT | 1080 NL/MIN |
7985 08 13 | 8 mm (O.D.) | Supply Version | R 1/4 (Thread) | Male BSPT | 1080 NL/MIN |
7985 12 21 | 12 mm (O.D.) | Supply Version | R 1/2 (Thread) | Male BSPT | 2300 NL/MIN |
7985 56 11Obsolète | 1/4 INCH (O.D) | Supply Version | NPT 1/8 (Thread) | Male NPT | n/a |
7985 56 14Obsolète | 1/4 INCH (O.D) | Supply Version | NPT 1/8 (Thread) | Male NPT | n/a |
7985 60 18Obsolète | 3/8 INCH (O.D) | Supply Version | NPT 3/8 (Thread) | Male NPT | n/a |
7994 04 10 | 4 mm (O.D.) | Exhaust Version | G 1/8 (Thread) | Male BSPP | 350 NL/MIN |
7994 04 19 | 4 mm (O.D.) | Exhaust Version | M 5x0.8 (Thread) | Male Metric | 350 NL/MIN |
7994 04 20Obsolète | 5/32 INCH (O.D) | Exhaust Version | UNF 10-32 (Thread) | Male BSPP | 350 NL/MIN |
7994 06 10 | 6 mm (O.D.) | Exhaust Version | G 1/8 (Thread) | Male BSPP | 670 NL/MIN |
7994 06 13 | 6 mm (O.D.) | Exhaust Version | G 1/4 (Thread) | Male BSPP | 670 NL/MIN |
7994 08 10 | 8 mm (O.D.) | Exhaust Version | G 1/8 (Thread) | Male BSPP | 1080 NL/MIN |
7994 08 13 | 8 mm (O.D.) | Exhaust Version | G 1/4 (Thread) | Male BSPP | 1080 NL/MIN |
Description

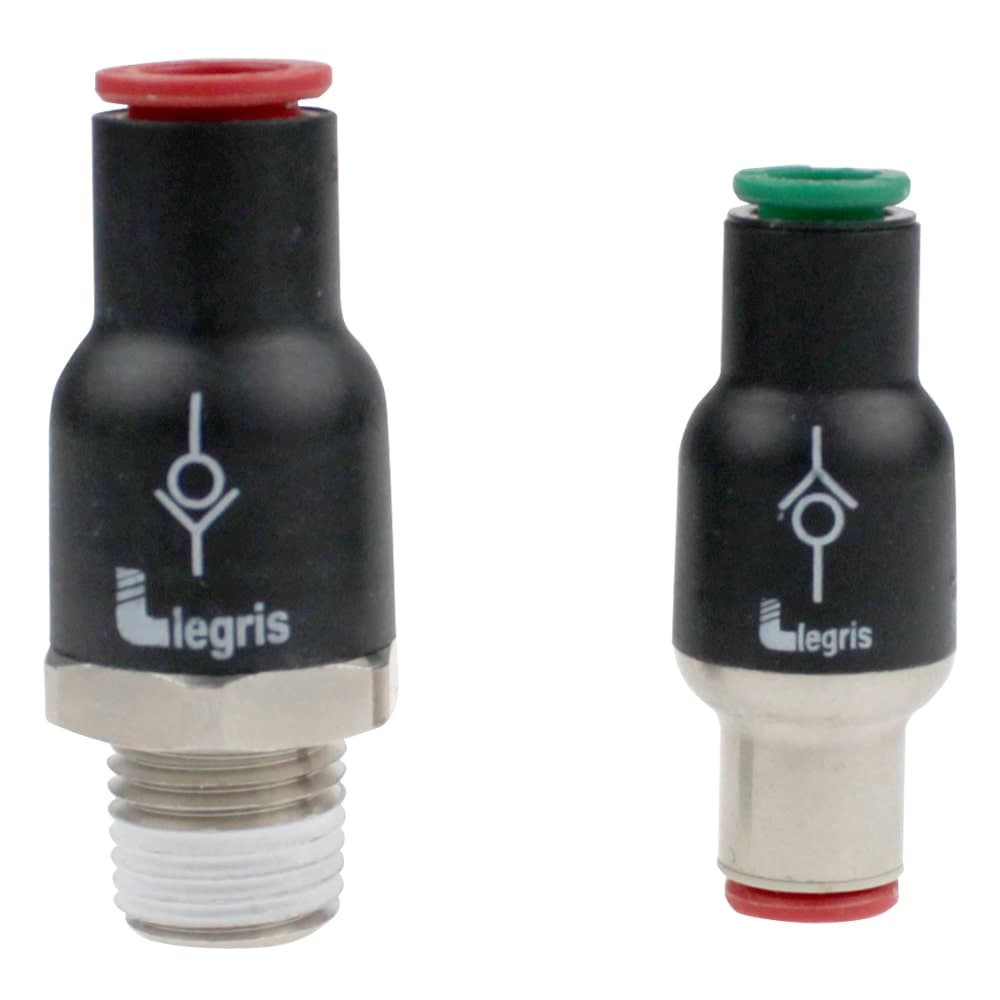

Les clapets anti-retour permettent à l'air comprimé de circuler dans un sens et l'empêchent de circuler dans l'autre. Montés en amont du circuit, ils assurent une protection totale. Avec des codes couleurs différents pour les versions alimentation (vert) et échappement (rouge), vous êtes sûr de ne pas vous tromper. En rendant votre installation plus sûre et plus intuitive, votre coût d'installation est réduit.
Industries :
• Équipements de production industrielle
Caractéristiques/Avantages :
• Variété d'applications
• Large choix de diamètres de 4 à 12 mm
• Connexion push-in : facilité d'utilisation
• Version filetée ou à emboîtement
• Valeur de la pression de fissuration : 0,3 bar
• Compact et léger
• Joints à lèvres pour une meilleure étanchéité
• Résistance aux vibrations
• Durabilité testée et éprouvée selon DI 2006/42/CE.
• Symbole indiquant le sens d'écoulement.
• Codes couleur : Vert : version alimentation / Rouge : version échappement
Applications :
• Processus automobile
• Pneumatique
• Semi-conducteurs
• Emballage
• Équipements de fabrication
Technologies :
• Raccord de fonction
• Clapet anti-retour
• Systèmes pneumatiques
