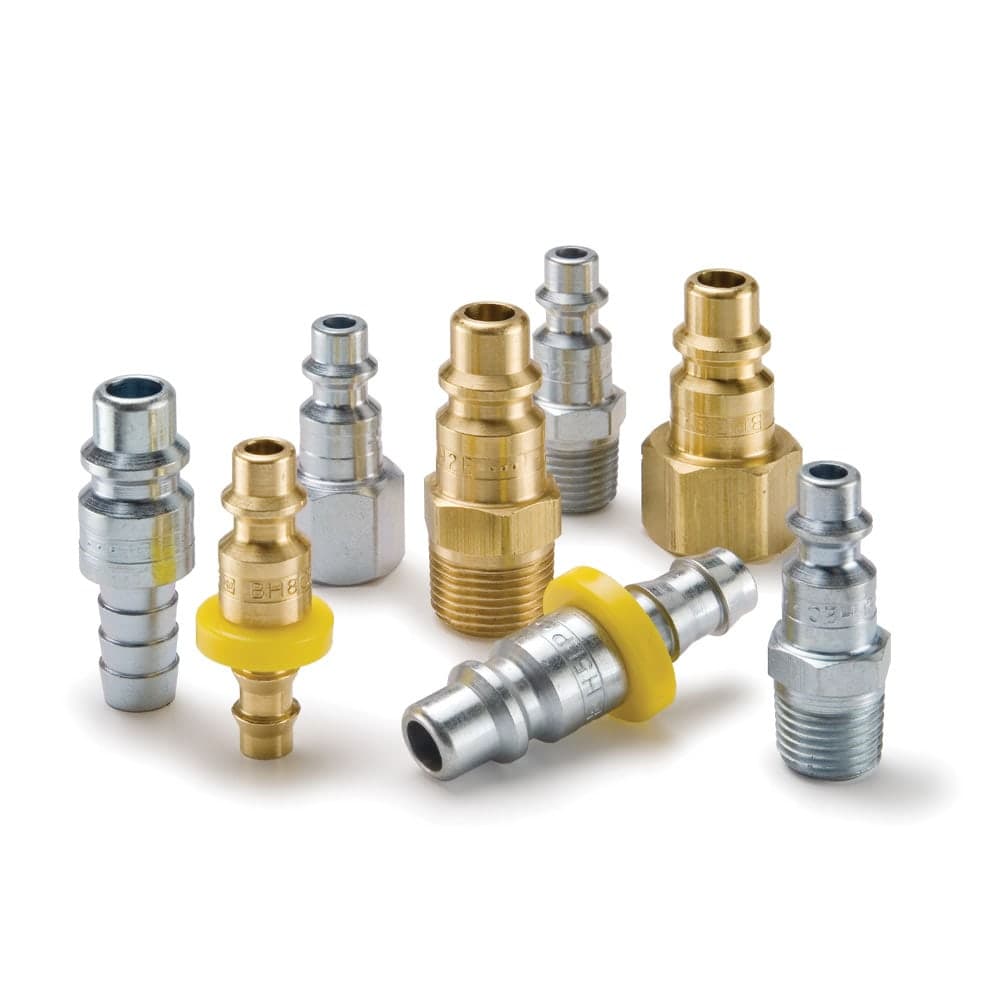

Coupleurs outils et tuyaux pneumatiques (P/air), A-A-59439, MIL-C-4109F, ISO6150-B - Nipples industriels interchangeables
Les nipples et coupleurs rapides pneumatiques à usage général de Parker conviennent à un vaste éventail d'applications dont les conduites de fluide ou d'air basse pression requièrent une connexion et une déconnexion rapides et faciles.
58 références disponibles
| Référence | Type de vanne | FluideMédia | Style de filetage | Demi-accouplement | D.I. flexible raccordement (po) | Type de raccordement | Spécifications respectées | Taille du corps (po) | Type de placage | Pression de service maximale | Matériau du corps | Taille du filetage du raccordement (po) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
BH2C | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | s/o | 300 psi | Brass | 1/4 - 18 |
BH2E | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | s/o | 300 psi | Brass | 3/8 - 18 |
BH2F | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/2 | s/o | 300 psi | Brass | 1/2 - 14 |
BH2G | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/4 | s/o | 300 psi | Brass | 3/4 - 14 |
BH3C | Sans clapet | Fluides basse pression et air comprimé | Female | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | s/o | 300 psi | Brass | 1/4 - 18 |
BH3E | Sans clapet | Fluides basse pression et air comprimé | Female | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | s/o | 300 psi | Brass | 3/8 - 18 |
BH3F | Sans clapet | Fluides basse pression et air comprimé | Female | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/2 | s/o | 300 psi | Brass | 1/2 - 14 |
BH5G | Sans clapet | Fluides basse pression et air comprimé | na | Coupleur mâle | 3/4 | Pour Tuyau | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/4 | s/o | 300 psi | Brass | na |
BH8CP | Sans clapet | Fluides basse pression et air comprimé | na | Coupleur mâle | 1/4 | Push-Lok hose barb | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | s/o | 300 psi | Brass | na |
H00E | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/8 - 27 |
H0C | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/8 - 27 |
H0E | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/4 - 18 |
H0F | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/2 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 3/8 - 18 |
H1C | Sans clapet | Fluides basse pression et air comprimé | Female | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/8 - 27 |
H1E | Sans clapet | Fluides basse pression et air comprimé | Female | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/4 - 18 |
H1F | Sans clapet | Fluides basse pression et air comprimé | Female | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/2 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 3/8 - 18 |
H2C | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/4 - 18 |
H2C-E | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 3/8 - 18 |
H2E | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 3/8 - 18 |
H2E-F | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/8" | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/2 - 14 |
H2F | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/2 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/2 - 14 |
H2F-G | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 1/2 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 3/4 - 14 |
H2G | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 3/4 - 14 |
H2G-F | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1/2 - 14 |
H2G-J | Sans clapet | Fluides basse pression et air comprimé | Male | Coupleur mâle | na | NPTF | A-A-59439 (MIL-C-4109F, ISO 6150-B) | 3/4 | Zinc avec traitement au chromate trivalent | 300 psi | Steel | 1 - 11 1/2 |
Description
Les nipples interchangeables à usage industriel (pneumatique, air) se raccordent aux coupleurs des séries 20, 30, HF, Universal et E-z-mate de Parker. Ces connecteurs de flexibles d'air ne sont pas équipés de clapets et respectent les normes A-A-59439 (MIL-C-4109F, ISO 6150-B) afin de pouvoir être remplacés par d'autres produits conçus dans le monde entier selon les mêmes exigences. Les nipples pneumatiques en acier de Parker disposent de points d'usure renforcés et des zones porteuses pour une résistance accrue. Les nipples sont disponibles dans différents matériaux et tailles, ainsi qu'avec différents types d'extrémités.
Caractéristiques techniques :
• Dimensions : 1/4"à 3/4
• Matériaux :Laiton, acier, acier inoxydable 303
• Embouts d'orifice : NPTF femelle, NPTF mâle, raccord cannelé standard,
raccord cannelé Push-Lok
Marchés :
• Industrie
• Construction
• Entretien et réparation auto
• Automatisation d'usines
Caractéristiques/avantages :
Les nipples disposent de points d'usure et de zones porteuses renforcés pour une durée de vie prolongée
• Les nipples sans clapet se raccordent aux coupleurs à clapet pour une connexion à simple obturation
• Conforme aux normes A-A-59439 (MIL-C-4109F, ISO 6150-B) pour permettre leur remplacement avec des produits du monde entier
Applications :
• Compresseurs d'air
• Outils et flexibles pneumatiques
• Conduites d'eau
• Pistolets graisseurs
• Équipement de nettoyage
• Applicateurs de peinture
• Canalisations d'air descendantes
• Pistolets à air comprimé
