| Référence | Type de raccordement 2 | Taille du raccordement 2 | Sens de l'écoulement | Taille du raccordement 1 | Type de raccordement 1 | Longueur |
|---|---|---|---|---|---|---|
7930 10 10 | Female BSPP | G 1/8 (Thread) | Exhaust Version | G 1/8 (Thread) | Female BSPP | 45 MM |
7930 13 13 | Female BSPP | G 1/4 (Thread) | Exhaust Version | G 1/4 (Thread) | Female BSPP | 54 mm |
7930 17 17 | Female BSPP | G 3/8 (Thread) | Exhaust Version | G 3/8 (Thread) | Female BSPP | 61.5 MM |
7930 19 19 | Female Metric | M5x0,8 (Thread) | Exhaust Version | M5x0,8 (Thread) | Female Metric | 49 MM |
7930 21 21 | Female BSPP | G 1/2 (Thread) | Exhaust Version | G 1/2 (Thread) | Female BSPP | 73 MM |
7932 10 10 | Male BSPP | G 1/8 (Thread) | Exhaust Version | G 1/8 (Thread) | Female BSPP | 515 mm |
7932 13 13 | Male BSPP | G 1/4 (Thread) | Exhaust Version | G 1/4 (Thread) | Female BSPP | 61.5 MM |
Description

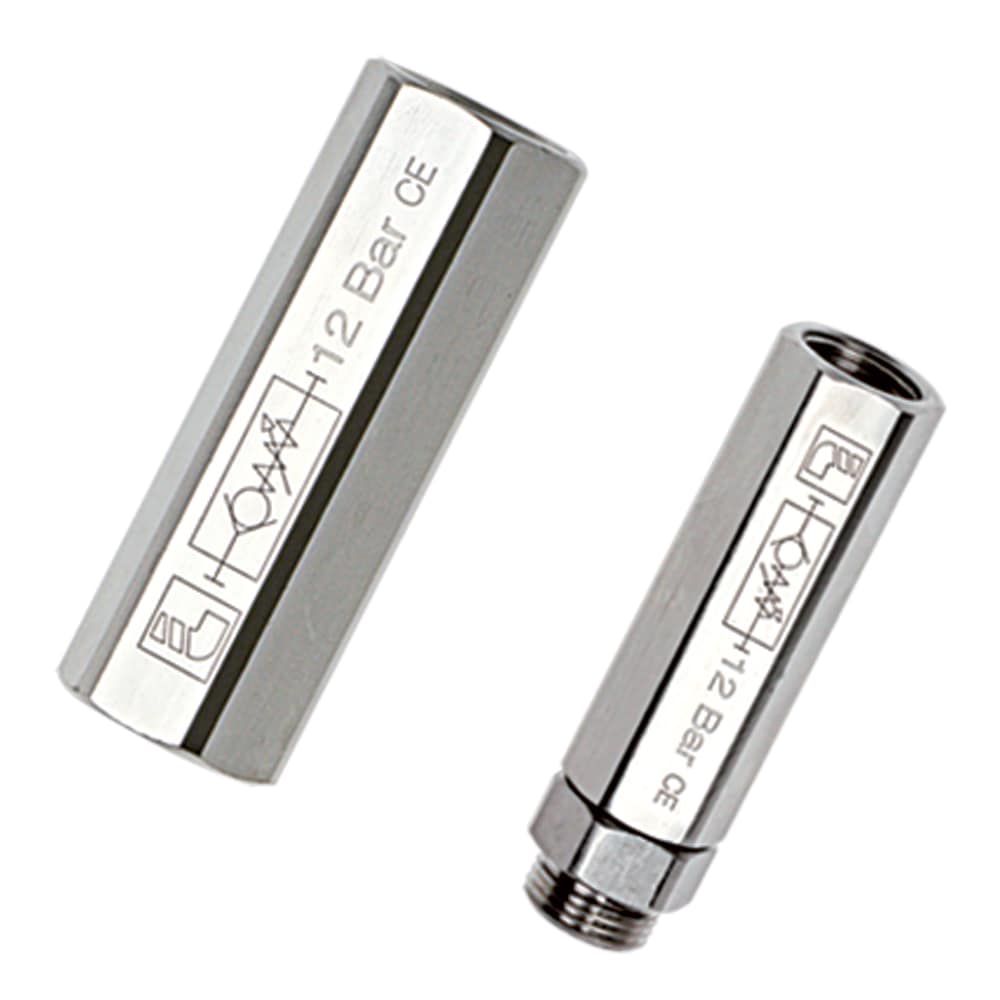

Ces clapets, adaptés aux environnements sévères, assurent le passage de l’air comprimé dans un sens et le bloquent dans l’autre.
Ce produit intègre un réglage très fin de la pression d’ouverture pour plus de flexibilité.
Caractéristiques/Avantages :
- Robustesse
• Excellente résistance à l’abrasion et à la corrosion
• Adapté à l’industrie agroalimentaire
- Gestion optimisée
• Un seul clapet pour plusieurs réglages
• Limitation du nombre de références
• Souplesse d’utilisation
- Protection & sécurité
• Maintien de la pression en aval en cas de chute de pression en amont
• Conception avec écrou de blocage sécurisant le réglage initial, lors :
• de vibrations
• d’utilisations intensives
• de manipulations involontaires
• Réglage et blocage du seuil d’ouverture du clapet par deux clés à 6 pans différentes interdisant tout déréglage intempestif
• Formes extérieures lisses facilitant le nettoyage in situ
• Garantie du débit maximal sans variation quel que soit le réglage du seuil d’ouverture du clapet
Marchés :
• Imprimerie
• Machines-outils
• Agroalimentaire
• Pétrochimie
• Textile
• Process automobile
• Chimie
Applications:
• Protection des circuits pneumatiques
• Adapté à l'air comprimé dans les environements sévères
Technologies:
• Raccord à fonction
• Système pneumatique
• Raccord pneumatique
• Valve de régulation
• Clapet régulateur de pression
Charactéristiques techniques :
• Fluides : Air comprimé
• Materiaux : Laiton, laiton nickelé chimique, laiton nickelé chimique FDA, NBR, acier inoxydable, FKM
• Pression : 0 à 12 bar
• Température d'utilisation : -20°C à +80°C
Règlementations :
• DI : 2002/95/CE (RoHS)
• RG : composants externes : 21CFR (FDA) (joint : § 177.2600, nickel : §184.1537, graisse : NSF H1)
• RG : 1935/2004 (écoulement surface externe = 0,02 litre par heure)
• DI : 2006/42/CE (surface externe Ra < 0.8 µm)
• RG : 1907/2006 (REACH)
Types produit :
• Clapet anti-retour réglable double femelle BSPP et métrique
• Clapet anti-retour réglable admission mâle/femelle BSPP
• Clapet anti-retour réglable échappement mâle/femelle BSPP
