| Référence | Plage de régulation de pression | Mécanisme de réglage | Pression nominale d'admission maximale | Débit | Matériau du joint |
|---|---|---|---|---|---|
A04H3HZN | 145-3000 PSI, 10-210 BAR | Screw | 6000 PSI, 420 BAR | 50 GAL/MIN, 190 L/MIN | Nitrile |
A04H3PZN | 145-6000 PSI, 10-420 BAR | Screw | 6000 PSI, 420 BAR | 50 GAL/MIN, 190 L/MIN | Nitrile |
A06H3HZN | 145-3000 PSI, 10-210 BAR | Screw | 6000 PSI, 420 BAR | 106 GAL/MIN, 400 L/MIN | Nitrile |
A06H3PZN | 145-6000 PSI, 10-420 BAR | Screw | 6000 PSI, 420 BAR | 106 GAL/MIN, 400 L/MIN | Nitrile |
RAH101VF10 | 100-1000 PSI, 6.9-69 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VF10N | 100-1000 PSI, 6.9-69 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VF10V | 100-1000 PSI, 6.9-69 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
RAH101VF20 | 200-2000 PSI, 13.8-138 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VF20N | 200-2000 PSI, 13.8-138 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VF20V | 200-2000 PSI, 13.8-138 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
RAH101VF30 | 300-3000 PSI, 20.7-210 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VF30N | 300-3000 PSI, 20.7-210 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VF30V | 300-3000 PSI, 20.7-210 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
RAH101VF50 | 500-5000 PSI, 34.5-350 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VF50N | 500-5000 PSI, 34.5-350 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VF50V | 500-5000 PSI, 34.5-350 BAR | Fixed | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
RAH101VK10 | 100-1000 PSI, 6.9-69 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VK10N | 100-1000 PSI, 6.9-69 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VK10V | 100-1000 PSI, 6.9-69 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
RAH101VK20 | 200-2000 PSI, 13.8-138 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VK20N | 200-2000 PSI, 13.8-138 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VK20V | 200-2000 PSI, 13.8-138 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
RAH101VK30 | 300-3000 PSI, 20.7-210 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | D-Ring (Standard) |
RAH101VK30N | 300-3000 PSI, 20.7-210 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Nitrile |
RAH101VK30V | 300-3000 PSI, 20.7-210 BAR | Knob | 5500 PSI, 380 BAR | 18 GAL/MIN, 68 L/MIN | Fluorocarbon |
Description

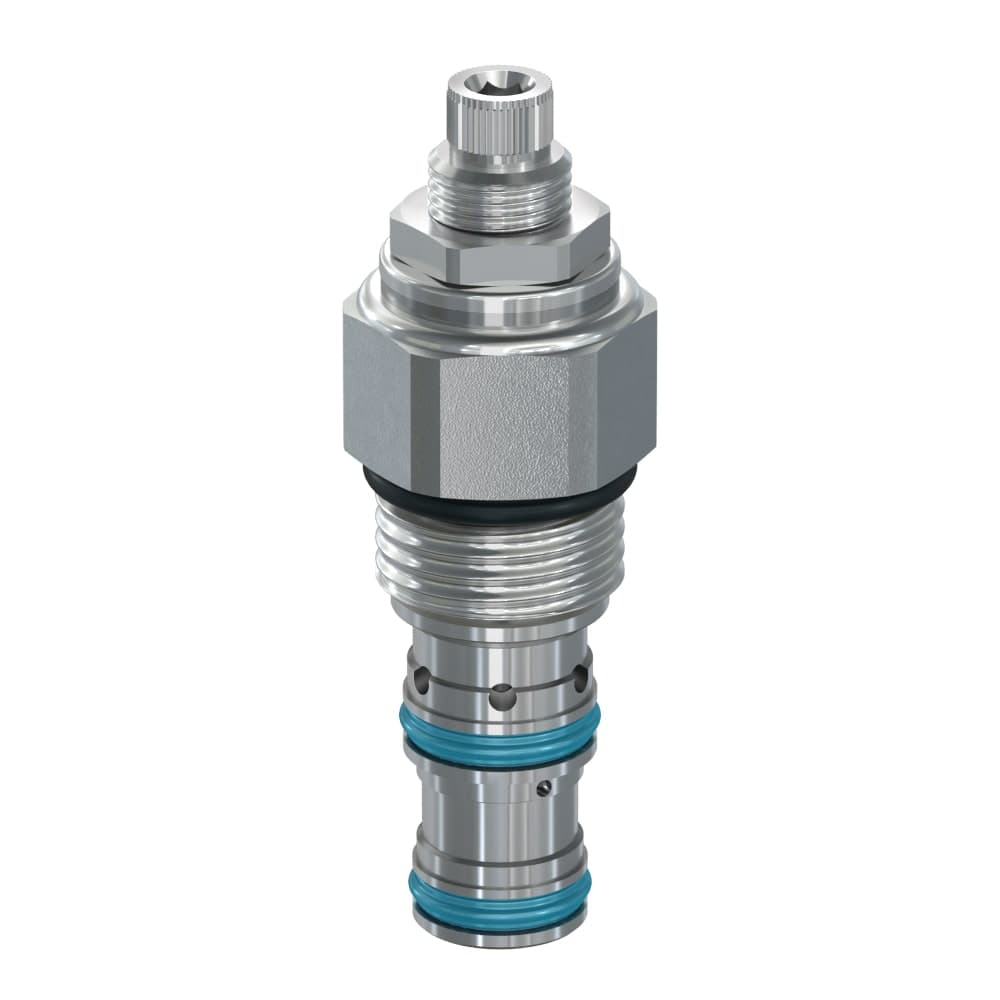

Les soupapes de décharge autopilotées avec drainage de Parker offrent des performances précises et fiables aux circuits hydrauliques qui requièrent plusieurs réglages de pression ou une soupape pilotée avec commande à distance. Ces soupapes sont compatibles avec des systèmes hydrauliques dont la pression atteint 420 bar (6 000 psi) et le débit 400 l/min (106 g/min) et ne sont pas vraiment sensibles à la fuite inhérente à la conception du tiroir. Les soupapes de décharge autopilotées avec drainage de Parker sont conçues pour des applications de mise à vide ou commandées à distance et peuvent être utilisées partout au sein des marchés industriels et hydrauliques mobiles, tels que les presses, les bridages et les circuits de levage.
Marchés :
• Secteurs industriels divers
• Divers fabrication
• Divers mobile
Caractéristiques/avantages :
• Débit élevé
• Filtre de débit pilote de 250 microns intégré
• Parties externes galvanisées
• Haute précision-Conception pilotée
• Pièces de mise à la terre durcies, précises, pour une plus grande durabilité
• Taille compacte pour les espaces réduits
Applications :
• Décharge de pompe
• Circuit de presse ou de verrouillage
• Commande à distance
• Mise à vide
Informations techniques supplémentaires :
Les soupapes de décharge à drainage sont des régulateurs de pression autopilotés de type à tiroir.À l'instar des autres soupapes de décharge autopilotées, les soupapes à drainage disposent d'une chambre à ressort de pilotage principal, ainsi qu'une chambre à ressort de rappel, toutes deux séparées par un orifice de pilotage.L'ajustement interne permet de contrôler le réglage du ressort de pilotage principal.Lorsque la pression du système dépasse la valeur définie du pilote principal, le siège de pilotage se soulève pour ouvrir le tiroir et laisser circuler le débit.Le clapet est équipé d'une chambre isolée drainée et reliée à la chambre du ressort de rappel, ce qui rend ce système unique.Cette configuration permet au clapet de s'ouvrir à une pression inférieure à la pression définie pour le ressort principal.
Le concepteur de circuit a la possibilité d'utiliser une ou plusieurs valves de commande externe afin de définir la pression de service du ressort de rappel qui maintient le clapet en position fermée.Il s'agit d'une solution idéale pour les applications qui requièrent des réglages de pression variables en fonctionnement normal.
Cependant, il convient de tenir compte du facteur de fuite dès lorsque l'on utilise une soupape de décharge autopilotée de type tiroir, car le tiroir présente, de façon inhérente, une petite fuite.
