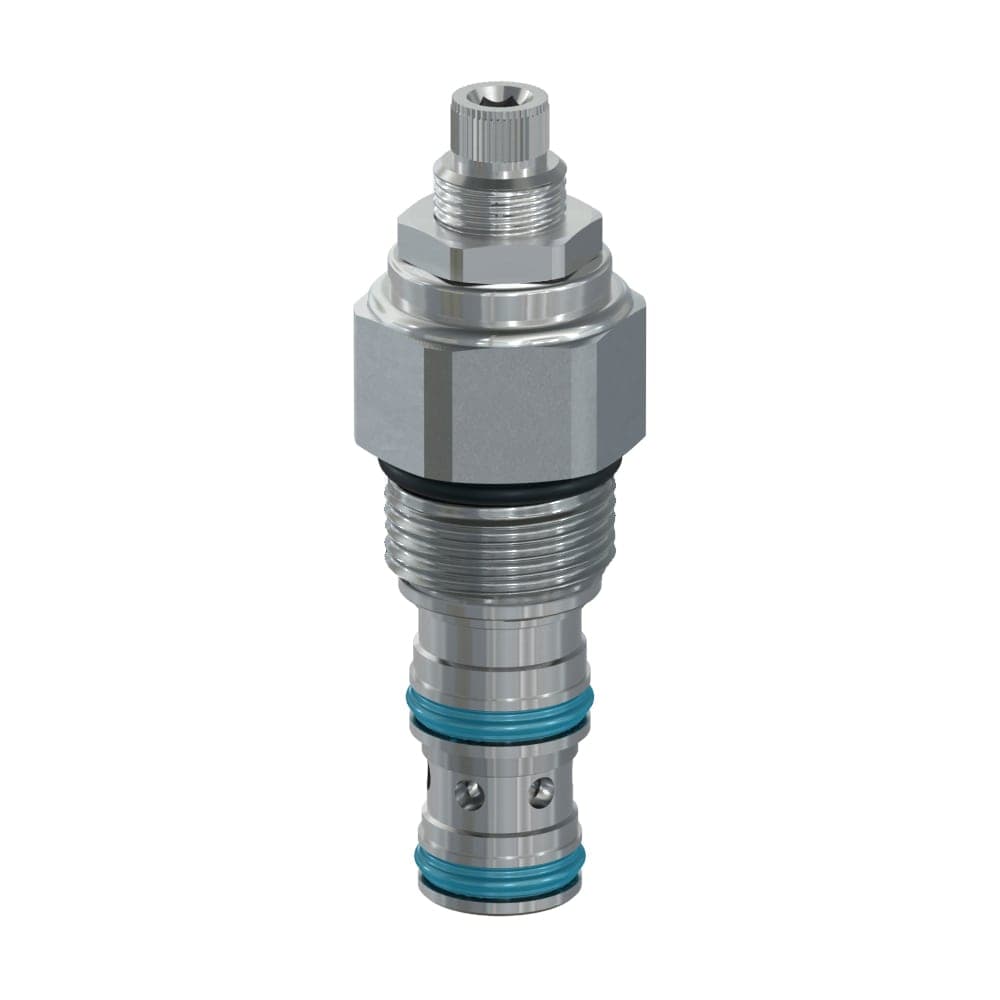

Soupapes de séquence pilotées

Description

La sélection de soupapes de séquence autopilotées de Parker offre une stabilité supérieure et est conçue pour les applications de séquençage à des pressions de l'ordre de 380 bar (5 500 psi) et des débits atteignant 152 l/min (40 g/min), dans de multiples tailles. La variété de styles de réglage de la pression et de commandes de pilotage ou de purge fait de ces soupapes une solution idéale pour commander plusieurs sections de circuit soumises à différentes pressions. Les valves normalement ouvertes et normalement fermées sont disponibles en version à 2 voies et 2 positions et peuvent être équipées d'un drainage interne ou externe selon les besoins de l'application. Ces soupapes de séquence pilotées sont destinées aux circuits de verrouillage ou aux systèmes montée/descente au sein des marchés mobiles et industriels.

Marchés :
• Agriculture
• Construction
• Gestion des matériaux
• Secteurs industriels divers
• Divers fabrication
• Divers mobile

Caractéristiques/avantages :
• Pression et débit élevés
• Protections internes visant à protéger le ressort pilote
• Conceptions compactes
• Pièces de mise à la terre durcies, précises, pour une plus grande durabilité
• Parties externes galvanisées

Applications :
• Circuits de vidange
• Systèmes montée/descente
• Applications de séquençage

Informations techniques supplémentaires :
Les soupapes de séquence autopilotées SVH081, SVH101 et SVH161 sont à drainage externe et à pilotage interne.Les trois versions sont des valves de types tiroir normalement fermées qui empêchent la circulation du flux jusqu'à ce que la pression définie soit atteinte.Lorsque la pression d'entrée dépasse la valeur de séquence, le pilote commande l'ouverture de la vanne afin de laisser le débit s'écouler en aval jusqu'à une fonction secondaire.Un orifice de drainage externe directement relié au réservoir offre la garantie que la pression en aval n'affecte pas le réglage de la pression.Parmi les applications types figurent le verrouillage, le déverrouillage et le déchargement, car elles exigent de respecter un ordre d'action précis.

Les modèles SVH102 et SVH162 sont des soupapes de séquence à pilotage externe et à drainage interne.Tous deux sont normalement fermés, empêchant le flux de circuler lorsque la pression de pilotage est inférieure à la pression définie.Lorsque la pression de pilotage externe dépasse la pression définie, le clapet s'ouvre pour laisser le débit circuler en aval.La contre-pression de l'orifice en aval s'additionne à la pression définie en raison de la conception à drain interne. Il est donc d'usage de relier l'orifice séquencé au réservoir.Les systèmes de déchargement de pompe haute-basse pression sont une application courante.

Le système SVCH101 est une valve montage en ligne qui combine une soupape de séquence à pilotage interne et drainage externe ainci qu'un clapet de retour du débit.Une soupape de séquence SVH101 et un clapet anti-retour CVH103 sont intégrés dans un même corps avec orifices SAE-8 et d'un orifice de drain SAE-6.
