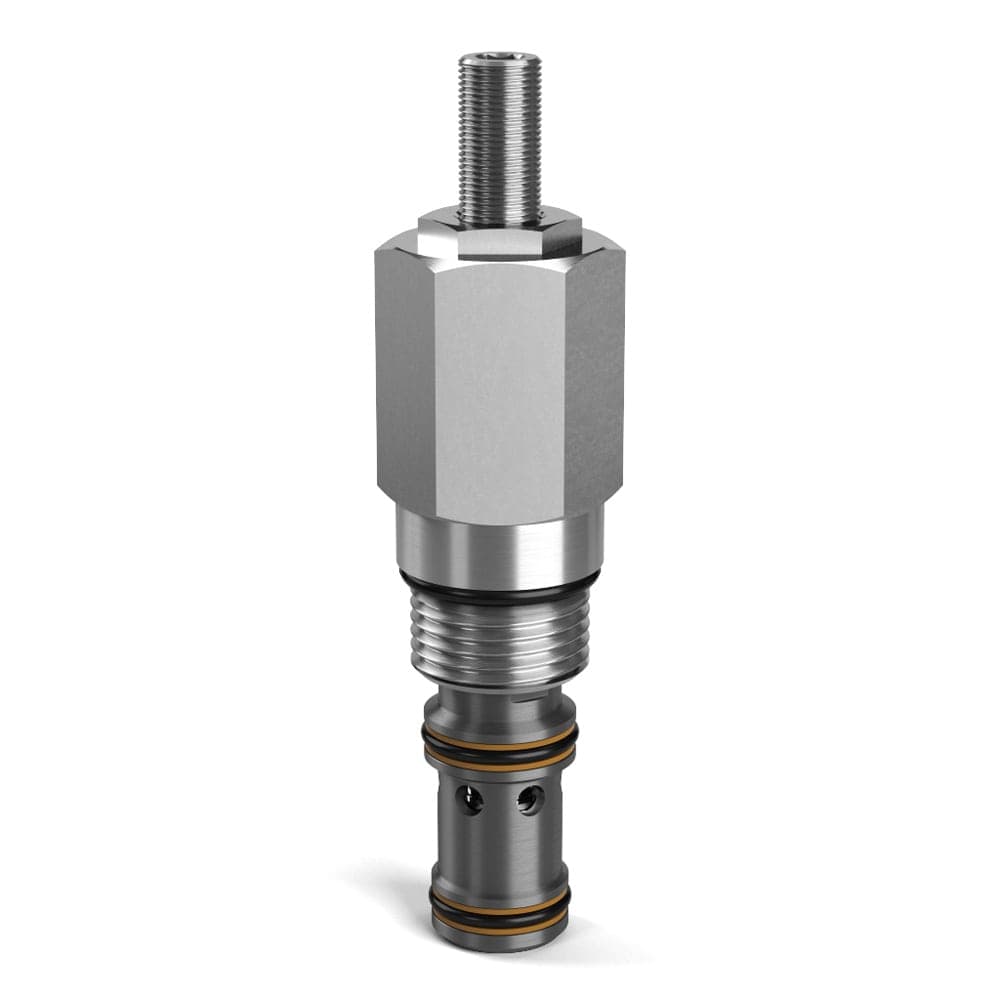

Soupapes de séquence pilotées avec clapet anti retour
Ces soupapes combinent deux fonctions dans une seule cartouche, permettant de gagner de la place, de réduire le nombre de composants et la complexité des blocs forés. Elles supportent des débits de 70 l/m et des pressions de 420 bar.
1 références disponibles
| Référence | Plage de régulation de pression | Mécanisme de réglage | Débit | Matériau du joint |
|---|---|---|---|---|
B04D3PZN | 145-6000 PSI, 10-420 BAR | Screw | 18.5 GAL/MIN, 70 L/MIN | Nitrile |
Description
Les soupapes de séquence autopilotées de Parker dotées d'un clapet anti retour intégré réduisent la place du manifold, la complexité et le nombre de composants du système hydraulique. Ces modèles supportent des pressions de l'ordre de 420 bar (6 000 psi) et des débits atteignant 70 l/min (18,5 g/min) et permettent d'utiliser de multiples fonctions à double effet à partir d'un seul distributeur. Les soupapes de séquence autopilotées de Parker dotées d'un clapet d'inversion de flux intégré se prêtent à différentes applications, mais sont idéales pour la commande de charge et les applications de verrouillage ou de presse au sein des marchés mobiles et industriels.
Marchés :
• Secteurs industriels divers
• Divers fabrication
• Divers mobile
Caractéristiques/avantages :
• Haute pression et capacité de flux
• Écran intégré 250 microns
• Pièces de mise à la terre durcies, précises, pour une plus grande durabilité
• Parties externes galvanisées
Applications :
• Colliers
• Retenue de charge
• Commande d'actionneur
• Commande de moteur
Informations techniques supplémentaires :
Le modèle B04D3 est une soupape de séquence à pilotage interne et purge externe dotée d'un clapet anti retour.Lorsque la pression est inférieure à la pression de séquence, le clapet est normalement fermé.Une fois que la pression définie est atteinte, le pilotage interne ouvre la valve, laissant le débit circuler jusqu'à une branche secondaire du circuit.Le débit de la branche secondaire peut circuler librement jusqu'à la branche primaire par le clapet anti retour.Le drain externe doit être reliée directement au réservoir pour éviter que la pression en aval ne s'additionne à la pression de séquence définie.Deux plages de pression réglable sont proposées de série correspondant à une pression de service maximale de 3 000 ou 6 000 psi et chaque version supporte des débits atteignant 32 g/min.Réglage par vis, molettes et options de réglage inviolable disponibles.
En combinant une fonction de séquence et un clapet anti retour dans une seule cartouche de taille 10, ce système réduit la place du manifold, ainsi que la complexité et le nombre de composants du système hydraulique.Le clapet anti retour intégré réduit les perçages internes et permet d'utiliser différentes fonctions à double effet à partir d'un seul distributeur.La flexibilité de la conception du modèle B04D3 Parker permet de l'utiliser dans de nombreuses applications, telles que :blocage et perçage, machines-outils, presses, unités d'alimentation, manutention des matériaux, construction et agriculture.
