| Référence | Température de service minimale | Quantité par boîte | Température de service maximale | Forme | FluideMédia | Style de filetage raccordement 1 | Diamètre nominal (DN) | Dimension filetage raccordement 1 (métrique) | Spécifications respectées | Pression de service maximale | Matériau du corps | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
7970 10 10 | -10 °C | 10 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | BSPP | na | G1/8 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,084 kg |
7970 13 13 | -10 °C | 10 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | BSPP | na | G1/4 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,148 kg |
7970 17 17 | -10 °C | 5 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | BSPP | na | G3/8 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,153 kg |
7970 19 19 | -10 °C | 10 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | Métrique | na | M5x0,8 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,029 kg |
7970 21 21 | -10 °C | 5 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | BSPP | na | G1/2 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,316 kg |
7970 27 27 | -10 °C | 1 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | BSPP | na | G3/4 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,449 kg |
7970 34 34 | -10 °C | 1 | 70 °C | Vanne à purge rapide équerre femelle | Air comprimé | BSPP | na | G1 | DI: 2002/95/CE (RoHS), RG: 1907/2006 (REACH), DI: 97/23/CE (PED) | 10 barg | LAITON NICKELE | 0,531 kg |
Description

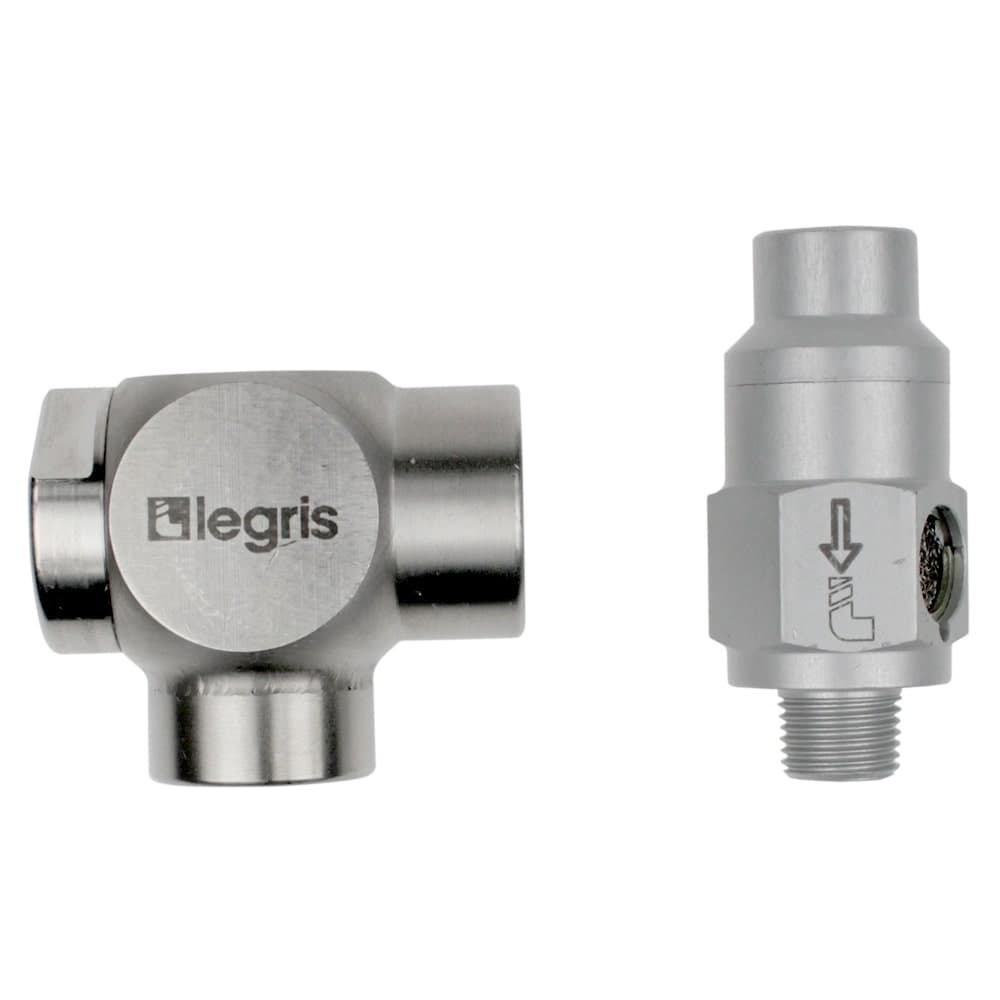

La gamme complète de vannes à purge rapide métalliques est proposée en laiton nickelé, aluminium et acier inoxydable. Ces vannes augmentent la vitesse de retour du vérin en faisant passer l’échappement directement à l’atmosphère.
Caractéristiques/Avantages :
- Gain de temps & compacité
• Réduction des temps de cycle : vitesse de retour augmentée
• Dimensions optimisées pour un encombrement mimimum
• Silencieux d’échappement intégré sur certains modèles
• Excellente capacité d’échappement
• Robustesse
- Laiton nickelé ou acier inoxydable
• Idéal pour les applications en environnement contraignant
• Orientation au choix
• Modularité de l’implantation et du choix du silencieux
• Conçu sans zones de rétention pour optimiser les lavages fréquents (acier inoxydable)
- Aluminium
• Protection des personnes grâce au faible niveau sonore
• Robustesse et légèreté
• Intégration du silencieux pour plus de compacité
Marchés :
• Robotique
• Convoyeurs
• Textile
• Plasturgie
• Imprimerie
• Air comprimé
• Conditionnement
Applications:
• Augmentation vitesse de retour du vérin pneumatique
Technologies:
• Raccord à fonction
• Vanne à purge rapide
• Systèmes pneumatiques
Charactéristiques techniques :
• Fluides : Air comprimé
• Materiaux : Elastomère polyuréthane, polyuréthane, laiton nickelé, aluminium anodisé, acier inoxydable
• Pression : 7970 : 0,7 à 10 bar // 7971 et 7899 : 2 à 10 bar
• Température d'utilisation : 7970 : -20°C à +70°C // 7971 : -10°C à +70°C // 7899 : Filetages G1/8 et G1/4 : -10°C à +120°C - Filetages G3/8 à G1 : -20°C à +180°C
Règlementations :
• DI : 2002/95/CE (RoHS)
• RG : 1907/2006 (REACH)
• DI : 97/23/CE (PED)
Types produit :
• Vanne à purge rapide équerre femelle BSPP et métrique
• Vanne à purge rapide droite mâle BSPT/femelle BSPP
• Vanne à purge rapide droite femelle BSPP
