| Référence | Pression de tarage | Pression nominale d'admission maximale | Débit | Matériau du joint |
|---|---|---|---|---|
CVH021 | 0 PSI, 0 BAR | 5000 PSI, 350 BAR | 1 GAL/MIN, 3.8 L/MIN | Fluorocarbon |
D1A060-1.0N | 15 PSI, 1 BAR | 6000 PSI, 420 BAR | 38 GAL/MIN, 145 L/MIN | Nitrile |
D1A060-2.0N | 30 PSI, 2 BAR | 6000 PSI, 420 BAR | 38 GAL/MIN, 145 L/MIN | Nitrile |
D1A060-3.0N | 45 PSI, 3 BAR | 6000 PSI, 420 BAR | 38 GAL/MIN, 145 L/MIN | Nitrile |
D1B125-0.1N | 1.5 PSI, 0.1 BAR | 6000 PSI, 420 BAR | 132 GAL/MIN, 500 L/MIN | Nitrile |
D1B125-0.2N | 3 PSI, 0.2 BAR | 6000 PSI, 420 BAR | 132 GAL/MIN, 500 L/MIN | Nitrile |
D1B125-1.0N | 15 PSI, 1 BAR | 6000 PSI, 420 BAR | 132 GAL/MIN, 500 L/MIN | Nitrile |
D1B125-2.0N | 30 PSI, 2 BAR | 6000 PSI, 420 BAR | 132 GAL/MIN, 500 L/MIN | Nitrile |
D1B125-3.0N | 45 PSI, 3 BAR | 6000 PSI, 420 BAR | 132 GAL/MIN, 500 L/MIN | Nitrile |
D1B125-5.0N | 72 PSI, 5 BAR | 6000 PSI, 420 BAR | 132 GAL/MIN, 500 L/MIN | Nitrile |
Description

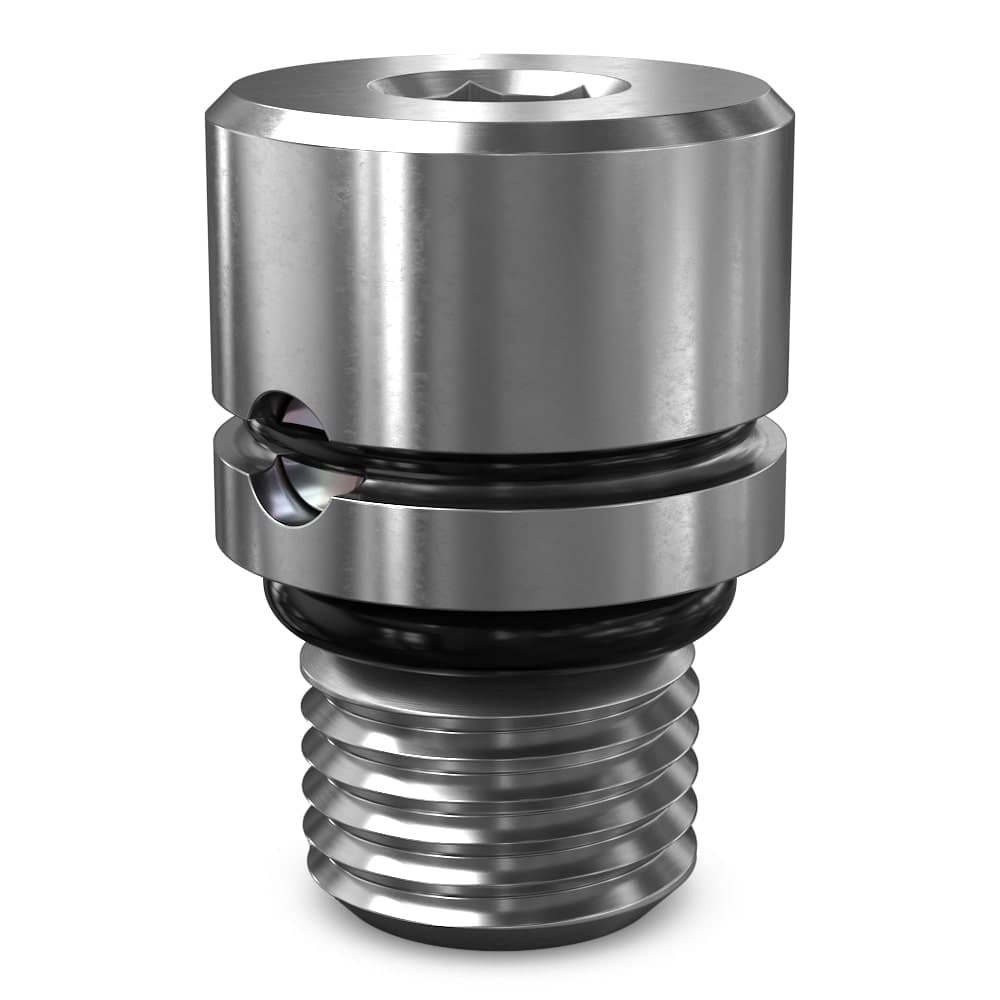

Les clapets antiretour à insertion de type clapet et bille de Parker permettent de gagner de la place et réduisent la complexité des systèmes grâce à leur conception à faible fuite et haut débit. Ces clapets supportent des débits atteignant 500 l/min (132 g/min) et des pressions de l'ordre de 420 bar (6 000 psi) et sont proposés avec de multiples pressions de tarage en options standard. La simplicité de leur construction et leur résistance à la contamination font de ces clapets antiretour à insertion une solution économique pour les systèmes hydrauliques dans de nombreux marchés et applications.
Marchés :
• Équipements de construction
• Équipement de manutention de matériaux
• Secteurs industriels divers
• Divers fabrication
• Divers mobile
Caractéristiques/avantages :
• Système à insérer à l'intérieur de blocs forés
• Fuite minimale – moins de 3 gouttes/min
• Débit élevé
• Construction simple – extrêmement économique
• Large éventail de pression de tarage disponibles
• Résistance supérieure à la contamination
• Parties externes galvanisées
Applications :
• Applications pour débit élevé
• Retenue de charge
• Marchés requérant une propreté irréprochable
