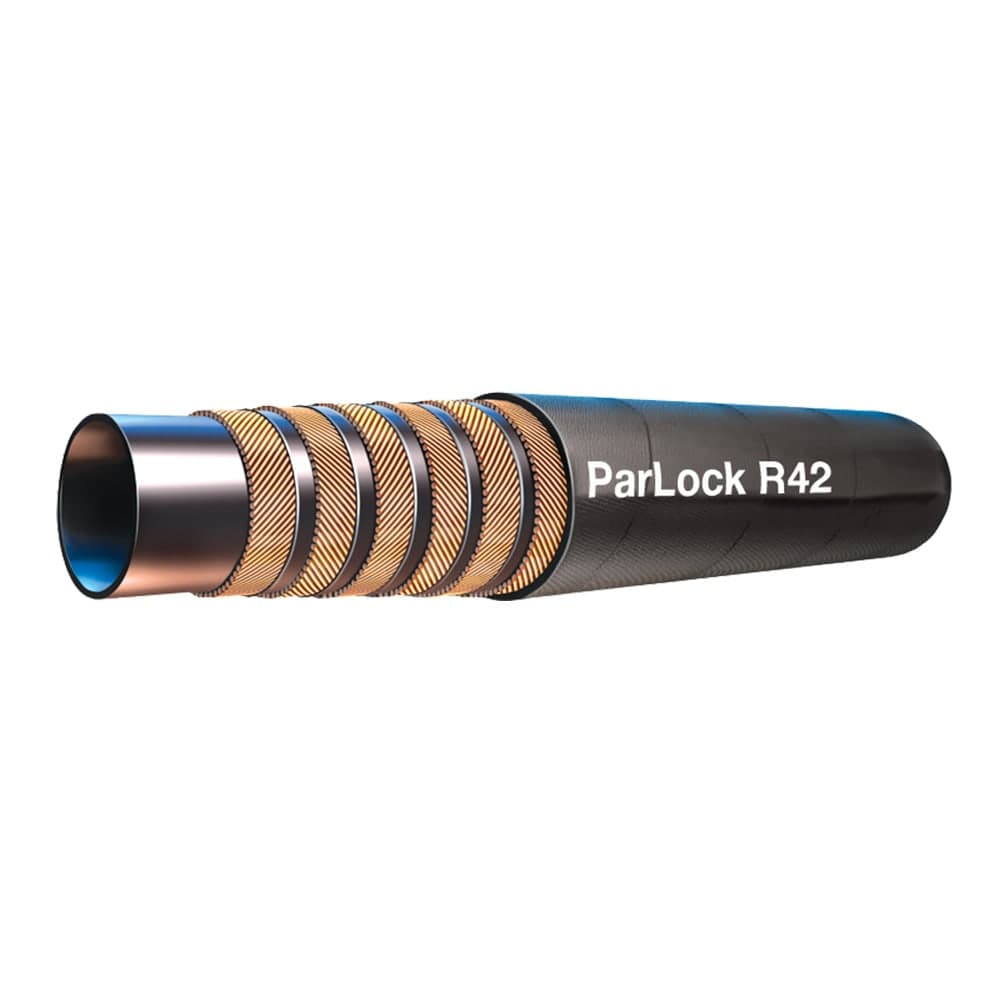

Tuyaux haute pression ParLock Multispiral ISO 3862 type R15 - R42 - R42TC - R42ST
Ces tuyaux sont développés avec la technologie Interlock et sont conçus pour supporter une pression de travail pouvant atteindre 42,0 MPa. Ils constituent une excellente solution pour les applications de pression très dynamiques.
18 références disponibles
| Référence | D.I. flexible (po) | D.I. flexible (mm) | Type de gaine pour flexibles |
|---|---|---|---|
R42-10 | 5/8" | 15.9 | Standard |
R42-12 | 3/4 | 19.1 | Standard |
R42-16 | 1 | 25.4 | Standard |
R42-20 | 1-1/4" | 31.8 | Standard |
R42-24 | 1-1/2" | 38.1 | Standard |
R42-32 | 2 | 50.8 | Standard |
R42ST-10 | 5/8" | 15.9 | Robe Super Tough Cover |
R42ST-12 | 3/4 | 19.1 | Robe Super Tough Cover |
R42ST-16 | 1 | 25.4 | Robe Super Tough Cover |
R42ST-20 | 1-1/4" | 31.8 | Robe Super Tough Cover |
R42ST-24 | 1-1/2" | 38.1 | Robe Super Tough Cover |
R42ST-32 | 2 | 50.8 | Robe Super Tough Cover |
R42TC-10 | 5/8" | 15.9 | Robe Tough Cover |
R42TC-12 | 3/4 | 19.1 | Robe Tough Cover |
R42TC-16 | 1 | 25.4 | Robe Tough Cover |
R42TC-20 | 1-1/4" | 31.8 | Robe Tough Cover |
R42TC-24 | 1-1/2" | 38.1 | Robe Tough Cover |
R42TC-32 | 2 | 50.8 | Robe Tough Cover |
Description
Les tuyaux haute pression ParLock Multispiral R42, R42TC et R42ST de Parker sont développés avec la technologie Interlock. Il s'agit de la gamme de tuyaux idéale pour les applications présentant des profils de pression extrêmement dynamiques, des surpressions et des pics de pression. La gamme comprend les tuyaux, les raccords et les équipements d'assemblage ParLock, associés au savoir-faire de Parker en matière de sertissage. Le design ParLock est homologué par l'Association allemande d'assurance et de prévention des accidents (Berufsgenossenschaft) conformément à la norme EN 201 (agréé pour les applications de moulage par injection).
Marchés :
• Industrie
• Systèmes mobiles
• Transformation des matières
• Pétrole et gaz
Caractéristiques/Avantages :
• La combinaison de tuyaux et de raccords adaptés avec la technologie Interlock garantit une connexion homologuée et sûre, conforme aux normes de qualité et de sécurité les plus élevées et assurant la durée de vie du produit la plus longue pour les utilisateurs finaux.
• Les performances excèdent les exigences des normes ISO 3862 - NF EN 856 type R15 - spécifications Parker
• Le modèle R42TC possède une gaine renforcée (Tough Cover, TC). La gaine Tough Cover offre une résistance à l'abrasion 80 fois supérieure à celle d'un revêtement classique.
Le modèle R42ST offre même une résistance à l'abrasion 450 fois supérieure à celle des tuyaux surmoulés caoutchouc standard.
• La technologie de raccords ParLock s'étend à la gamme complète de tuyaux haute pression ParLock Multispiral et permet de proposer des assemblages de flexibles plus simples, plus rapides et plus sûrs.
• La gamme de tuyaux haute pression ParLock de Parker est complétée par une sélection complète de raccords compatibles de type ParLock pour assurer une liaison métal/métal entre le renforcement du tuyau et la jupe ou même le nipple (externe ou externe plus dénudage interne). Ceux-ci sont disponibles en acier et en acier inoxydable.
Applications :
• Transmissions hydrostatiques (moissonneuses-batteuses, tracteurs, pelleteuses)
• Vibreurs
• Grandes machines de moulage de pièces par injection
• Tunneliers
• Engins forestiers
• Grandes machines de manutention (manutention de conteneurs)
• Bras de pelleteuses
• Blocs obturateurs de puits de pétrole et de gaz
Les tuyaux haute pression ParLock Multispiral R42, R42TC et R42ST de Parker sont compatibles avec la série d'embouts haute pression Parker Parkrimp V4 (dénudage interne et externe) en tailles -10, -12 et -16, ainsi qu'avec la série V6 (dénudage interne et externe) en tailles -20, -24 et -32.
