| Référence | Dimension du châssis | Type de bobinage | Type de retour d'information | Méthode de refroidissement | Style de montage | Longueur |
|---|---|---|---|---|---|---|
GVM142050BRWAABPA1E-0009 | 142 mm (outer width) | code: BR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050BRWAABPA1G-P | 142 mm (outer width) | code: BR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050DPNSABPA1G-P | 142 mm (outer width) | code: DP | Sin/Cos RM22A | Natural Convection Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050DPWSABPA1G-P | 142 mm (outer width) | code: DP | Sin/Cos RM22A | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050GPNSABPA1G-P | 142 mm (outer width) | code: GP | Sin/Cos RM22A | Natural Convection Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050HRWAABPA1G-P | 142 mm (outer width) | code: HR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050MPWSABPA1G-P | 142 mm (outer width) | code: MP | Sin/Cos RM22A | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050RRWAABPA1G-P | 142 mm (outer width) | code: RR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050XQWAABPA1G | 142 mm (outer width) | code: XQ | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142050ZRWAABPA1G-P | 142 mm (outer width) | code: ZR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 50 mm |
GVM142075BRWAABPA1G-P | 142 mm (outer width) | code: BR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 75 mm |
GVM142075ERWAABPA1G-P | 142 mm (outer width) | code: ER | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 75 mm |
GVM142075ERWAABWA1G-P | 142 mm (outer width) | code: ER | Resolver | Liquid Cooling | N/A | Rotor Length = 75 mm |
GVM142075ERWAABXX1E-0001 | 142 mm (outer width) | code: ER | Resolver | Liquid Cooling | N/A | Rotor Length = 75 mm |
GVM142075MPWSABPA1G-P | 142 mm (outer width) | code: MP | Sin/Cos RM22A | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 75 mm |
GVM142075NQWAABPA1G | 142 mm (outer width) | code: NQ | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 75 mm |
GVM142100BPNSABPA1G-P | 142 mm (outer width) | code: BP | Sin/Cos RM22A | Natural Convection Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100EQWAABPA1G | 142 mm (outer width) | code: EQ | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100HRWAABPA1G-P | 142 mm (outer width) | code: HR | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100MPWAABPA1G | 142 mm (outer width) | code: MP | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100MPWSABPA1G-P | 142 mm (outer width) | code: MP | Sin/Cos RM22A | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100NQWAABPA1G | 142 mm (outer width) | code: NQ | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100NQWAABPA1G-P | 142 mm (outer width) | code: NQ | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
GVM142100QQWAABXX1E-0002 | 142 mm (outer width) | code: QQ | Resolver | Liquid Cooling | N/A | Rotor Length = 100 mm |
GVM142100ZQWAABPA1G-P | 142 mm (outer width) | code: ZQ | Resolver | Liquid Cooling | EHP Mount / SAE A / 2 Holes | Rotor Length = 100 mm |
Description

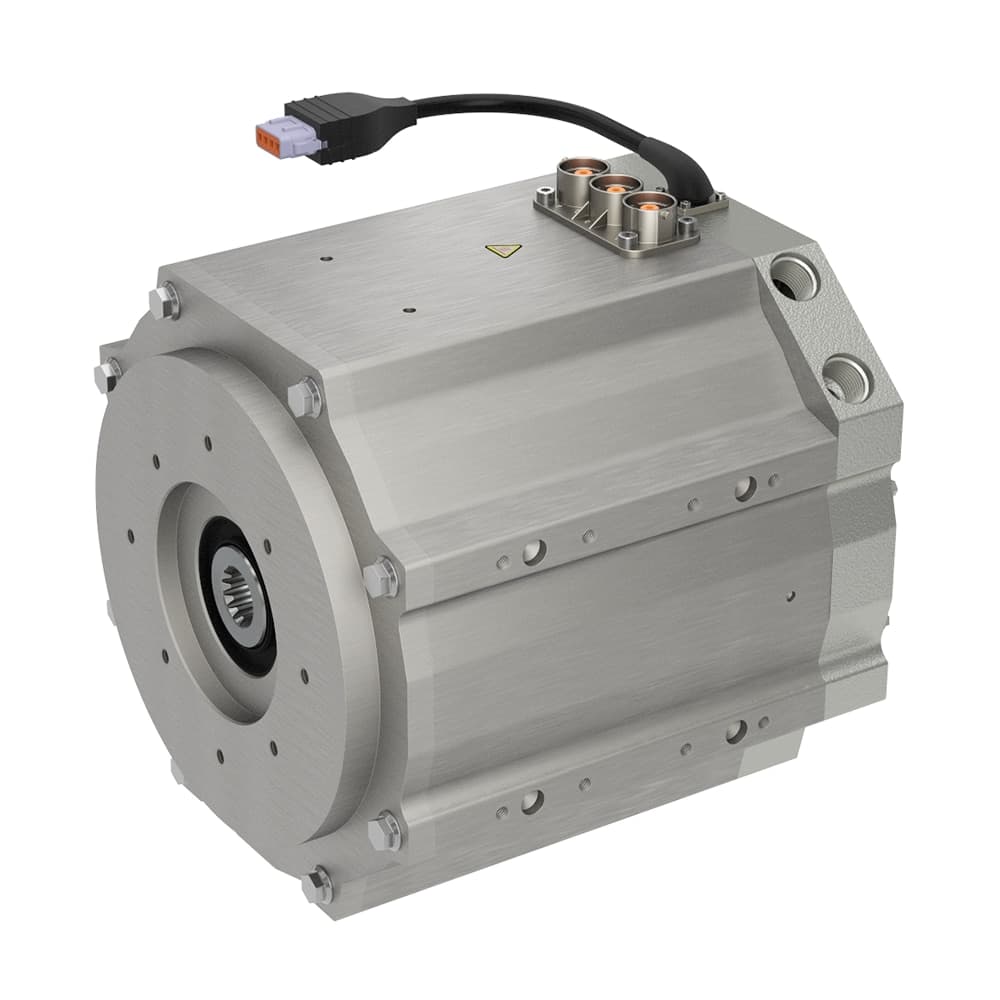

Le servomoteur PMAC est le meilleur compromis pour répondre aux besoins de performances des véhicules La densité de couple et les capacités de vitesse des moteurs AC à aimants permanents de Parker (PMAC), associés à un convertisseur de tension, fournissent la vitesse et le couple nécessaires pour un rendement exceptionnel dans une large variété de plates-formes de véhicules. Le GVM est un choix efficace pour les véhicules hybrides et électriques, développé pour les applications de traction, pompes électrohydrauliques (EHP) et les applications auxiliaires. La gamme de moteurs GVM a été développée pour être utilisée dans une large variété de plates-formes véhicules, et particulièrement pour les véhicules commerciaux et de construction, les camions poubelles, bus et autocars, véhicules utilitaires, motos, scooters et bateaux.
Caractéristiques:
• Haut Rendement
• Compacité (haute densité de puissance)
• Peut être utilisé comme moteur ou générateur
• Tension d'alimentation de 24 VDC à 800 VDC
• Aimants terre rare permettant un fonctionnement à haute température
• Refroidissement : Brevet en cours
• Possibilité de personnalisation avec une conception mécanique spécifique
Applications typiques:
• Moteurs/générateurs électriques pour applications hybrides
• Moteurs électriques pour motos, scooters...
• Applications de traction
• Pompes électro-hydraulique pour vérins hydrauliques de forte puissance
• Direction assistée électrique
• Applications auxiliaires comme les ventilateurs/compresseurs pour air conditionné
Caractéristiques techniques:
Type de moteurs : Synchrones à aimants permanents moteur
Aimants : Aimants terre rare
Nombre de pôles : 12 et 16
Tension batterie : 24 à 800 VDC
Gamme de puissance : jusqu'à 351 kW (permanent)
Gamme de couple : jusqu'à 2300 Nm (max.)
Gamme de vitesse : jusqu'à 9800 min-1
Température ambiante
- Refroidissement liquide : -40…+120 °C
- Convection naturelle : -40…+65 °C
Température de stockage : -40…+120 °C
Capteur : Résolveur ou codeur SinCos
Isolation du bobinage (stator) : Classe H avec surmoulage
Protection : IP67 en standard / IP6K9K sur demande
Vibration aléatoire : 0,1 g2/Hz dans une gamme de fréquence 5...2000 Hz (12 g rms – 3x8h)
Choc opérationnel : 25 g, 11 ms, 3x6 (dans 2 directions par axe)
Protection thermique : 1 sonde PTC et 1 capteur KTY84-130
Bout d'arbre : Arbre cannelé (mâle ou femelle), autres possibilités sur demande
Connexions : Boîte à bornes (câbles volants pour les kits); connecteur pour signaux capteur
Certification : CE
