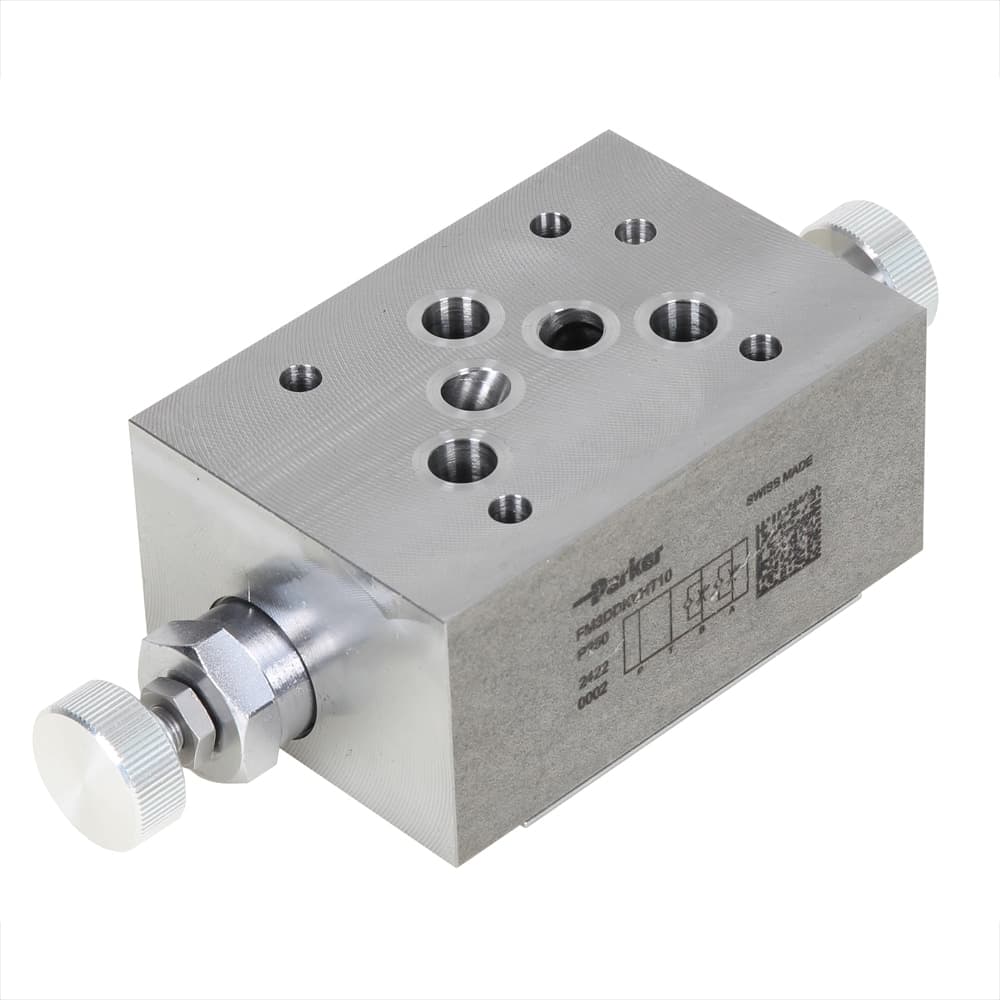

Limiteur de débit unidirectionnel - Série FM
Les limiteurs de débit uni-directionnel FM facilitent la configuration des systèmes d'empilage et offrent un excellent rapport qualité-prix. Disponibles en option avec pointeau cylindrique pour un ajustement précis en NG06 et NG10.
15 références disponibles
| Référence | Type de commande | Mécanisme de réglage | Type d'aiguille | Raccordement d'orifice | Type de montage | Pression de service maximale | Revêtement | Pression de service maximale | Version | Poids | Série de produits | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
FM2DDDKVObsolète | Manuellement | Knob | Fine, cylindrical hollow bored with V notch | NG06 / CETOP 03 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 13 kg | Limiteur de débit unidirectionnel | |
FM2DDDSVObsolète | Manuellement | Hexagon socket | Fine, cylindrical hollow bored with V notch | NG06 / CETOP 03 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 13 kg | Limiteur de débit unidirectionnel | |
FM2DDKVObsolète | Manuellement | Knob | Standard conical | NG06 / CETOP 03 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 13 kg | Limiteur de débit unidirectionnel | |
FM2DDKVHT | N/A | Knob | Standard | NG06 / CETOP 03 | N/A | 350 bar | without coating | N/A | Meter-in or meter-out throttle | N/A | N/A | |
FM2DDSVObsolète | Manuellement | Hexagon socket | Standard conical | NG06 / CETOP 03 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 13 kg | Limiteur de débit unidirectionnel | |
FM2DDSVHT | N/A | Hexagon socket | Standard | NG06 / CETOP 03 | N/A | 350 bar | without coating | N/A | Meter-in or meter-out throttle | N/A | N/A | |
FM3DDDKVObsolète | Manuellement | Knob | Fine, cylindrical hollow bored with V notch | NG10 / CETOP 05 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 2.4 kg | Limiteur de débit unidirectionnel | |
FM3DDDSVObsolète | Manuellement | Hexagon socket | Fine, cylindrical hollow bored with V notch | NG10 / CETOP 05 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 2.4 kg | Limiteur de débit unidirectionnel | |
FM3DDKVObsolète | Manuellement | Knob | Standard conical | NG10 / CETOP 05 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 2.4 kg | Limiteur de débit unidirectionnel | |
FM3DDKVHT | N/A | Knob | Standard | NG10 / CETOP 05 | N/A | 350 bar | without coating | N/A | Meter-in or meter-out throttle | N/A | N/A | |
FM3DDSVObsolète | Manuellement | Hexagon socket | Standard conical | NG10 / CETOP 05 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in or meter-out throttle | 2.4 kg | Limiteur de débit unidirectionnel | |
FM3DDSVHT | N/A | Hexagon socket | Standard | NG10 / CETOP 05 | N/A | 350 bar | without coating | N/A | Meter-in or meter-out throttle | N/A | N/A | |
FM4DDFVHT | Manuellement | Hexagon socket | Standard | NG16 / CETOP 07 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-in throttle | 5.4 kg | Limiteur de débit unidirectionnel | |
FM4DDTVHT | Manuellement | Hexagon socket | Standard | NG16 / CETOP 07 | Plaque sandwich | 350 bar | without coating | 350 bar | Meter-out throttle | 5.4 kg | Limiteur de débit unidirectionnel | |
FM6DDKV | Manuellement | Knob | Standard | NG25 / CETOP 08 | Plaque sandwich | 210 bar | without coating | 210 bar | Meter-out throttle | 7.9 kg | Limiteur de débit unidirectionnel |
Description
Les doubles clapets anti-retour de la série FM en version NG06, NG10, NG16 et NG25 font partie de la gamme complète de clapets en plaque sandwich de Parker et fournissent un débit important avec une perte de charge réduite pour des procédés précis et éco-énergétiques. Ils simplifient la configuration des systèmes d'empilage conventionnels. L'étranglement et les clapets anti-retour se situent sur les orifices A et B.
Marchés :
• Industrie
• Machines-outils
Caractéristiques/avantages :
• Conception compacte éprouvée, gage de fonctionnement fiable dans les systèmes classiques d'empilage
• Deux modèles de pointeau (FM2 et FM3) - permettent de sélectionner les caractéristiques d'étranglement optimales correspondant à l'application
• Gros clapets anti-retour en by-pass - permettent un débit élevé avec une perte de pression réduite
• Excellent rapport prix-performance
• Délai de livraison court - aucun entreposage nécessaire
• Quatre tailles :
- NG06 (CETOP 03 / NFPA D03)
- NG10 (CETOP 05 / NFPA D05)
- NG16 (CETOP 07 / NFPA D07)
- NG25 (CETOP 08 / NFPA D08)
Applications :
• Adapté pour les applications hydrauliques générales.
• Machines-outils
Fonction :
Les FM2 et FM3 peuvent être utilisés comme freineurs à l'admission ou à l'échappement en changeant la position du montage. Possibilité de sélectionner le FM4 comme freineur à l'admission ou à l'échappement. Le FM6 n'est disponible qu'en freineur à l'échappement.
Le clapet anti-retour d'étranglement peut également être utilisé pour influencer le temps de commutation des régulateurs de débits directionnels autopilotés. Dans ce cas, la valve est placée entre l'étage de pilotage (CETOP 03, NG06) et l'étage principal (CETOP 05, NG10 jusqu'à CETOP 10, NG32).
