| Référence | Débit | Réglage du débit standard | Rapport | Matériau du joint |
|---|---|---|---|---|
FDC101A11 | 12 GAL/MIN, 45 L/MIN | 1-3 GAL/MIN, 3.8-11.3 L/MIN | 50/50 | Nitrile |
FDC101A11V | 12 GAL/MIN, 45 L/MIN | 1-3 GAL/MIN, 3.8-11.3 L/MIN | 50/50 | Fluorocarbon |
FDC101A33 | 12 GAL/MIN, 45 L/MIN | 3-6 GAL/MIN, 11.3-22.5 L/MIN | 50/50 | Nitrile |
FDC101A33V | 12 GAL/MIN, 45 L/MIN | 3-6 GAL/MIN, 11.3-22.5 L/MIN | 50/50 | Fluorocarbon |
FDC101A44 | 12 GAL/MIN, 45 L/MIN | 4-8 GAL/MIN, 15-30 L/MIN | 50/50 | Nitrile |
FDC101A44V | 12 GAL/MIN, 45 L/MIN | 4-8 GAL/MIN, 15-30 L/MIN | 50/50 | Fluorocarbon |
FDC101A66V | 12 GAL/MIN, 45 L/MIN | 6-12 GAL/MIN, 22.5-45 L/MIN | 50/50 | Fluorocarbon |
FDC101B64 | 12 GAL/MIN, 45 L/MIN | 4-10 GAL/MIN, 15-37.5 L/MIN | 60/40 | Nitrile |
FDC101B64V | 12 GAL/MIN, 45 L/MIN | 4-10 GAL/MIN, 15-37.5 L/MIN | 60/40 | Fluorocarbon |
FDC101D63 | 12 GAL/MIN, 45 L/MIN | 3-9 GAL/MIN, 11.3-33.8 L/MIN | 33/66 | Nitrile |
FDC101D63V | 12 GAL/MIN, 45 L/MIN | 3-9 GAL/MIN, 11.3-33.8 L/MIN | 33/66 | Fluorocarbon |
L04A3-10-10N | 16 GAL/MIN, 60 L/MIN | 2.1-5.3 GAL/MIN, 8-20 L/MIN | 50/50 | Nitrile |
L04A3-15-15N | 16 GAL/MIN, 60 L/MIN | 2.6-7.9 GAL/MIN, 10-30 L/MIN | 50/50 | Nitrile |
L04A3-20-20N | 16 GAL/MIN, 60 L/MIN | 3.2-10.6 GAL/MIN, 12-40 L/MIN | 50/50 | Nitrile |
L04A3-30-30N | 16 GAL/MIN, 60 L/MIN | 3.7-15.9 GAL/MIN, 14-60 L/MIN | 50/50 | Nitrile |
L04A3-5-5NObsolète | 16 GAL/MIN, 60 L/MIN | 1.6-2.6 GAL/MIN, 6-10 L/MIN | 50/50 | Nitrile |
L06A3-30-30N | 47 GAL/MIN, 180 L/MIN | 5.3-15.9 GAL/MIN, 20-60 L/MIN | 50/50 | Nitrile |
L06A3-45-45N | 47 GAL/MIN, 180 L/MIN | 6.6-23.8 GAL/MIN, 25-90 L/MIN | 50/50 | Nitrile |
L06A3-60-60N | 47 GAL/MIN, 180 L/MIN | 9.2-31.7 GAL/MIN, 35-120 L/MIN | 50/50 | Nitrile |
L06A3-75-75N | 47 GAL/MIN, 180 L/MIN | 14.6-39.6 GAL/MIN, 55-150 L/MIN | 50/50 | Nitrile |
L06A3-90-90N | 47 GAL/MIN, 180 L/MIN | 17.2-47.8 GAL/MIN, 65-180 L/MIN | 50/50 | Nitrile |
Description

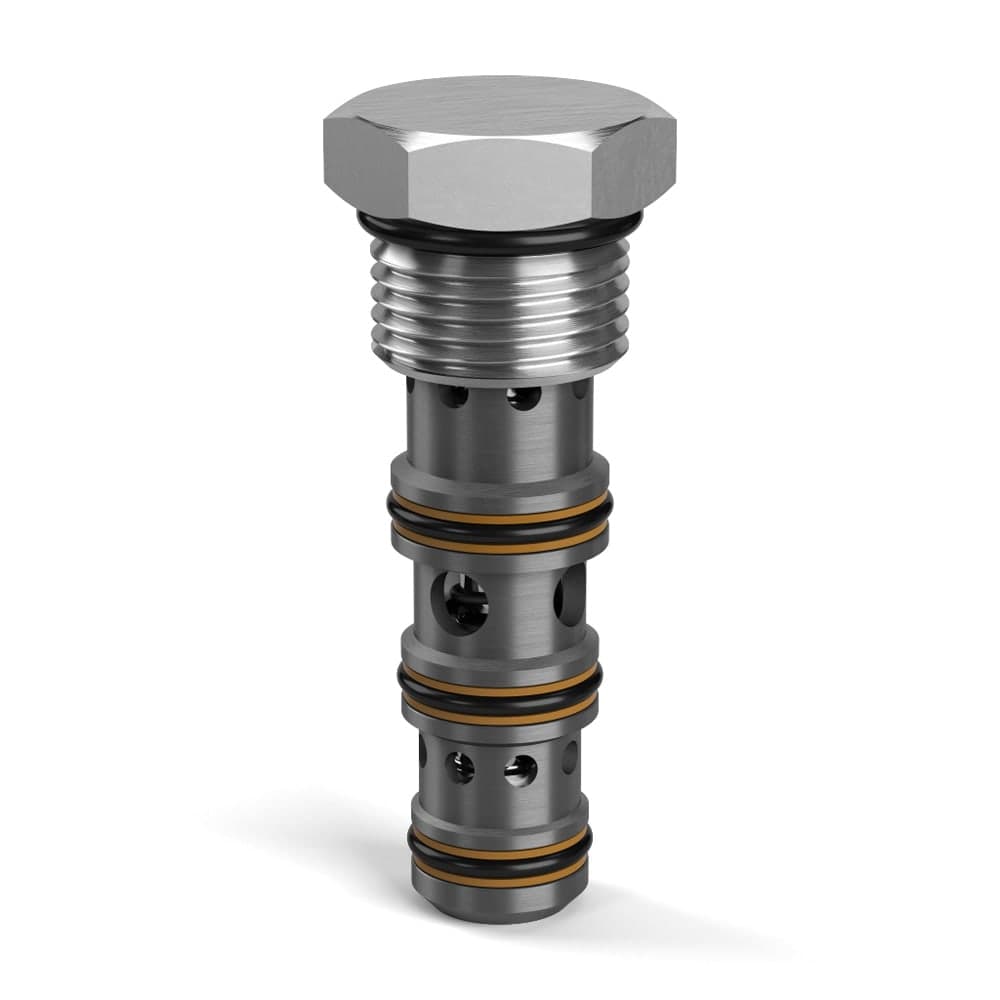

La gamme diviseurs/répartiteurs de débit de Parker dispose de tiroirs à verrouillage permettant une compensation de pression dans les deux sens tout en divisant ou combinant le débit. Ces modèles supportent des débits des systèmes hydrauliques de l'ordre de 320 l/min et des pressions atteignant 420 bar et sont proposés avec de multiples ratios de division/combinaison. Les diviseurs/répartiteurs de débit de Parker sont destinés aux applications de synchronisation de moteurs ou de vérins au sein de divers marchés tels que la construction, la manutention de matériaux, l'industrie, le pétrole et le gaz et bien d'autres encore.
Marchés :
• Équipements de construction
• Équipement de manutention de matériaux
• Secteurs industriels divers
• Divers fabrication
• Divers mobile
• Pétrole et gaz
Caractéristiques/avantages :
• Tiroirs à verrouillage pour un contrôle de division égal
• Régulation de pression compensée dans les deux sens
• Pièces de mise à la terre durcies, précises, pour une plus grande durabilité
• Ratios de 50-50, 60-40 et 66-33 disponibles
• Parties externes galvanisées
Applications :
• Synchronisation de vérins
• Synchronisation de moteurs
• Partage de flux
• Transmission différentielle
Informations techniques supplémentaires :
Les quatre versions des diviseurs/répartiteurs de débit de Parker peuvent être utilisées comme diviseurs ou répartiteurs selon le sens du débit.Deux tiroirs à verrouillage permettent de diviser ou de répartir le débit à pression compensé proportionnellement au ratio et au débit sélectionnés.Lorsque l'orifice 3 est alimenté, le flux est divisé par un ratio fixe entre les orifices 2 et 4. Par exemple, si un ratio 50:50 est sélectionné, la moitié du flux sort à l'orifice 2 et l'autre moitié à l'orifice 4. Si les actionneurs présentent la même surface ou cylindrée, ils fonctionnent à la même vitesse. Si les actionneurs doivent fonctionner à des vitesses différentes, vous pouvez sélectionner d'autres ratios pour modifier le débit à chaque orifice. La sélection d'autres ratios que 50:50 permet de synchroniser la vitesse d'actionneurs présentant des surfaces ou des cylindrées différentes. Le débit à chaque orifice de l'actionneur est proportionnel au débit d'entrée selon le ratio de division du flux. Lorsque le système est utilisé comme répartiteur, le flux aux orifices 2 et 4 est répartit et le flux total ressort à l'orifice 3. La pression du flux issu des orifices d'entrée du répartiteur est compensée et le ratio détermine le débit admis à chaque orifice.Tout comme le mode diviseur, le mode répartiteur permet de synchroniser ou de faire varier la vitesse de l'actionneur. L'exactitude type du flux est de +/- 10 % entre les orifices 2 et 4.Si vous cherchez à synchroniser 2 vérins ou moteurs, vous pouvez utiliser des soupapes de décharge à orifices croisés ou des orifices d'équilibrage pour garantir une meilleure synchronisation. Les diviseurs/répartiteurs de débit FDC101, L04A3, L06A3 et L1A300 de Parker fonctionnent sur le même principe, chacun disposant d'un débit maximal différent et de plusieurs ratios et plages de débit standard.
