| Référence | Emplacements de la vidange/l'entrée pilote | Débit maximal | Taille de l'orifice | Type de commande | Temps de réponse | Raccordement d'orifice | Tension d'entrée | Type de montage | Matériau du joint | Poids | Série de produits |
|---|---|---|---|---|---|---|---|---|---|---|---|
F5C06-431X20C1Obsolète | Internal PD (Y) / internal PP (X); for combination with R5P | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 350 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06-431X50C1Obsolète | External PD (Y) / internal PP (X); for combination with R5A | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 350 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06-43AX50C1 | External PD (Y) / internal PP (X); for combination with R5A | 23 L/MIN | N/A | N/A | 350 MS | SAE 3/4 | N/A | N/A | NBR | N/A | N/A |
F5C06-43BX20C1Obsolète | Internal PD (Y) / internal PP (X); for combination with R5P | 45 L/MIN | N/A | N/A | 350 MS | SAE 3/4 | N/A | N/A | NBR | N/A | N/A |
F5C06-43BX20C5Obsolète | Internal PD (Y) / internal PP (X); for combination with R5P | 45 L/MIN | N/A | N/A | 350 MS | SAE 3/4 | N/A | N/A | FPM | N/A | N/A |
F5C06-43BX50C1Obsolète | External PD (Y) / internal PP (X); for combination with R5A | 45 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 350 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A431X20C1Obsolète | Internal PD (Y) / internal PP (X); for combination with R5P | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A431X30C1Obsolète | External PD (Y) / external PP (X); for combination with R5A | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A431X50C1 | External PD (Y) / internal PP (X); for combination with R5A | 95 L/MIN | N/A | N/A | 250 MS | SAE 3/4 | N/A | N/A | NBR | N/A | N/A |
F5C06A431X60C1Obsolète | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A431X60C5 | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 95 L/MIN | N/A | N/A | 250 MS | SAE 3/4 | N/A | N/A | FPM | N/A | N/A |
F5C06A43AX20C1 | Internal PD (Y) / internal PP (X); for combination with R5P | 23 L/MIN | N/A | N/A | 250 MS | SAE 3/4 | N/A | N/A | NBR | N/A | N/A |
F5C06A43BX20C1Obsolète | Internal PD (Y) / internal PP (X); for combination with R5P | 45 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A43BX30C1Obsolète | External PD (Y) / external PP (X); for combination with R5A | 45 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A43BX50C1 | External PD (Y) / internal PP (X); for combination with R5A | 45 L/MIN | N/A | N/A | 250 MS | SAE 3/4 | N/A | N/A | NBR | N/A | N/A |
F5C06A43BX60C1Obsolète | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 45 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 350 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | NBR | 3.9 kg | Valve de débit |
F5C06A43BX60C5Obsolète | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 45 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 3/4 | 16 VDC | À bride, conformément à SAE | FPM | 3.9 kg | Valve de débit |
F5C08A431X20C1 | Internal PD (Y) / internal PP (X); for combination with R5P | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 1 | 16 VDC | À bride, conformément à SAE | NBR | 4.1 kg | Valve de débit |
F5C08A431X60C1 | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 95 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 1 | 16 VDC | À bride, conformément à SAE | NBR | 4.1 kg | Valve de débit |
F5C08A432X20C1 | Internal PD (Y) / internal PP (X); for combination with R5P | 190 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 1 | 16 VDC | À bride, conformément à SAE | NBR | 4.1 kg | Valve de débit |
F5C08A432X60C1 | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 190 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 1 | 16 VDC | À bride, conformément à SAE | NBR | 4.1 kg | Valve de débit |
F5C08A43BX50C1Obsolète | External PD (Y) / internal PP (X); for combination with R5A | 45 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 250 MS | SAE 1 | 16 VDC | À bride, conformément à SAE | NBR | 4.1 kg | Valve de débit |
F5C08A43BX60C1Obsolète | External PD (Y) / internal PP (X); for combination with R5P or without compensators R5A and R5P | 45 L/MIN | N/A | N/A | 250 MS | SAE 1 | N/A | N/A | NBR | N/A | N/A |
F5C10-432X20C1 | Internal PD (Y) / internal PP (X); for combination with R5P | 190 L/MIN | Orifice de pilotage G 1/4 inch | Proportionnel | 350 MS | SAE 1 1/4 | 16 VDC | À bride, conformément à SAE | NBR | 5.8 kg | Valve de débit |
Description

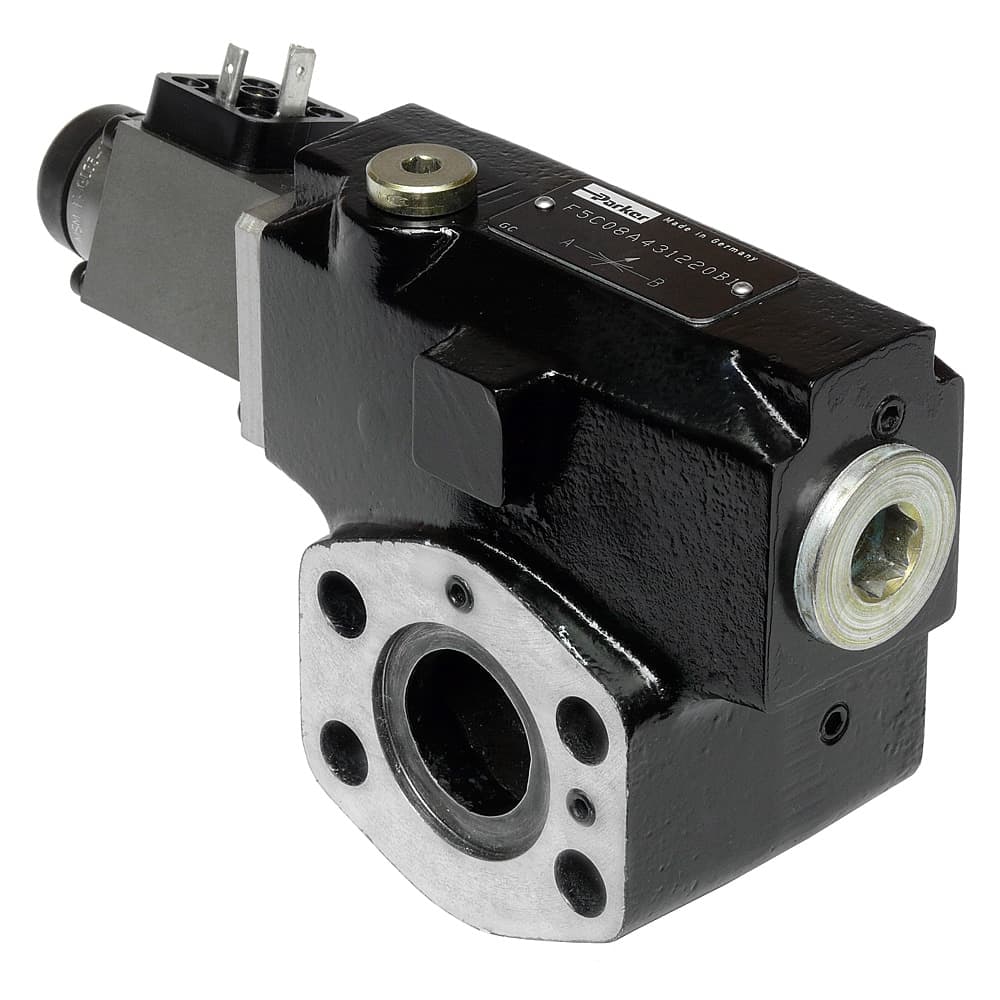

Les valves d'étranglement proportionnelles de la série F5C avec bride SAE sont conçues pour ajuster le débit en fonction du signal d'entrée sans bloc de distribution ni tuyauterie entre les valves. Elles font partie de la gamme de valves Parker avec brides SAE, unique par sa diversité. La combinaison du F5C avec les compensateurs de pression R5A ou R5P sert de valve de contrôle du débit, fournissant un débit compensé en charge.
Le F5C est proposé avec deux types de temps de réponse :
• Standard : débit de pilotage 350 ms à 1 l/min
• Code A : débit de pilotage 250 ms à 2 l/min
Marchés :
• Industrie
Caractéristiques/Avantages :
• Conception robuste éprouvée, gage de fonctionnement fiable
• Différentes options de fonctionnement pour s'adapter à de multiples applications
• Rapport qualité-prix avantageux – retour sur investissement rapide
• Délai de livraison court - aucun entreposage nécessaire
• Valve d'étranglement proportionnelle à tiroir
• Bride SAE61 pour une conception compacte
• Débit maximal 380 l/min, rendement optimal par rapport aux dimensions de la valve
• 2 tailles, SAE 1
• Débit compensé en charge lorsqu'il est utilisé avec R5A et R5P
Applications :
• Adapté pour les applications hydrauliques générales.
