| Référence | Matériau du raccord instantané | Température de service minimale | Quantité par boîte | Température de service maximale | Diamètre extérieur du tube du raccordement 1 | Matériau du corps | Style de produit | Pression nominale sous vide | Spécifications respectées | Pression de service maximale | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|
3151 08 00 | Acier inoxydable | -15 °C | 10 | 45 °C | 8 mm (O.D.) | Polycarbonate | Direct Install End Cap | 755 mm-Hg | ISO 14743 : Transmissions pneumatiques, raccords instantanés pour tubes thermoplastiques. IP68 : Résistance aux infi ltrations des gaines entourant les équipements électriques. UL94 V-2: Matériaux résistants aux flammes. Famille de brevets FR292419 | 15 barg | 0,003 kg |
3151 10 00 | Acier inoxydable | -15 °C | 10 | 45 °C | 10 mm (O.D.) | Polycarbonate | Direct Install End Cap | 755 mm-Hg | ISO 14743 : Transmissions pneumatiques, raccords instantanés pour tubes thermoplastiques. IP68 : Résistance aux infi ltrations des gaines entourant les équipements électriques. UL94 V-2: Matériaux résistants aux flammes. Famille de brevets FR292419 | 15 barg | 0,005 kg |
3151 12 00 | Acier inoxydable | -15 °C | 10 | 45 °C | 12 mm (O.D.) | Polycarbonate | Direct Install End Cap | 755 mm-Hg | ISO 14743 : Transmissions pneumatiques, raccords instantanés pour tubes thermoplastiques. IP68 : Résistance aux infi ltrations des gaines entourant les équipements électriques. UL94 V-2: Matériaux résistants aux flammes. Famille de brevets FR292419 | 15 barg | 0,009 kg |

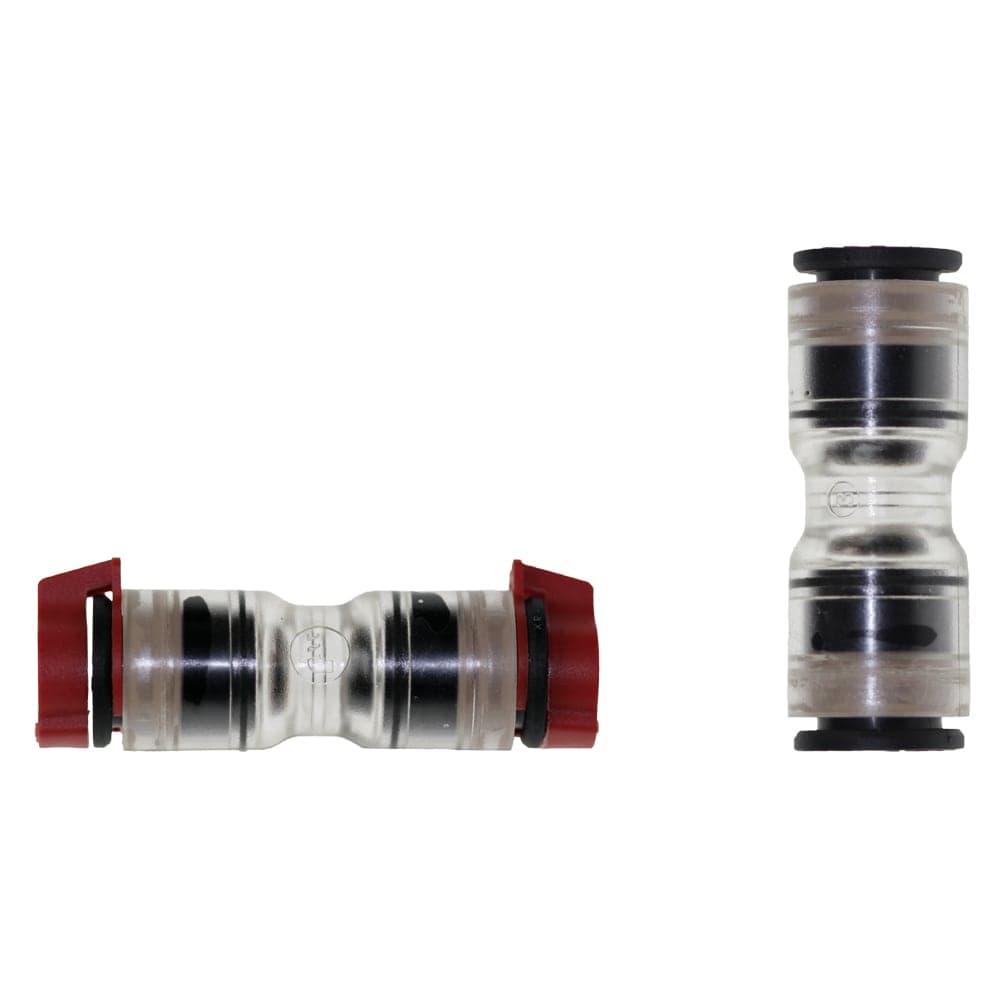

Description
Une gamme de connecteurs de hautes performances conçue pour les réseaux FTTx* directement installés qui garantissent facilité et longue durée d'utilisation.
Caractéristiques/Avantages :
- Optimisation de l’installation
• Technologie instantanée fiable et éprouvée
• Distance minimale entre 2 butées de tube : aucun risque de blocage du câble de fibres optiques lors du soufflage
• Aucune coiffe de protection à rajouter
• 1 connecteur pour micro-tube épais (2 mm) et micro-tube fin (1 mm)
• Design ultra compact et installation intuitive
• Clip de sécurité pre-assemblé pour prévenir toute déconnexion intempestive
- Longévité & fiabilité
• Technologie d’accrochage assurant une résistance inégalée aux forces de traction et de dilatation de réseaux
• Répond à la classification IP68 : aucun boîtier d’étanchéité nécessaire
• UL94 V-2: résistance à la flamme pour installations intérieures
• Datage unitaire pour garantir la qualité et la traçabilité
• Contrôle de l’étanchéité à 100 %
Marchés :
• Réseaux directement installés
• Micro-tubes
• Soufflage à l’air
• Tubes aériens
• Sous-tubes
Applications :
• Télécommunication
• Technologie de l'information
Technologies :
• Union
• Raccords pneumatiques
• Raccords instantanés
• Raccords rapides
• Connecteurs fibre optique
Charactéristiques techniques :
• Fluides : Air, eau
• Materiaux : Polycarbonate, acier inoxydable, polymère technique, NBR
• Pression : Vide à 15 bar
• Température d'utilisation : -15°C à +45°C
• Température de stockage : -20°C à +80°C
Règlementations :
• ISO 14743 : Transmissions pneumatiques, raccords instantanés pour tubes thermoplastiques
• IP68 : Résistance aux infiltrations des gaines entourant les équipements électriques
• UL94 V-2: Matériaux résistants aux flammes
• Famille de brevets FR2924194 (clips de sécurité)
Types produit :
• Union égale
• Union inégale
• Bouchon fin de ligne
• Clip de sécurité
