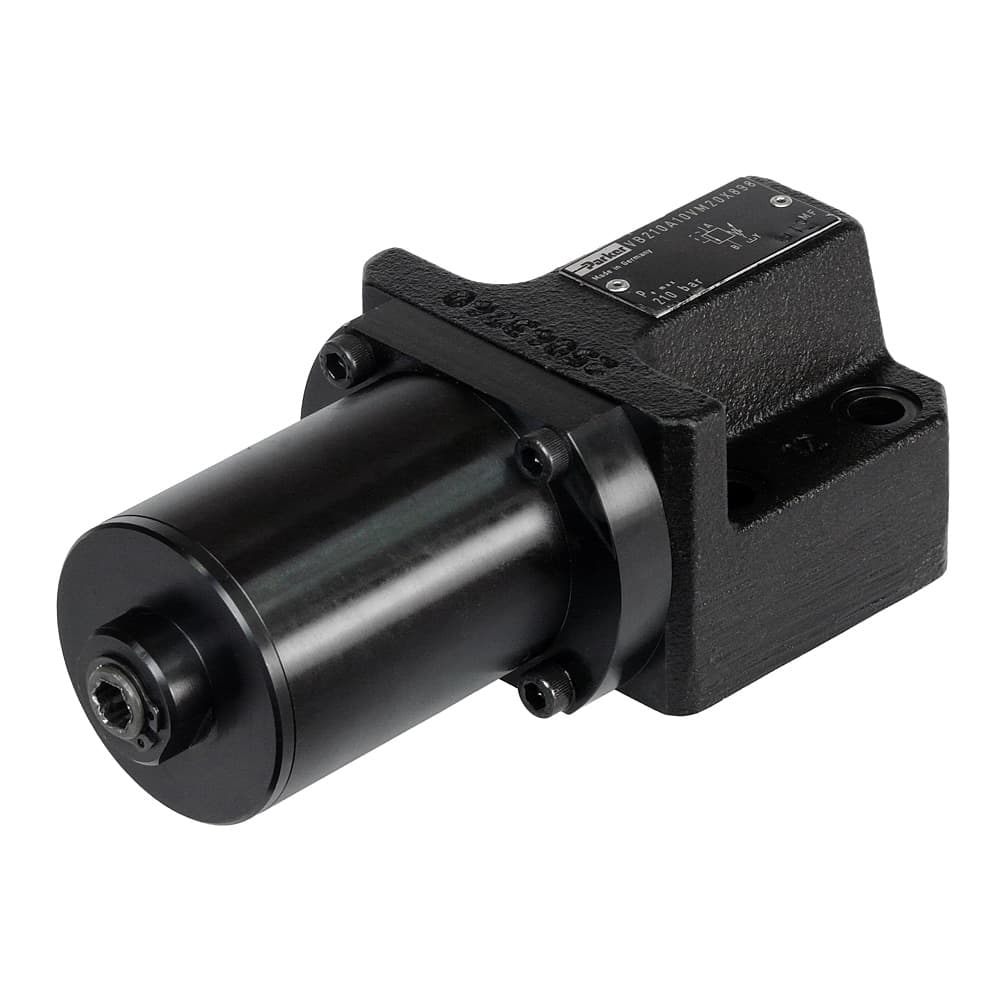

Soupape de sécurité à action directe - série VB/VS
Les soupapes à action directe avec réglage manuel VS (taille NG06) et VB (tailles NG06) assurent un temps de réponse très court et un fonctionnement stable et précis. Elles sont adaptées aux machines-outils et à d'autres applications.
8 références disponibles
| Référence | Plage de régulation de pression | Type de commande | Matériau du joint | Type de fonctionnement | Orifice du manomètre | Raccordement sur l'orifice du manomètre | Raccordement d'orifice | Sens de l'écoulement | Type de montage | Mécanisme de verrouillage | Plage de pression (bar) | Mécanisme de réglage | Poids | Série de produits | Taille nominale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VB025A06VG | 25 bar | Manuellement | FPM | Direct | G 1/4" | G 1/4 | NG06 / CETOP 03 | P-A (series VB) | Montage sur embase | Omit | 25 | Vis à six pans creux | 13 kg | Valve de pression | NG06 / CETOP 03 |
VB025A10VM | 25 bar | Manuellement | FPM | Direct | M18x1.5 | M18x1.5 | NG10 / CETOP 05 | A-B (series VB) | Montage sur embase | Omit | 25 | Vis à six pans creux | 3.7 kg | Valve de pression | NG10 / CETOP 05 |
VB064A06VGZ | 64 bar | Manuellement | FPM | Direct | G 1/4" | G 1/4 | NG06 / CETOP 03 | P-A (series VB) | Montage sur embase | Cylinder lock | 64 | Vis à six pans creux | 13 kg | Valve de pression | NG06 / CETOP 03 |
VB064A10VMObsolète | 64 bar | Manuellement | FPM | Direct | M18x1.5 | M18x1.5 | NG10 / CETOP 05 | A-B (series VB) | Montage sur embase | Omit | 64 | Vis à six pans creux | 3.7 kg | Valve de pression | NG10 / CETOP 05 |
VB064A10VMZObsolète | 64 bar | Manuellement | FPM | Direct | M18x1.5 | M18x1.5 | NG10 / CETOP 05 | A-B (series VB) | Montage sur embase | Cylinder lock | 64 | Vis à six pans creux | 3.7 kg | Valve de pression | NG10 / CETOP 05 |
VB125A10VMObsolète | 125 bar | Manuellement | FPM | Direct | M18x1.5 | M18x1.5 | NG10 / CETOP 05 | A-B (series VB) | Montage sur embase | Omit | 125 | Vis à six pans creux | 3.7 kg | Valve de pression | NG10 / CETOP 05 |
VB210A10VMObsolète | 210 bar | Manuellement | FPM | Direct | M18x1.5 | M18x1.5 | NG10 / CETOP 05 | A-B (series VB) | Montage sur embase | Omit | 210 | Vis à six pans creux | 3.7 kg | Valve de pression | NG10 / CETOP 05 |
VS350A06VG | 350 bar | Manuellement | FPM | Direct | G 1/4" | G 1/4 | NG06 / CETOP 03 | P-T (series VS) | Montage sur embase | Omit | 350 | Vis à six pans creux | 13 kg | Valve de pression | NG06 / CETOP 03 |
Description
Les soupapes de sécurité à action directe avec réglage manuel série VS en NG06 et série VB en NG06 sont des valves à tiroir et assurent un fonctionnement extrêmement stable et précis. De plus, leur temps de réponse est très court.
La série VB peut également être utilisée comme valve de séquence en raison de la capacité de pression élevée dans l'orifice de sortie et l'orifice de purge externe.
Marchés :
• Industrie
• Machines-outils
Caractéristiques/Avantages :
• Fonctionnement stable et précis assurant une précision élevée du processus
• Temps de réponse très court pour éviter des pics de pression
• Divers étages de pression pour un réglage précis
• Délais de livraison courts pour la plupart des versions ; pas d'entreposage nécessaire
• Montage sur embase, VS selon la norme ISO 6264, VB selon la norme ISO 5781
• VS : 5 étages de pression, VB : 5 étages de pression
• 2 modes de réglage
• Orifices de manomètre
Applications
• Adapté pour les applications hydrauliques générales.
• Machines-outils
