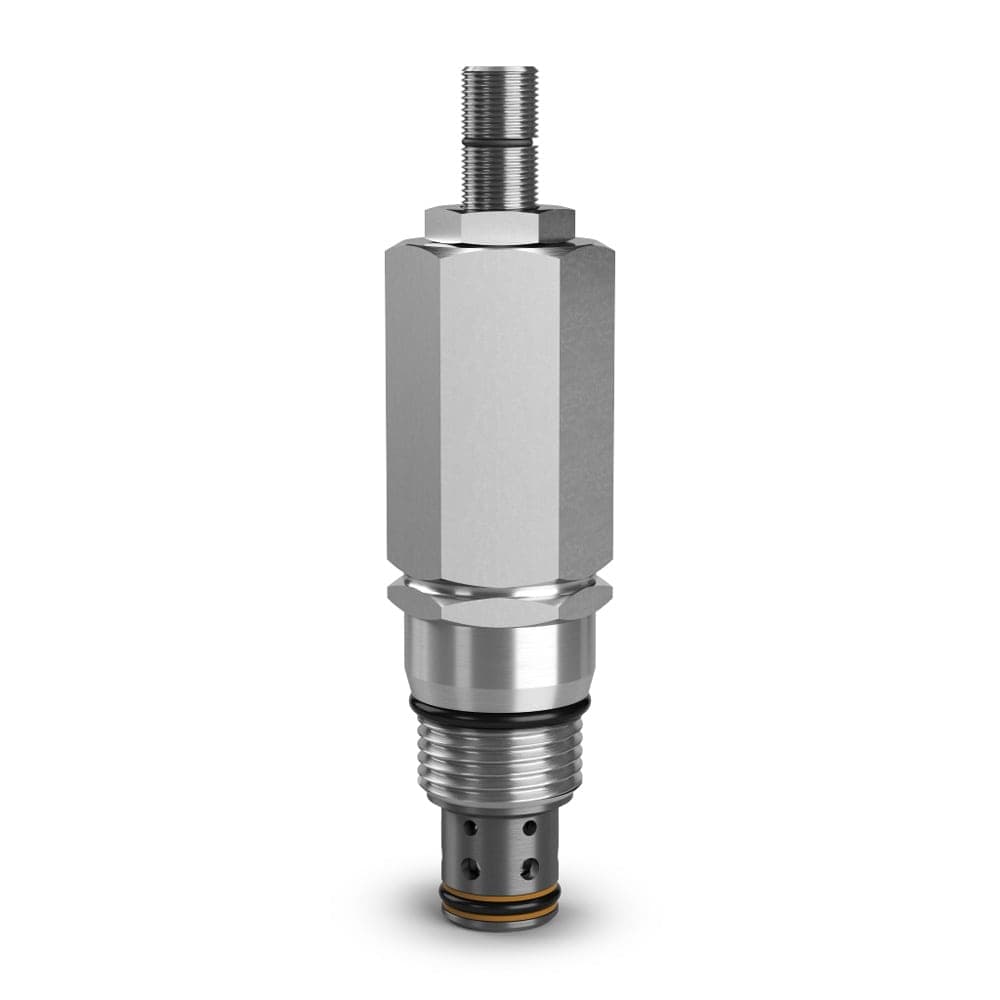

Valves antichocs à action directe
Ces valves protègent les moteurs hydrauliques, les vérins et les actionneurs rotatifs jusqu'à des débits de 120 l/min et des pressions de 350 bar. Disponibles en version cartouche simple ou double, en ligne, à manifold ou à montage sur moteur.
326 références disponibles
| Référence | Plage de régulation de pression | Mécanisme de réglage | Type de montage | Pression de tarage | Pression standard | Pression nominale d'admission maximale | Débit | Matériau du joint |
|---|---|---|---|---|---|---|---|---|
A04J2MZN | 144-5000 PSI, 10-350 BAR | Screw | Screw in cartridge valve | N/A | 2900 PSI, 200 BAR | 5000 PSI, 350 BAR | 32 GAL/MIN, 120 L/MIN | Nitrile |
XR101K20 | 100-2000 PSI, 6.9-138 BAR | Knob | Screw in cartridge valve | N/A | 1000 PSI, 69 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Nitrile |
XR101K20V | 100-2000 PSI, 6.9-138 BAR | Knob | Screw in cartridge valve | N/A | 1000 PSI, 69 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Fluorocarbon |
XR101K30 | 1500-3000 PSI, 103-210 BAR | Knob | Screw in cartridge valve | N/A | 2500 PSI, 172 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Nitrile |
XR101K30V | 1500-3000 PSI, 103-210 BAR | Knob | Screw in cartridge valve | N/A | 2500 PSI, 172 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Fluorocarbon |
XR101S20 | 100-2000 PSI, 6.9-138 BAR | Screw | Screw in cartridge valve | N/A | 1000 PSI, 69 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Nitrile |
XR101S20V | 100-2000 PSI, 6.9-138 BAR | Screw | Screw in cartridge valve | N/A | 1000 PSI, 69 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Fluorocarbon |
XR101S30 | 1500-3000 PSI, 103-210 BAR | Screw | Screw in cartridge valve | N/A | 2500 PSI, 172 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Nitrile |
XR101S30V | 1500-3000 PSI, 103-210 BAR | Screw | Screw in cartridge valve | N/A | 2500 PSI, 172 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Fluorocarbon |
XR101T20 | 100-2000 PSI, 6.9-138 BAR | Tamper Resistant | Screw in cartridge valve | N/A | 1000 PSI, 69 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Nitrile |
XR101T20V | 100-2000 PSI, 6.9-138 BAR | Tamper Resistant | Screw in cartridge valve | N/A | 1000 PSI, 69 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Fluorocarbon |
XR101T30 | 1500-3000 PSI, 103-210 BAR | Tamper Resistant | Screw in cartridge valve | N/A | 2500 PSI, 172 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Nitrile |
XR101T30V | 1500-3000 PSI, 103-210 BAR | Tamper Resistant | Screw in cartridge valve | N/A | 2500 PSI, 172 BAR | 3500 PSI, 245 BAR | 16 GAL/MIN, 60 L/MIN | Fluorocarbon |
XRDH101F10-8T | 100-1000 PSI, 6.9-69 BAR | Fixed | Line Mounted | N/A | 500 PSI, 34.5 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | D-Ring (Standard) |
XRDH101F10N-8T | 100-1000 PSI, 6.9-69 BAR | Fixed | Line Mounted | N/A | 500 PSI, 34.5 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Nitrile |
XRDH101F10V-8T | 100-1000 PSI, 6.9-69 BAR | Fixed | Line Mounted | N/A | 500 PSI, 34.5 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Fluorocarbon |
XRDH101F20-8T | 500-2000 PSI, 34.5-138 BAR | Fixed | Line Mounted | N/A | 1000 PSI, 69 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | D-Ring (Standard) |
XRDH101F20N-8T | 500-2000 PSI, 34.5-138 BAR | Fixed | Line Mounted | N/A | 1000 PSI, 69 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Nitrile |
XRDH101F20V-8T | 500-2000 PSI, 34.5-138 BAR | Fixed | Line Mounted | N/A | 1000 PSI, 69 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Fluorocarbon |
XRDH101F30-8T | 500-3000 PSI, 34.5-210 BAR | Fixed | Line Mounted | N/A | 1500 PSI, 103.5 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | D-Ring (Standard) |
XRDH101F30N-8T | 500-3000 PSI, 34.5-210 BAR | Fixed | Line Mounted | N/A | 1500 PSI, 103.5 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Nitrile |
XRDH101F30V-8T | 500-3000 PSI, 34.5-210 BAR | Fixed | Line Mounted | N/A | 1500 PSI, 103.5 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Fluorocarbon |
XRDH101F50-8T | 500-5000 PSI, 34.5-350 BAR | Fixed | Line Mounted | N/A | 2500 PSI, 172 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | D-Ring (Standard) |
XRDH101F50N-8T | 500-5000 PSI, 34.5-350 BAR | Fixed | Line Mounted | N/A | 2500 PSI, 172 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Nitrile |
XRDH101F50V-8T | 500-5000 PSI, 34.5-350 BAR | Fixed | Line Mounted | N/A | 2500 PSI, 172 BAR | 5000 PSI, 350 BAR | 20 GPM, 75 L/MIN | Fluorocarbon |
Description
La gamme des valves antichocs à action directe de Parker présente une conception à faible fuite et à action rapide qui permet de protéger en pression les vérins à double effet, les actionneurs rotatifs et les moteurs. Ces valves supportent des débits des systèmes hydrauliques de l'ordre de 120 l/min (32 gal/min) et des pressions atteignant 350 bar (5 000 psi) avec de multiples options de pression et de réglage. Les valves antichoc à action directe de Parker sont idéales pour les applications qui requièrent une protection de la pression dans les deux directions pour des unités hydrauliques à commande linéaire ou rotative au sein d'équipements mobiles, industriels ou de fabrication.
Marchés :
• Divers industrie
• Divers fabrication
• Divers mobile
Caractéristiques/Avantages :
• Soupapes de décharge différentielle à réponse rapide pour des débits élevés
• Soupape-champignon à boisseau sphérique et à faible fuite
• Des butées mécaniques empêche la rigidification du ressort
• Parties externes galvanisées
Applications :
• Limitation de pression
• Décharge par basculement
• Freinage du moteur
• Application à limitation de pression double
Informations techniques supplémentaires :
Les valves antichocs doubles, aussi appelées valves de décharge à orifices croisés, protègent de la pression les actionneurs hydrauliques à double effet. Elles sont généralement utilisées avec des actionneurs à surface égale, incluant les moteurs, les vérins à double tige et les actionneurs rotatifs.Protégeant les deux conduites de l'actionneur de la pression, elles permettent d'éviter les dommages provoqués par des pics de pression ou la pression bloquée dans les deux sens de fonctionnement.
Les valves antichocs de cavité XR101 et A04J2 de Parker protègent l'actionneur de la pression dans les deux directions grâce à une seule valve en cartouche.Elles peuvent être montées en ligne avec des corps standards ou être intégrées dans des blocs sur mesure.En combinant deux fonctions de décharge sur une seule cartouche, ces soupapes limitent les composants, la place et les coûts nécessaires à leur installation.
La gamme de valves antichoc XRDH de Parker utilise deux limiteurs de pression réunis dans un seul corps. Tirant parti du principe à double cartouche, elles supportent des débits supérieurs et garantissent des pertes de charge et des montées en pression inférieures.Des options standard sont proposées pour un montage en ligne, ou un montage direct sur moteur.L'option de montage sur moteur XRDH103 permet d'installer les fonctions de décharge directement sur les orifices du moteur, ce qui réduit le temps de réponse, ainsi que le travail de raccordement par rapport aux valves antichocs en ligne.L'option XRDH103 est prévue pour être utilisée avec les moteurs lents à couple élevé (LSHT) TB et TE de Parker.D'autres options de montage sur moteur sont disponibles sur demande.
Veuillez nous contacter si vous avez des questions, ou si vous avez une application antichocs qui requiert des débits et des pressions supérieurs.
