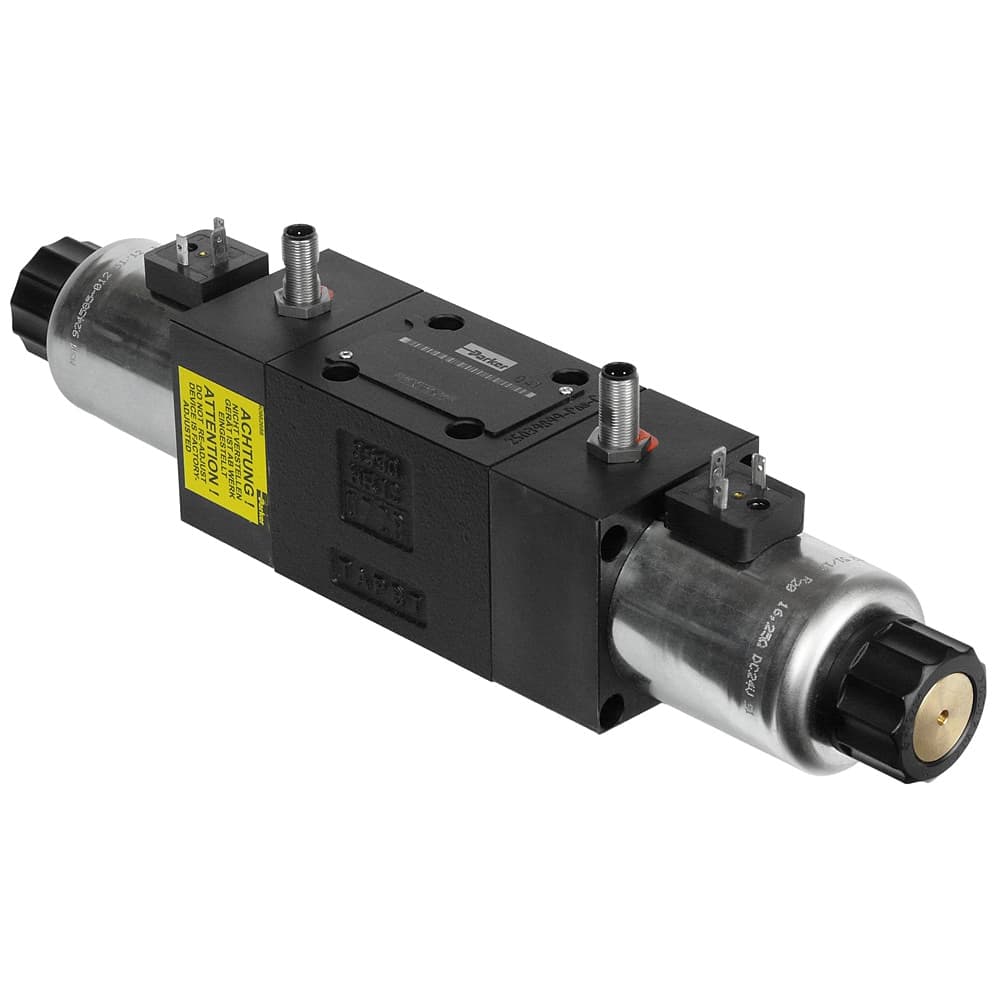

Directional Control Valve with Inductive Position Control - Series D3W
Le distributeur NG10 D3W a un contrôle de position inductif et fournit des limitations fonctionnelles jusqu'à 150 l/min et une faible chute de pression conduisant à l'économie d'énergie. Il est utilisé dans des applications de sécurité.
57 références disponibles
| Référence | Type de commande | Code de la bobine | Type de contrôle du positionnement | Option d'électrovanne | Débit maximal | Position de la bobine | Tension d'entrée | Matériau du joint | Poids | |
|---|---|---|---|---|---|---|---|---|---|---|
D3W001ENJWI2N | N/A | 001 | End position monitored side B | With manual override | N/A | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | N/A | |
D3W001ENJWI5N | Solénoïde | 001 | Start position monitored side B | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W001ENJWTI5N | Solénoïde | 001 | Start position monitored side B | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W001FNJWI2N | Solénoïde | 001 | End position monitored side B | With manual override | 150 L/min | 2 positions, operated in position 0, spring offset in position b | 24 V DC | NBR | 5.2 kg | |
D3W001KNGWI4N | Solénoïde | 001 | Start position monitored side A | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 205 V DC | NBR | 5.2 kg | |
D3W001KNJWI1N | Solénoïde | 001 | End position monitored side A | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W001KNJWI4N | Solénoïde | 001 | Start position monitored side A | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W001KNJWTI4N | Solénoïde | 001 | Start position monitored side A | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W001MNJWI1N | N/A | 001 | End position monitored side A | With manual override | N/A | 2 positions, operated in position 0, spring offset in postion a | 24 V DC | NBR | N/A | |
D3W002ENJWI2N | Solénoïde | 002 | End position monitored side B | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W002ENJWI5N | Solénoïde | 002 | Start position monitored side B | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W002ENJWTI5N | Solénoïde | 002 | Start position monitored side B | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W002KNJWI1N | N/A | 002 | End position monitored side A | With manual override | N/A | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | N/A | |
D3W002KNJWI4N | Solénoïde | 002 | Start position monitored side A | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W003KNJWTI4N | Solénoïde | 003 | Start position monitored side A | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W004CNJWI3N | Solénoïde | 004 | End positions monitored | With manual override | 150 L/min | 3 positions, spring offset in position 0, operated in position a or b | 24 V DC | NBR | 5.2 kg | |
D3W004ENJWTI2N | Solénoïde | 004 | End position monitored side B | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W004KNGWI4N | Solénoïde | 004 | Start position monitored side A | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 205 V DC | NBR | 5.2 kg | |
D3W004KNJWI4N | Solénoïde | 004 | Start position monitored side A | With manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W004KNJWTI4N | Solénoïde | 004 | Start position monitored side A | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position b | 24 V DC | NBR | 5.2 kg | |
D3W005ENJWTI5N | Solénoïde | 005 | Start position monitored side B | Without manual override | 150 L/min | 2 positions, spring offset in position 0, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W020BNGWI5N | Solénoïde | 020 | Start position monitored side B | With manual override | 150 L/min | 2 positions, spring offset in position b, operated in position a | 205 V DC | NBR | 5.2 kg | |
D3W020BNJWI2N | Solénoïde | 020 | End position monitored side B | With manual override | 150 L/min | 2 positions, spring offset in position b, operated in position a | 24 V DC | NBR | 5.2 kg | |
D3W020BNJWI3N | N/A | 020 | End positions monitored | With manual override | N/A | 2 positions, spring offset in position b, operated in position a | 24 V DC | NBR | N/A | |
D3W020BNJWI5N | Solénoïde | 020 | Start position monitored side B | With manual override | 150 L/min | 2 positions, spring offset in position b, operated in position a | 24 V DC | NBR | 5.2 kg |
Description
La valve de commande directionnelle à action directe NG10 de la série D3W de Parker ayant un contrôle de position inductif fournit des limitations fonctionnelles élevées jusqu'à 150 l/min en combinaison avec une faible chute de pression conduisant à l'économie d'énergie. Cette valve marche / arrêt est généralement utilisée dans des applications de sécurité importante. Elle est conforme à la directive des engins 2006/42/EG pour servir de valve de serrage selon la norme EN 201:2010. La position initiale ou finale peut être surveillée. La position de secours du distributeur lors d'une panne de courant est la position du ressort de compensation.
Marchés :
• Industrie
• Moulage
Caractéristiques/Avantages :
• Limites fonctionnelles élevées – les faibles forces garantissent la sécurité d'utilisation même à des débits élevés
• Faible perte de charge pour des pertes d'énergie limitées en cours d'utilisation
• Large gamme de produit offrant – différentes options – toutes les valves d'une seule source
• Délai de livraison court - pas de nécessité de stockage
Applications :
• Tous les types d'applications de sécurité
• Moulage par injection (composant de sécurité selon la directive des engins 2006/42/EG)
Attention :
Le réglage du contrôle de la position est défini et scellé en usine. Le remplacement et la réparation ne peuvent être effectués que par Parker.
