| Référence | Poignée | Matériau du manchon | D.E. tube raccordement 2 (mm) | Forme | Type de produit | Style de filetage raccordement 1 | Matériau de l'écrou | Diamètre nominal (DN) | Dimension filetage raccordement 1 (métrique) | Matériau de la bille |
|---|---|---|---|---|---|---|---|---|---|---|
0402 07 13 | ZAMAK | na | na | Robinet droit 2/2 femelle | Séries universelle et universelle sur mesure | BSPP | na | 7 | G1/4 | na |
0402 10 17 | ZAMAK | na | na | Robinet droit 2/2 femelle | Séries universelle et universelle sur mesure | BSPP | na | 10 | G3/8 | na |
0402 13 21 | ZAMAK | na | na | Robinet droit 2/2 femelle | Séries universelle et universelle sur mesure | BSPP | na | 13 | G1/2 | na |
0402 20 27 | ZAMAK | na | na | Robinet droit 2/2 femelle | Séries universelle et universelle sur mesure | BSPP | na | 20 | G3/4 | na |
0402 23 34 | ZAMAK | na | na | Robinet droit 2/2 femelle | Séries universelle et universelle sur mesure | BSPP | na | 23 | G1 | na |
0432 07 13 | ZAMAK | na | na | Robinet droit 2/2 cadenassable femelle | Série universelle cadenassable | BSPP | na | 7 | G1/4 | na |
0432 10 17 | ZAMAK | na | na | Robinet droit 2/2 cadenassable femelle | Série universelle cadenassable | BSPP | na | 10 | G3/8 | na |
0432 13 21 | ZAMAK | na | na | Robinet droit 2/2 cadenassable femelle | Série universelle cadenassable | BSPP | na | 13 | G1/2 | na |
0432 20 27 | ZAMAK | na | na | Robinet droit 2/2 cadenassable femelle | Série universelle cadenassable | BSPP | na | 20 | G3/4 | na |
0432 23 34 | ZAMAK | na | na | Robinet droit 2/2 cadenassable femelle | Série universelle cadenassable | BSPP | na | 23 | G1 | na |
0436 10 17 | na | na | na | Robinet droit 3/2 cadenassable en 3 points à purge femelle | Série universelle cadenassable | BSPP | na | 10 | G3/8 | na |
0436 13 21 | na | na | na | Robinet droit 3/2 cadenassable en 3 points à purge femelle | Série universelle cadenassable | BSPP | na | 13 | G1/2 | na |
0436 18 27 | na | na | na | Robinet droit 3/2 cadenassable en 3 points à purge femelle | Série universelle cadenassable | BSPP | na | 18 | G3/4 | na |
0436 23 34 | na | na | na | Robinet droit 3/2 cadenassable en 3 points à purge femelle | Série universelle cadenassable | BSPP | na | 23 | G1 | na |

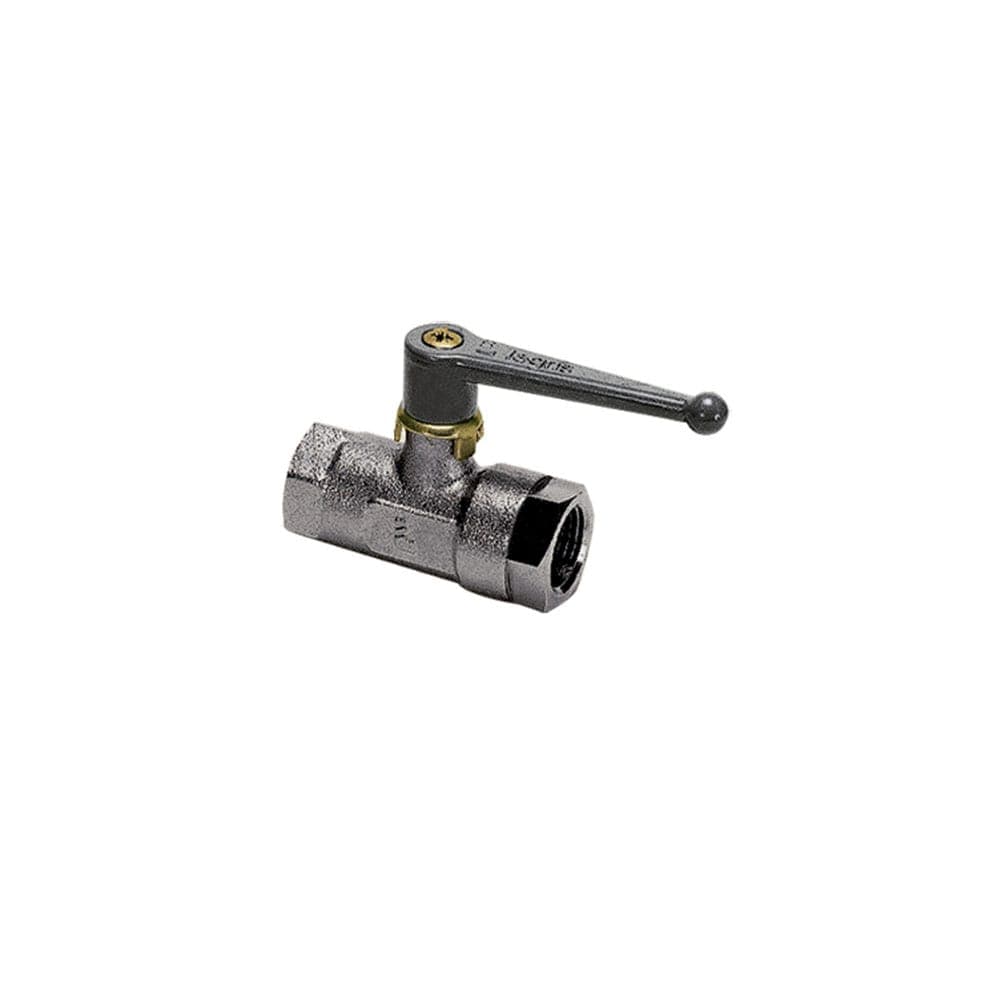

Description
Cette gamme de robinets à technologie brevetée de compensation d'usure des joints assure, de manière fiable et durable, l'étanchéité et la sécurité pour toutes les utilisations, que ce soit au vide ou en basse pression.
Caractéristiques/Avantages :
- Longévité & fiabilité
• Compensation automatique de l'usure des joints permettant de nombreuses manoeuvres
• Matériaux robustes résistant à la corrosion
• Contrôle de l'étanchéité à 100 %
• Datage unitaire pour garantir la qualité et la traçabilité
- Polyvalence & performance
• Idéal pour garantir la performance des circuits pneumatiques
• Robinets semi-spéciaux pour toutes les applications particulières
• Résistance au vide inégalée
• Douceur de manoeuvre grâce aux joints auto-lubrifiés
• Large plage de pressions et températures d'utilisation
• Manette repositionnable et échangeable
• Nombreuses configurations pour une bonne adaptation aux équipements
Marchés :
• Air comprimé
• Vide
• Transport
• Conditionnement
• Textile
• Scierie
• Plasturgie & caoutchouc
Applications:
• Autorise/Stoppe la circulation des fluides dans les circuits industriels
• Adapté aux fluides industriels légèrement corrosifs
• Adapté aux applications au vide
Technologies:
• Robinets industriels
• Résistant à la corrosion
• Circuits pneumatiques
• Systèmes pneumatiques
Charactéristiques techniques :
• Fluides : Fluides industriels
• Materiaux : laiton, acier zingué, zamak traité, NBR, laiton nickelé, laiton nickelé grenaillé, laiton poli nickelé, polyamide graphité
• Pression : Vide à 40 bar
• Température d'utilisation : -40°C (jusqu’à -40°C sans manœuvrer la manette) à + 80°C
Règlementations :
• DI : 97/23/CE (module PED A - diamètres supérieurs à 25 mm)
• DI : 2006/42/CE (Directive machine)
• DI : 2002/95/CE (RoHS)
• RG : 1907/2006 (REACH)
Types produit :
• Robinet droit 2/2, femelle BSPP
• Robinet droit 2/2, mâle BSPP et femelle BSPP
• Robinet droit 2/2, mâle BSPP
• Robinet droit 2/2 avec bague acier de sertissage
• Robinet droit 2/2 avec bague laiton de sertissage
• Robinet droit 2/2 traversée de cloison, femelle BSPP
• Robinet droit 2/2 à fixation, femelle BSPP
• Robinet droit 2/2 à fixation, mâle BSPP et femelle BSPP
• Robinet équerre 2/2, femelle BSPP
• Robinet équerre 2/2, mâle BSPP et femelle BSPP
• Robinet équerre 3/3, femelle BSPP
• Robinet en té 3/3, femelle BSPP
• Robinet équerre 3/3 traversée de cloison, femelle BSPP
• Robinet équerre 3/2 à plat traversée de cloison, femelle BSPP
• Robinet droit 3/2 à purge, femelle BSPP et métrique
• Robinet droit 3/2 traversée de cloison à purge, femelle BSPP et métrique
• Robinet droit 3/2 à purge, femelle BSPP
• Robinet équerre 3/2 à purge, femelle BSPP
• Robinet équerre 3/2 à purge, mâle BSPP et femelle BSPP
• Robinet droit 2/2 cadenassable, femelle BSPP
• Robinet droit 3/2 cadenassable à purge, femelle BSPP
• Robinet droit 3/2 cadenassable en 3 points à purge, femelle BSPP et métrique
• Robinet droit 3/2 cadenassable en 3 points à purge, femelle BSPP
• Robinet équerre 3/2 cadenassable en 3 points, femelle BSPP
