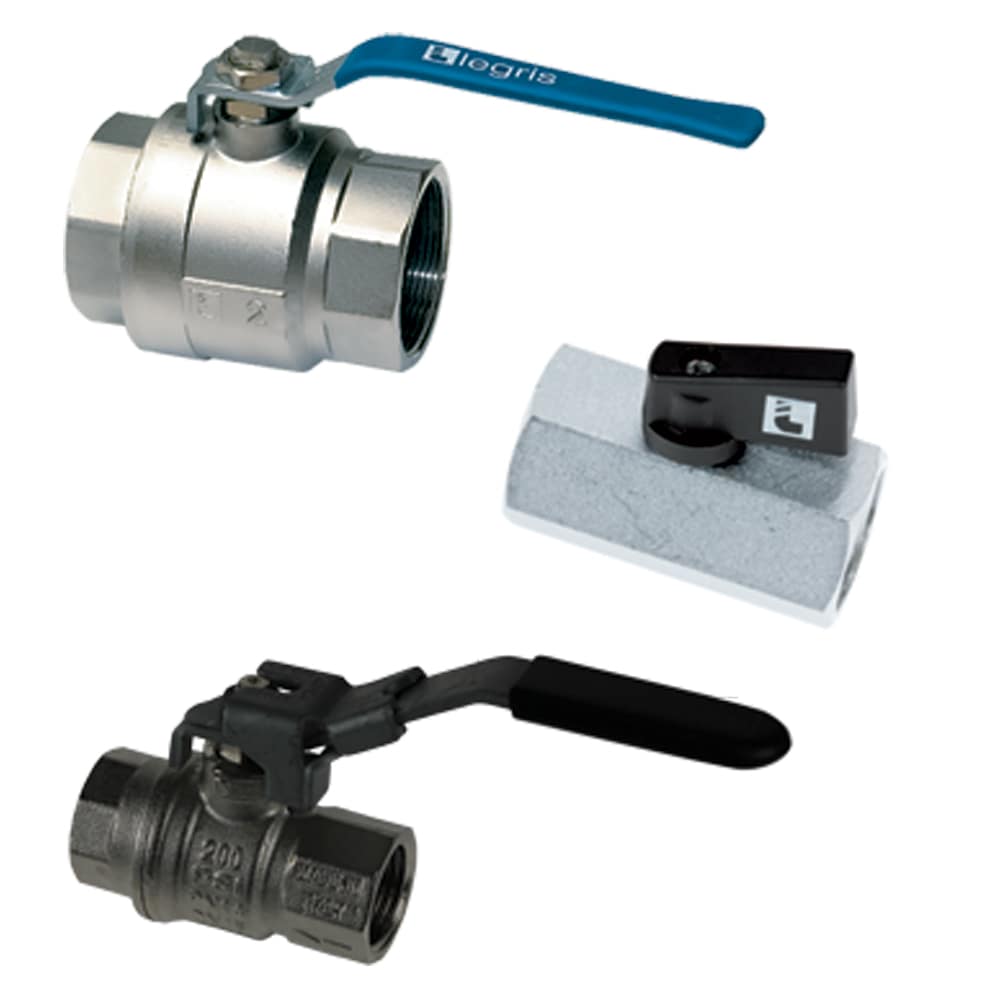

Robinets à boisseau sphérique, série standard
Les robinets avec joints fluoropolymères (séries compacte, standard et cadenassable) permettent de couvrir les applications industrielles usuelles pour lesquelles les fluides véhiculés et températures d'utilisation nécessitent ce type de joint.
13 références disponibles
| Référence | Poignée | Matériau d'étanchéité de la bille | Forme | Diamètre nominal (DN) | Matériau d'étanchéité de la tige | Matériau de la tige | Matériau du joint torique | Dimension filetage raccordement 1 (métrique) | Matériau du corps |
|---|---|---|---|---|---|---|---|---|---|
4902 10 13 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 10 | FPM | LAITON NICKELE | PTFE | G1/4 | LAITON NICKELE |
4902 10 17 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 10 | FPM | LAITON NICKELE | PTFE | G3/8 | LAITON NICKELE |
4902 15 21 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 15 | FPM | LAITON NICKELE | PTFE | G1/2 | LAITON NICKELE |
4902 20 27 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 20 | FPM | LAITON NICKELE | PTFE | G3/4 | LAITON NICKELE |
4902 25 34 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 2,5 | FPM | LAITON NICKELE | PTFE | G1 | LAITON NICKELE |
4902 32 42 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 32 | FPM | LAITON NICKELE | PTFE | G1 1/4 | LAITON NICKELE |
4902 40 49 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 40 | FPM | LAITON NICKELE | PTFE | G1 1/2 | LAITON NICKELE |
4902 50 48 | Lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 50 | FPM, double O'ring | LAITON NICKELE | PTFE | G2 | LAITON NICKELE |
4992 00 10 | Compact Lever, plastic | PTFE | Robinet droit 2/2 série compacte standard femelle | 6 | na | na | na | G1/8 | Chromium plated brass |
4992 00 13 | Compact Lever, plastic | PTFE | Robinet droit 2/2 série compacte standard femelle | 8 | na | na | na | G1/4 | Chromium plated brass |
4992 00 17 | Compact Lever, plastic | PTFE | Robinet droit 2/2 série compacte standard femelle | 8 | na | na | na | G3/8 | Chromium plated brass |
BVG4-1LOCK | Lockable lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 2,5 | FPM | Nickel-plated Brass | FPM | G1 | Nickel-Plated Brass |
BVG4P-1LOCK | Lockable lever, treated steel | PTFE | Robinet droit 2/2 standard femelle | 2,5 | FPM, double O'ring | LAITON NICKELE | FPM | G1 | LAITON NICKELE |
Description
La gamme de robinets avec joints fluoropolymères (séries compacte, standard et cadenassable) permet de couvrir les applications industrielles usuelles pour lesquelles les fluides véhiculés et les températures d'utilisation nécessitent ce type de joint.
Caractéristiques/Avantages :
- Installation optimisée
• Plein passage du fluide
• Manette longue ou papillon
• Résistance à la corrosion
• Une version cadenassable pour la sécurité d'utilisation
• Bon rapport prix/performances
- Efficacité maximum
• Excellente résistance au vide
• Plein passage
• Laiton nickelé chimique haut phosphore pour haute résistance à la corrosion
• Système automatique de compensation des micro-usures des joints
- Large compatibilité
• Nombreux fluides compatibles
• Utilisation basse et moyenne pression
• Protection de la corrosion grâce au traitement de surface
Marchés :
• Machine-outils
• Machines agricoles
• Industrie textile
• Air comprimé
• Plomberie
• Climatisation
• Chauffage
Applications:
• Autorise/Stoppe la circulation des fluides dans les circuits industriels
• Adapté aux basses et hautes températures
Technologies:
• Robinets industriels
• Robinet cadenassable
• Robinet standard
• Robinet compact
• Résistant à la corrosion
• Circuits pneumatiques
• Fabricant de robinets
Charactéristiques techniques :
• Fluides : Séries standard et cadenassable & Série compacte : Air comprimé, gaz, eau, vapeur d'eau, huile et tous fluides compatibles avec les matériaux constituants
• Materiaux : Acier traité, acier gainé plastique, polymère technique, zamak traité, acier zingué, laiton nickelé, laiton grenaillé nickelé, laiton chromé, chrome dur, FPM, PTFE
• Pression :
Séries standard et cadenassable : 0 à 30 bar
Série compacte : 0 à 35 bar
• Température d'utilisation :
Séries standard et cadenassable : -20°C à +130°C
Série compacte : -10°C à +90°C
Règlementations :
Industrielles
• DI : 97/23/CE (module PED A – CE diamètres supérieurs à 25 mm)
• DI : Directive machines 2006/42/EC
• DI : 2002/95/CE (RoHS)
• RG : 1907/2006 (REACH)
• DI : 89/392/CE
Types produit :
• Robinet droit 2/2 standard, femelle BSPP
• Robinet droit 2/2 série compacte standard, mâle BSPP et femelle BSPP
• Robinet droit 2/2 série compacte standard, femelle BSPP
• Robinet droit 2/2 standard, femelle BSPP
• Robinet droit 2/2 cadenassable, femelle BSPP
• Robinet droit 3/2 cadenassable à purge, femelle BSPP
