| Référence | Température de service minimale | Couleur | Température de service maximale | Longueur (m) | FluideMédia | Nombre de tubes | D.E. tube (mm) | Matériau des tubes | Pression nominale sous vide | Spécifications respectées | Pression de service maximale | D.I. tube (mm) | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1025U04K04 | N/A | Bleu | N/A | 25.0 | N/A | N/A | 25 | PUER - UL94 | N/A | N/A | N/A | 4.0 | N/A |
1025U06K01 | -20 °C | NOIR | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 0,579 kg/package |
1025U06K02 | -20 °C | VERT | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 0,580 kg/package |
1025U06K03 | -20 °C | rouge | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 0,580 kg/package |
1025U06K04 | -20 °C | Bleu | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 0,574 kg/package |
1025U06V01 | -20 °C | NOIR | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 1,46 kg/package |
1025U06V02Obsolète | -20 °C | VERT | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 1,2 kg/package |
1025U06V03 | -20 °C | rouge | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 1,2 kg/package |
1025U06V04 | -20 °C | Bleu | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 6 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 4 | 1,2 kg/package |
1025U08K01 | -20 °C | NOIR | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 1,085 kg/package |
1025U08K02 | -20 °C | VERT | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 0,860 kg/package |
1025U08K03 | -20 °C | rouge | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 0,860 kg/package |
1025U08K04 | -20 °C | Bleu | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 1 kg/package |
1025U08V01 | -20 °C | NOIR | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 2,17 kg/package |
1025U08V02Obsolète | -20 °C | VERT | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 1,620 kg/package |
1025U08V03 | -20 °C | rouge | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 1,620 kg/package |
1025U08V04 | -20 °C | Bleu | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 8 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 5,5 | 1,620 kg/package |
1025U10K01 | -20 °C | NOIR | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 1,54 kg/package |
1025U10K02 | -20 °C | VERT | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 1,230 kg/package |
1025U10K03 | -20 °C | rouge | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 1,230 kg/package |
1025U10K04 | -20 °C | Bleu | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 1,6 kg/package |
1025U10V01 | -20 °C | NOIR | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 2,9 kg/package |
1025U10V03 | -20 °C | rouge | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 2,9 kg/package |
1025U10V04 | -20 °C | Bleu | 70 °C | 25 | Fluides industriels, air comprimé, liquides de refroidissement | 1 | 10 | PUER/PVC - UL94 | 755 mm-Hg | UL94 V2 à V0 (Résistance au feu, selon le type de tube), UL 94 V2 : pour le PU monocouche, DI : 2002/95/CE (RoHS), 2011/65/CE, RG : 1907/2006 (REACH) | 14 barg | 7 | 2,9 kg/package |
1025U12K01 | N/A | NOIR | N/A | 25.0 | N/A | N/A | 8.0 | PUER - UL94 | N/A | N/A | N/A | 12.0 | N/A |
Description

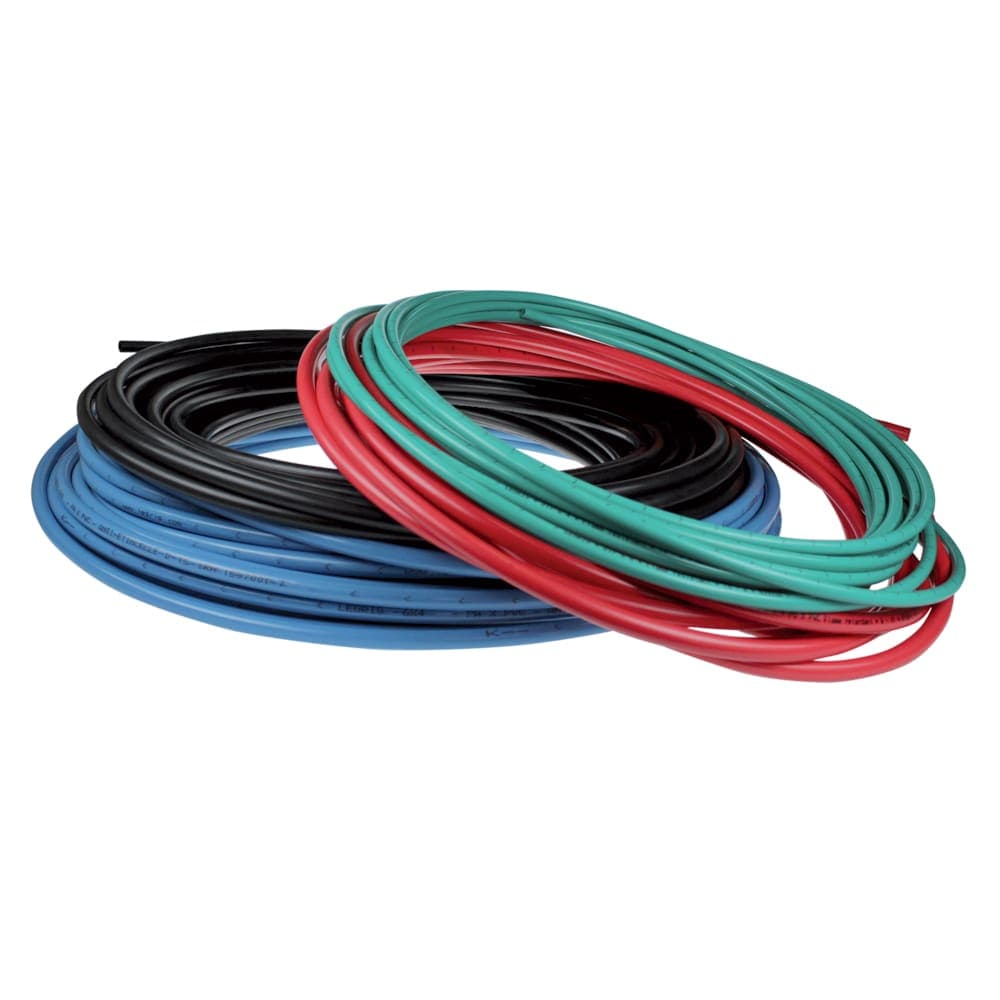

Combinant la résistance aux étincelles et une excellente flexibilité, cette gamme est parfaitement adaptée aux applications de soudure.
Deux types de PU, éther avec gaine PVC ou monocouche, sont disponibles et permettent une parfaite adéquation avec les raccords instantanés Parker Legris.
Caractéristiques/Avantages :
- PU avec gaine PVC
• Haute résistance à la torsion et à l’abrasion
• Enveloppe non adhésive facilitant le dégainage
• Marquage de la direction du fluide
• Gaine auto-extinguible protégeant le tube intérieur
• Sans silicone
- PU monocouche
• Rayon de courbure minimum : gain de place maximal
• Flexibilité pour une longue durée de vie en cadences élevées
• Bonne résistance chimique
• Marquage de la direction du fluide
• Matière ignifugée
• Sans silicone
Marchés :
• Machines industrielles
• Air comprimé
• Robotique
• Zones à contraintes mécaniques
• Refroidissement
• Soudure
• Câblage
Applications:
• Activités diverses de fabrication
• Automatisation industrielle
• Machines-outils
• Raffinage et traitement du métal primaire
Technologies:
• Tube PU
• Tube polyuréthane
• Tube anti-étincelles
• Gaine PVC
• Tube industriel
Charactéristiques techniques :
• Fluides : Fluides industriels, air comprimé, liquides de refroidissement
• Materiaux : PU éther avec gaine PVC, PU éther monocouche
• Pression : Vide à 14 bar
• Température d'utilisation : -50°C à +70°C
Règlementations :
• UL94 V2 à V0 (Résistance au feu, selon le type de tube)
• UL 94 V2 : pour le PU monocouche
• DI : 2002/95/CE (RoHS), 2011/65/CE
• RG : 1907/2006 (REACH)
Types produit :
• Tube polyuréthane (PU) éther avec gaine anti-étincelles
• Tube polyuréthane (PU) éther monocouche anti-étincelles
• Outil de dégainage
