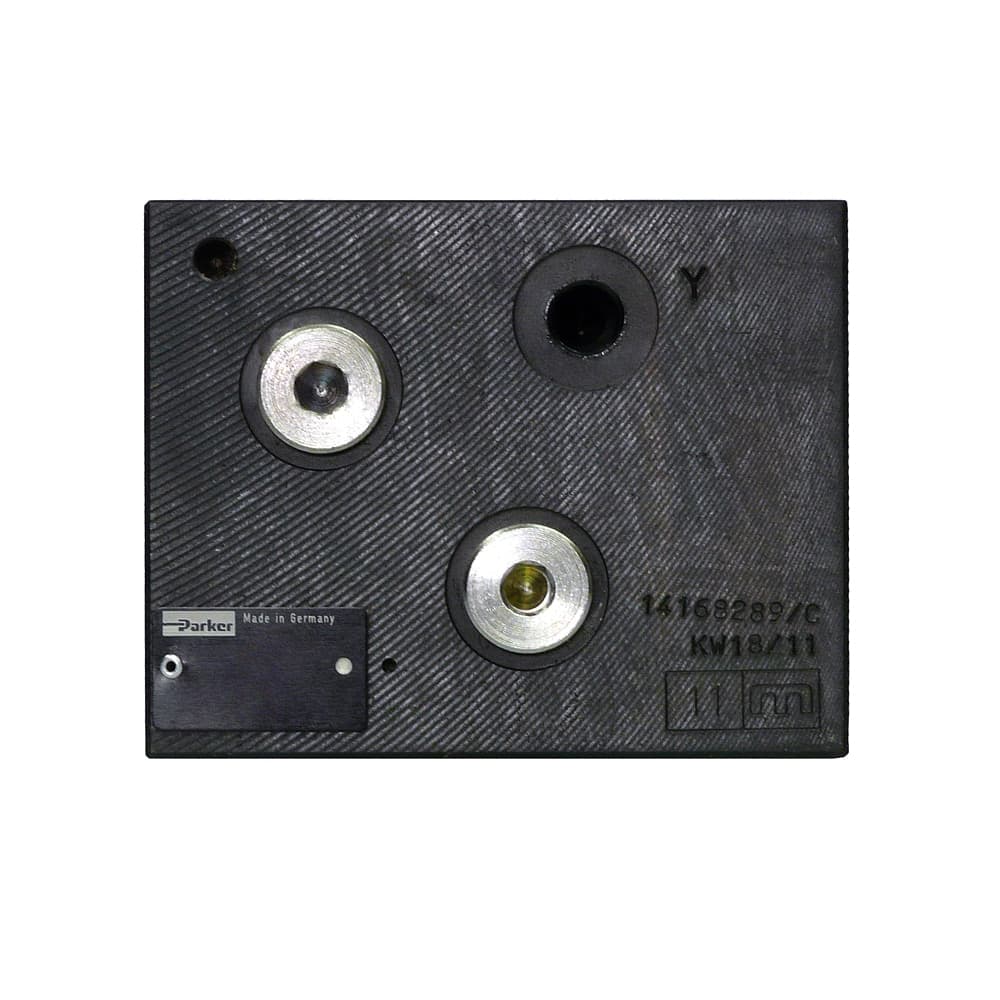

Plaques d'adaptateur pour circuits régénératifs et hybrides - Série A10
Combinées à des distributeurs et à des distributeurs proportionnels de taille NG10/CETOP 05, les plaques adaptateur de la série A10 de Parker permettent de créer des circuits avec faible consommation d'énergie pour vérins différentiels.
2 références disponibles
| Référence | Raccordement électrique | Actionnement | Type de montage | Pression de service maximale | Poids | Série de produits |
|---|---|---|---|---|---|---|
A10-1664Obsolète | n/a | N/A | Plaque d'adaptation | 350 bar | 11.9 kg | Plaque |
A10-1665LObsolète | 24 V | Solenoid | Plaque d'adaptation | 350 bar | 1.44 kg | Plaque |
Description
Les plaques d'adaptateur A10 robustes ont été spécialement conçues pour la mise en œuvre des circuits hybrides à faible consommation d'énergie qui sont régénératifs ou commutables dans les vérins différentiels en vue de réaliser d'importantes économies d'énergie et donc de réduire le coût d'exploitation. Elles sont adaptées aux distributeurs et aux distributeurs proportionnels Parker de la taille NG10/CETOP 05 suivants :
• D3DWR*
• D31NWR*
• D3FBR*
• D31FBR*
• D31FCR*
• D3FPR*
• D31FPR*
La série A10 est disponible en deux versions : code A10-1664 pour la régénération A, code A10-1665L pour la fonction hybride.
Marchés :
• Industrie
Caractéristiques/Avantages :
• Format compact et conception éprouvée pour une fiabilité accrue, illustrant notre longue expérience dans le domaine des équipements hydrauliques
• Fixations conformes aux normes DIN ISO, CETOP et NFPA de l’industrie - pour une intégration rapide et facile
• Mise en œuvre de circuits à faible consommation d'énergie, ce qui permet de réduire le coût d'exploitation
• Délais de livraison courts pour toutes les versions, pas d'entreposage nécessaire
• Utilisation en combinaison avec les valves mentionnées ci-dessus. Voir également les séries D31NWR, D3FB, D3FP, D31FB, D31FC et D31FP
Applications :
• Adapté pour les applications hydrauliques générales.
Fonction :
• L'orifice T1 est utilisé en tant qu'orifice de retour au réservoir. L'orifice T2 est séparé de l'orifice T1 par l'élimination du pont de réservoir et est utilisé pour la régénération dans l'orifice A
• La conception du circuit peut également être intégrée au bloc foré
