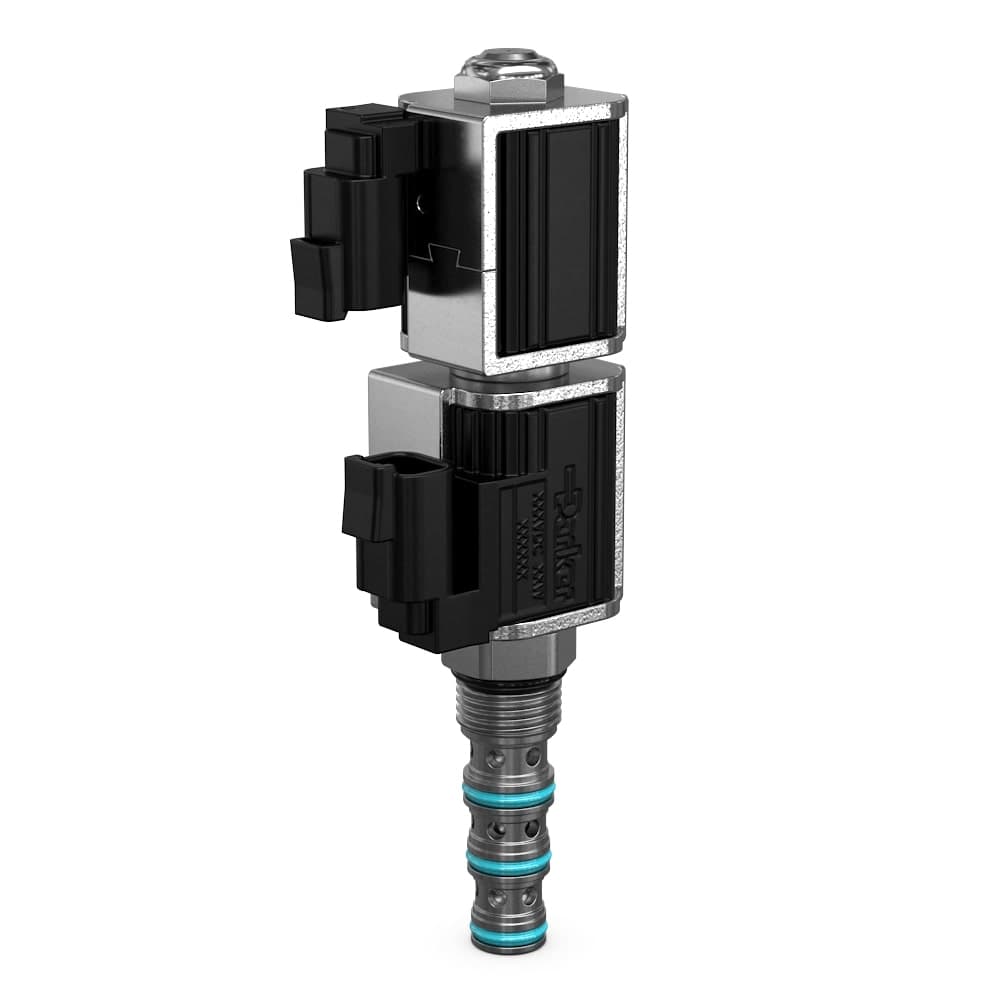

Électrovanne à tiroir 3 positions et 4 voies
Parker propose une large gamme d’électrovannes à tiroir conçues pour supporter des débits atteignant 57 l/m et pressions de l’ordre de 350 bar et sont disponibles dans les configurations ouverte, fermée, position flottante et centre tandem.
78 références disponibles
| Référence | Configuration | Type de commande | Pression nominale d'admission maximale | Débit | Type de joint |
|---|---|---|---|---|---|
DSL105C1 | Closed Center | Electrical | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | D-Ring (Standard) |
DSL105C1M | Closed Center | Electrical, Manual | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | D-Ring (Standard) |
DSL105C1MN | Closed Center | Electrical, Manual | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Nitrile |
DSL105C1MV | Closed Center | Electrical, Manual | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Fluorocarbon |
DSL105C1N | Closed Center | Electrical | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Nitrile |
DSL105C1V | Closed Center | Electrical | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Fluorocarbon |
DSL105C2 | Open Center | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | D-Ring (Standard) |
DSL105C2M | Open Center | Electrical, Manual | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | D-Ring (Standard) |
DSL105C2MN | Open Center | Electrical, Manual | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Nitrile |
DSL105C2MV | Open Center | Electrical, Manual | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Fluorocarbon |
DSL105C2N | Open Center | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Nitrile |
DSL105C2V | Open Center | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Fluorocarbon |
DSL105C4 | Floating Center | Electrical | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | D-Ring (Standard) |
DSL105C4M | Floating Center | Electrical, Manual | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | D-Ring (Standard) |
DSL105C4MN | Floating Center | Electrical, Manual | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Nitrile |
DSL105C4MV | Floating Center | Electrical, Manual | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Fluorocarbon |
DSL105C4N | Floating Center | Electrical | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Nitrile |
DSL105C4V | Floating Center | Electrical | 3600 PSI, 250 BAR | 7 GAL/MIN, 26 L/MIN | Fluorocarbon |
DSL105C7 | Pump Unload, Port 2 blocked | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | D-Ring (Standard) |
DSL105C7M | Pump Unload, Port 2 blocked | Electrical, Manual | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | D-Ring (Standard) |
DSL105C7MN | Pump Unload, Port 2 blocked | Electrical, Manual | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Nitrile |
DSL105C7MV | Pump Unload, Port 2 blocked | Electrical, Manual | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Fluorocarbon |
DSL105C7N | Pump Unload, Port 2 blocked | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Nitrile |
DSL105C7V | Pump Unload, Port 2 blocked | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | Fluorocarbon |
DSL105C9 | Tandem Center | Electrical | 3600 PSI, 250 BAR | 5 GAL/MIN, 19 L/MIN | D-Ring (Standard) |
Description
Les électrovannes à tiroir 4 voies et 3 positions à commande directe de Parker présentent une conception robuste qui assure des performances à la fois fiables et constantes avec une faible perte de charge. Ces vannes peuvent fonctionner avec des débits des systèmes hydrauliques de l’ordre de 57 l/m (15 g/m) et avec des pressions atteignant 350 bar (5 000 psi), dans les configurations fermée, ouverte, à position flottante et centre tandem. Les électrovannes à tiroir 4 voies et 3 positions de Parker possèdent également des options de commande manuelle et sont spécialement conçues pour les vérins à double effet, les moteurs bidirectionnels et les circuits de pilotages tout en utilisant des modules empillable à double solénoïde facile à configurer et à utiliser. Ces vannes peuvent être utilisées sur un large éventail de machines des secteurs de l’équipement mobile, de l’industrie et de la fabrication.
Marchés :
• Aérien
• Agriculture
• Construction
• Manutention des matières
• Divers industrie
• Diverses fabrications
• Divers mobile
Caractéristiques/Avantages :
• Bobines monoblocs remplaçables à faible ampérage
• Débit élevé
• Résistance à une haute pression
• Options de commande manuelle
• Hystérésis faible
• Parties externes galvanisées
Applications :
• Débit inversé
• Applications d'actionnement
• Moteurs bidirectionnels
• Circuits pilotes
Informations techniques supplémentaires :
Les distributeurs à tiroir à commande directe réagissent rapidement à la tension de la bobine et peuvent rediriger rapidement ou bloquer le débit vers les orifices de l’actionneur. Un faible niveau de fuite dû au jeu des tiroirs est constaté.
