| Référence | Configuration | Type de commande | Écran en maillage inclus | Pression nominale d'admission maximale | Débit | Matériau du joint | |
|---|---|---|---|---|---|---|---|
DS162C | Normally Closed | Electrical, Manual | No | 3000 PSI, 210 BAR | 20 GAL/MIN, 75 L/MIN | Nitrile | |
DS162CV | Normally Closed | Electrical, Manual | No | 3000 PSI, 210 BAR | 20 GAL/MIN, 75 L/MIN | Fluorocarbon | |
DS162N | Normally Open | Electrical, Manual | No | 3000 PSI, 210 BAR | 20 GAL/MIN, 75 L/MIN | Nitrile | |
DS162NV | Normally Open | Electrical, Manual | No | 3000 PSI, 210 BAR | 20 GAL/MIN, 75 L/MIN | Fluorocarbon | |
DSH082C | Normally Closed | Electrical | No | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | D-Ring | |
DSH082CN | Normally Closed | Electrical | No | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | Nitrile | |
DSH082CS | Normally Closed | Electrical | Yes | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | D-Ring | |
DSH082CT | Normally Closed | Electrical, Manual | No | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | D-Ring | |
DSH082CTN | Normally Closed | Electrical, Manual | No | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | Nitrile | |
DSH082CTS | Normally Closed | Electrical, Manual | Yes | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | D-Ring | |
DSH082CTV | Normally Closed | Electrical, Manual | No | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | Fluorocarbon | |
DSH082CV | Normally Closed | Electrical | No | 5000 PSI, 350 BAR | 4 GAL/MIN, 15 L/MIN | Fluorocarbon | |
DSH082N | Normally Open | Electrical | No | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | D-Ring | |
DSH082NN | Normally Open | Electrical | No | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | Nitrile | |
DSH082NS | Normally Open | Electrical | Yes | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | D-Ring | |
DSH082NT | Normally Open | Electrical, Manual | No | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | D-Ring | |
DSH082NTN | Normally Open | Electrical, Manual | No | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | Nitrile | |
DSH082NTS | Normally Open | Electrical, Manual | Yes | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | D-Ring | |
DSH082NTV | Normally Open | Electrical, Manual | No | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | Fluorocarbon | |
DSH082NV | Normally Open | Electrical | No | 5000 PSI, 350 BAR | 2.8 GAL/MIN, 8.4 L/MIN | Fluorocarbon | |
DSH102C | Normally Closed | Electrical | No | 5000 PSI, 350 BAR | 8 GAL/MIN, 30 L/MIN | D-Ring | |
DSH102CN | Normally Closed | Electrical | No | 5000 PSI, 350 BAR | 8 GAL/MIN, 30 L/MIN | Nitrile | |
DSH102CT | Normally Closed | Electrical, Manual | No | 5000 PSI, 350 BAR | 8 GAL/MIN, 30 L/MIN | D-Ring | |
DSH102CTN | Normally Closed | Electrical, Manual | No | 5000 PSI, 350 BAR | 8 GAL/MIN, 30 L/MIN | Nitrile | |
DSH102CTV | Normally Closed | Electrical, Manual | No | 5000 PSI, 350 BAR | 8 GAL/MIN, 30 L/MIN | Fluorocarbon |
Description

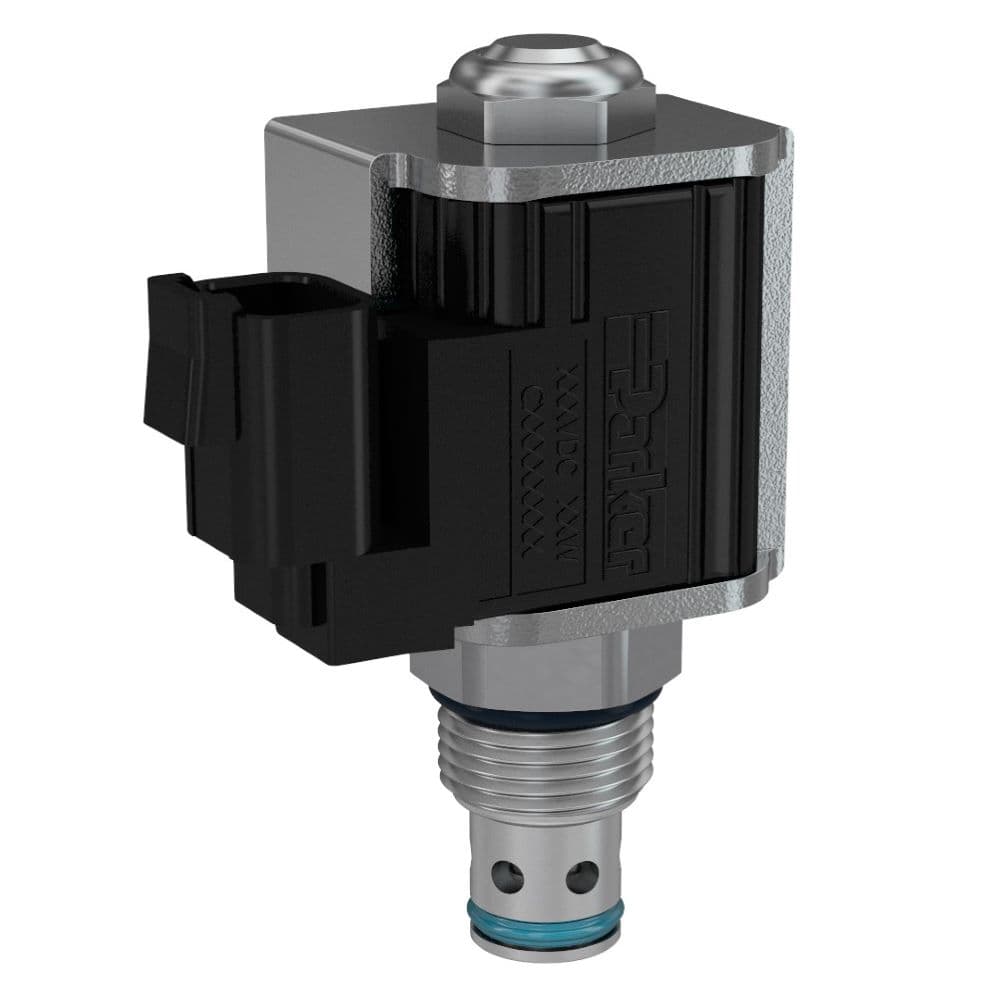

Les électrovannes à clapet 2 voies et 2 positions à commande directe de Parker présentent une conception éprouvée qui assure des performances à la fois fiables et prévisibles avec une faible perte de charge et une faible hystérésis. Ces électrovannes peuvent fonctionner avec des débits des systèmes hydrauliques de l'ordre de 75 l/m (20 g/m) et avec des pressions atteignant 350 bar (5 000 psi), dans les configurations normalement ouverte et normalement fermée. Les électrovannes à clapet 2 voies et 2 positions de Parker sont conçues pour les applications de marche/arrêt qui n'exigent pas nécessairement une faible fuite de type clapet, mais seulement des commandes directionnelles simples pilotées par des solénoïdes. Ces vannes peuvent être utilisées sur un large éventail de machines des secteurs de l'équipement mobile, de l'industrie et de la fabrication
Marchés :
• Aérien
• Agriculture
• Construction
• Manutention de matières
• Divers industrie
• Divers fabrication
• Divers mobile
Caractéristiques/avantages :
• Bobines monobloc remplaçables à faible ampérage
• Débit élevé
• Options de commande manuelle
• Corps et cavité standard
• Pas de joints dynamiques
• Faible hystérésis
• Toutes les parties externes zinguées
Applications :
• Applications de mouvement
• Applications de déchargement
Informations techniques supplémentaires :
Les distributeurs à tiroir à commande directe réagissent rapidement à la tension de la bobine et bloquent l'écoulement dans les deux directions.Des fuites se produisent en raison des jeux des tiroirs. Pensez donc à utiliser les distributeurs à clapet 2 voies de Parker si les fuites doivent être inférieures à 5 gouttes par minute.Même si l'écoulement est bidirectionnel, le circuit d'écoulement préféré (compte tenu des effets d'écoulement) s'effectue depuis la cartouche (orifice 2) vers le nez (orifice 1).
