| Référence | Taille de l'orifice | Taille du raccordement | Série | Type de raccordement | Matériau du corps |
|---|---|---|---|---|---|
KH06LCFX | DN 4 | #6 | Légère | EO 24° cone end | Steel |
KH08LCFX | DN 6 | #8 | Légère | EO 24° cone end | Steel |
KH08SCFX | DN 4 | #8 | Lourde | EO 24° cone end | Steel |
KH10LCFX | DN 8 | #10 | Légère | EO 24° cone end | Steel |
KH10SCFX | DN 6 | #10 | Lourde | EO 24° cone end | Steel |
KH12LCFX | DN 10 | 12 | Légère | EO 24° cone end | Steel |
KH12SCFX | DN 8 | 12 | Lourde | EO 24° cone end | Steel |
KH14SCFX | DN 10 | 1/4" | Lourde | EO 24° cone end | Steel |
KH15LCFX | DN 12 | 15 | Légère | EO 24° cone end | Steel |
KH16SCFX | DN 12 | #16 | Lourde | EO 24° cone end | Steel |
KH18LCFX | DN 16 | 1/8" | Légère | EO 24° cone end | Steel |
KH1CFX | DN 25 | G 1 | na | Female BSPP thread (ISO 1179-1) | Steel |
KH1NPTCFX | DN 25 | 1-11.5 NPT | na | Female NPT thread (SAE 476) | Steel |
KH20SCFX | DN 16 | #20 | Lourde | EO 24° cone end | Steel |
KH22LCFX | DN 20 | 22 | Légère | EO 24° cone end | Steel |
KH25SCFX | DN 20 | 25 | Lourde | EO 24° cone end | Steel |
KH28LCFX | DN 25 | 28 | Légère | EO 24° cone end | Steel |
KH2CFX | DN 50 | G 2 | na | Female BSPP thread (ISO 1179-1) | Steel |
KH30SCFX | DN 25 | 30 | Lourde | EO 24° cone end | Steel |
KH35LCFX | DN 32 | 35 | Légère | EO 24° cone end | Steel |
KH35LDN25CFX | DN 25 | 35 | Légère | EO 24° cone end | Steel |
KH38SCFX | DN 32 | 3/8" | Lourde | EO 24° cone end | Steel |
KH38SDN25CFX | DN 25 | 3/8" | Lourde | EO 24° cone end | Steel |
KH42LCFX | DN 40 | 42 | Légère | EO 24° cone end | Steel |
KH42LDN25CFX | DN 25 | 42 | Légère | EO 24° cone end | Steel |
Description

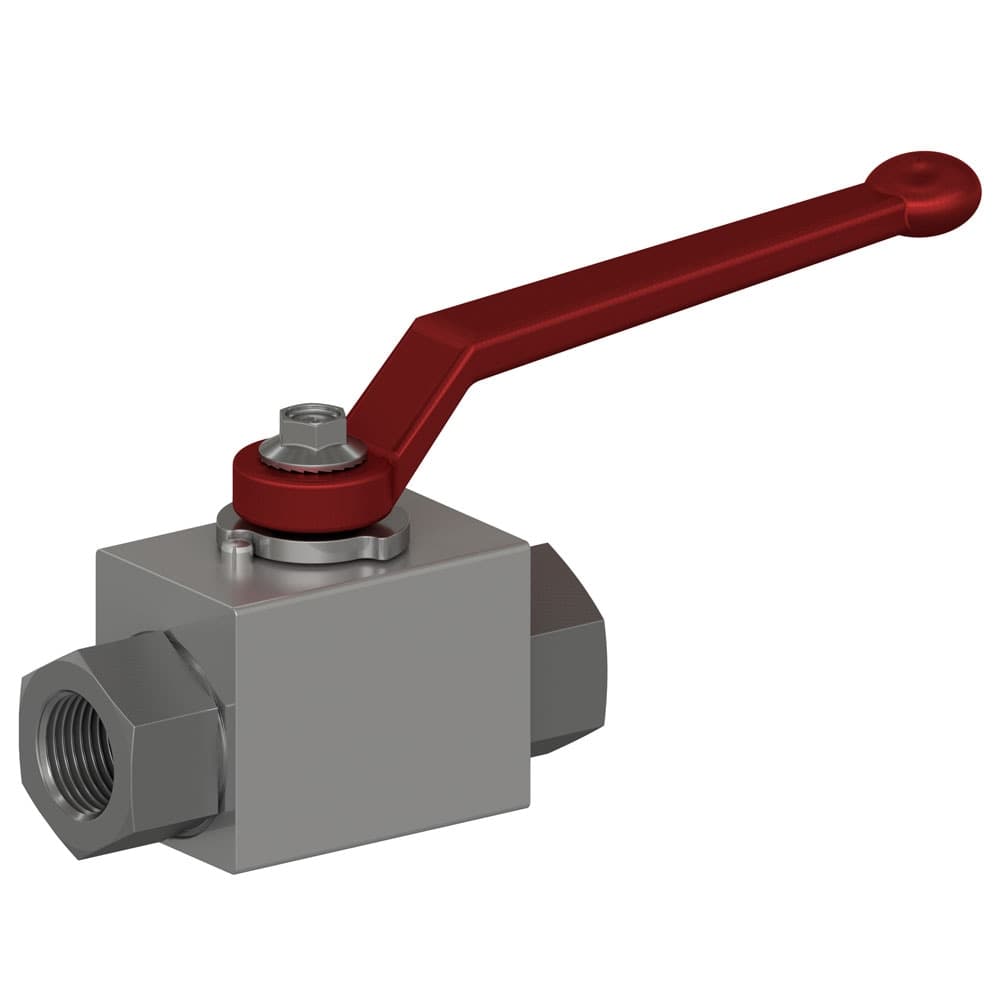

Les vannes à boisseau sphérique 2/2 voies interrompent ou facilitent le débit du fluide. Ces vannes, disponibles dans le monde entier, peuvent être équipées, en option, avec un dispositif de verrouillage pour éviter toute ouverture et fermeture non autorisées ; elles soutiennent la sécurité de l’intégralité du système. Les clapets à billes avec position de repos ou orifice de fixation font aussi partie du programme.
Marchés :
• Agriculture
• Systèmes hydrauliques mobiles
• compresseurs pneumatiques et à gaz
• utilisation en mer et construction navale
• Machines de construction
• Industrie ferroviaire
• Camions
• Gaz naturel
Applications :
• Adaptés pour les applications hydrauliques générales.
Caractéristiques/avantages :
• Son excellente étanchéité et sa facilité d’utilisation renforcent la sécurité de l’intégralité du système hydraulique, dont les vannes à boisseau sphérique 3/3 voies font partie.
• Les vannes à boisseau sphérique 2/2 voies garantissent la sécurité de l’intégralité de l’unité hydraulique grâce à leur qualité constante.
• Les vannes à boisseau sphérique 2/2 voies sont disponibles en acier et acier inoxydable ; il existe une large gamme de joints d'étanchéité, à savoir NBR et POM. Cette diversité de matériau permet de satisfaire parfaitement les exigences du client.
• Les vannes à boisseau sphérique 2/2 voies présentent des surfaces sans Cr(VI) et sont donc produites de manière écologique. Cette surface apporte également une protection élevée contre la protection, qui permet bien entendu d'allonger le cycle de vie du produit.
